本發明涉及一種洗瓶機技術領域，特別是涉及一種洗瓶機專用托瓶轉盤。

背景技術：

瓶裝商品是商品行業的重要組成部分，而瓶的清洗則是保證產品清潔的重要環節。洗瓶是瓶裝產品生產過程中的重要環節，現有技術中的洗瓶機的托瓶裝置多存在結構復雜、自動化程度低的問題。針對上述技術中所存在的問題，研究設計出一種洗瓶機專用托瓶轉盤，從而克服現有技術中所存在的問題。

技術實現要素：

為了解決目前存在的洗瓶機的托瓶裝置多存在結構復雜、自動化程度低的問題，本發明提供了一種洗瓶機專用托瓶轉盤。

本發明解決問題的技術方案是：

一種洗瓶機專用托瓶轉盤，其組成包括：電機，其特征是：所述電機通過螺釘和半圓鍵一與聯軸器連接，所述的聯軸器通過半圓鍵二與軸連接，所述的軸通過平鍵與轉盤連接,并通過螺母、墊圈和軸肩將所述的轉盤進行軸向定位，所述的轉盤設有凹溝式卡瓶槽，從而將瓶有效定位和傳送。

所述的一種洗瓶機專用托瓶轉盤，所述的電機與電機墊圈連接，所述的電機墊圈通過螺栓組與箱體連接，所述的箱體與支架連接，所述的支架與相配合的弧形板一和弧形板二連接，所述的弧形板一和弧形板二為上下結構，并與所述的轉盤對瓶進行夾持。

所述的一種洗瓶機專用托瓶轉盤，所述的軸下端通過推力軸承與固定架連接，所述的固定架鑲嵌于所述的箱體的內槽中。

附圖說明：

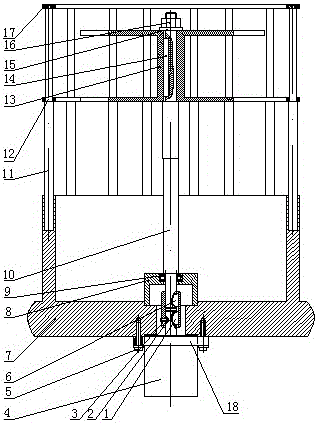

附圖1是本發明的結構示意圖主視圖。

附圖2是本發明的結構示意圖俯視圖。

附圖3是本發明的轉盤結構主視圖。

附圖4是本發明的轉盤結構俯視圖。

具體實施方式：

實施例1：

一種洗瓶機專用托瓶轉盤，其組成包括：電機4，其特征是：所述電機4通過螺釘3和半圓鍵一1與聯軸器2連接，所述的聯軸器2通過半圓鍵二6與軸10連接，所述的軸10通過平鍵14與轉盤13連接,并通過螺母16、墊圈15和軸肩將所述的轉盤13進行軸向定位，所述的轉盤13設有凹溝式卡瓶槽，從而將瓶有效定位和傳送。

實施例2：

根據實施例1所述的一種洗瓶機專用托瓶轉盤，所述的電機4與電機墊圈18連接，所述的電機墊圈18通過螺栓組5與箱體7連接，所述的箱體7與支架11連接，所述的支架11與相配合的弧形板一12和弧形板二17連接，所述的弧形板一12和弧形板二17為上下結構，并與所述的轉盤13對瓶進行夾持。

實施例3：

根據實施例1所述的一種洗瓶機專用托瓶轉盤，所述的軸10下端通過推力軸承9與固定架8連接，所述的固定架8鑲嵌于所述的箱體7的內槽中。
