本發明涉及水、廢水或污水的生物處理領域，尤其涉及以利用植物為特征的廢水處理領域。

背景技術：

隨著城市人口的逐漸增多，在促進社會經濟發展的同時，也給我們的生態環境帶來巨大的破壞，其中生活污水對生態的影響無處不在。生活污水主要是城市生活中使用的各種洗滌劑和污水、垃圾、糞便等，多為無毒的無機鹽類，生活污水 中含氮、磷、硫多，致病細菌多。目前針對污水的處理方式多是通過集中收集，統一處理的方式，污水處理的方式已實現工廠化、規模化。國內大中型城市污水處理廠經常采用的污水處理工藝有傳統活性污泥法、A2/O、SBR、氧化溝等，如果以這些技術建設小城鎮污水處理廠會造成由于居高不下的運行費用，無法正常運行。必須針對小城鎮的特點采用投資省，運行費用低，技術穩定可靠，操作與管理相對簡單的工藝。

現有針對生活污水處理比較常用的方式是生物處理方法，中國專利CN20256093U公開了一種高含鹽量工業廢水凈化處理系統，該凈化處理系統包括用于廢水與地表水混合稀釋的集水池和用于凈化處理的濕地系統，濕地系統通過進水管與集水池相連通，濕地系統包括土壤層、設于土壤層上的防滲膜、設于防滲膜上的濕地基質層和植于濕地基質層上的濕地植物帶，濕地系統還設有用于排放的出水管。該凈化處理系統是利用濕地植物的自身凈化功能，通過物理、化學和生物的協同作用而達到對污水的凈化效果，對污水中的無機鹽進行吸收消除。

但是，上述技術方案存在以下缺點：1.由于植物的生長速度有限，對污水中無機物的吸收速度慢，故而凈化速度慢；2.正因為凈化速度慢，導致大量的污水排入濕地系統內時，廢水會長期暴露在空氣中，容易散發惡臭，影響周圍環境；3.污水容易進一步滋生細菌和病蟲，對濕地系統本身造成影響，如令植被染病壞死、藻類生物泛濫導致水體缺氧等。

技術實現要素：

本發明的目的在于提供一種生態法污水治理系統，以解決現有技術中污水凈化慢、凈化系統周圍環境污染和濕地系統極易被破壞的問題。

為了達到上述目的，本發明的基礎方案提供一種生態法污水治理系統，包括植被池、進水管和出水槽，所述進水管和出水槽分別連接在植被池的相對兩側，所述植被池由下至上包括過濾層、凈化層以及種植在凈化層上的植被群；所述進水管出水端埋設在過濾層的底端，進水管的進水端伸出植被池的外部；所述出水槽設于植被池的上端邊沿處。

本基礎方案的原理在于：生活污水通過進水管進入，并排放在植被池的底部，即過濾層，過濾層先對污水進行粗過濾，將污水的較大的顆粒物和進行阻隔；植被池的中污水逐漸堆積上升，通過顆粒物處理的污水進入凈化層，凈化層植被群的根系有效吸收污水中的無機鹽物質；泥土和炭渣的混合使凈化層具有孔狀結構，能夠吸附污水中的無機鹽和細菌，將無機鹽和細菌儲存在泥土中，細菌能夠促進有機物的分解，促進植被吸收營養；植被的根系除吸收無機鹽外，還能夠牢牢的鎖定泥土將泥土進行聚集，防止泥土被污水帶走，進而保證植被池內的生態平衡；植被池利用通過物理、化學和生物的協同作用而達到對污水的凈化效果。該系統在進行凈化前，植被群必須種植足夠時間，帶植被群的根系完全將泥土鎖牢。

本基礎方案的有益效果在于：污水從植被池的底部通入通過上溢的方式，使污水分別經過過濾和生物凈化，且污水流經整個植被池進行凈化排出，凈化更加充分，水流上溢的方式相比現有技術中的凈化池，凈化的效率更高，更加實用。

方案二：此為進一步的優選，所述植被池的數量為多個，相鄰植被池之間連接有連通管，所述連通管一端連接于出水槽，連通管另一端連接于植被池的底部。利用多個植被池能夠對凈化后的水進行二次凈化，進一步提高污水的凈化質量。

方案三：此為進一步的優選，所述植被群的植物為天南星科植物中的一種或者多種。天南星科植物種類50%以上為藥用植物，其中菖蒲、天南星、半夏、虎掌、千年健都是歷史悠久的常用中藥；芋屬、磨芋屬的塊莖常供蔬食，也可代糧，或用作工業上的糊料；大薸則是產量高、放養容易、營養價值高、適口性好的優良水生飼料，引進的種類通常作熱帶庭園的觀賞植物。天南星科觀葉植物原生熱帶雨林，性喜高溫，對生長環境的濕度要求較高，較為適合該系統，在實驗過程中表現出更為優秀的泥土緊固能力和凈化能力。

方案四：此為進一步的優選，所述植被群的植物為海芋、獨角蓮、姑婆芋、尖尾芋和紫芋中的一種或多種。上述幾種植物在實驗過程中表現出了更為優秀的泥土緊固能力和凈化能力。

方案五：此為進一步的優選，所述過濾層包括石子、炭渣中的一種或多種。石子之間具有空隙，炭渣本身為孔狀結構，除能夠加快水的流動外，還具有阻擋和吸附的作用，對污水中較大顆粒物質進行過濾，實現粗濾的效果。

方案六：此為進一步的優選，所述泥土和炭渣的重量比為1：1。在該比例情況下，過濾層的吸附效果和水流速度能夠平衡，若泥土含量過多，則凈化層的孔隙度不夠，水流流動性差容易堵塞且凈化效率低；若炭渣含量過多，即泥土含量較少，導致凈化層存儲無機物和細菌的能力較弱，凈化效果差。

方案七：此為進一步的優選，所述植被池的底部為傾斜狀，其中進水管的出水端和連通管的出水端均位于相應植被池底部的低位端。將植被池的底部設置成傾斜狀，污水在進入植被池中后，污水中較大顆粒物質主要沉積在植被池的低位端，便于進行統一的收集和處理。

方案八：此為進一步的優選，所述進水管的出水端和連通管的出水端均設有濾網。防止植被池中的泥土和炭渣進入進水管中，使進水管堵塞。

方案九：此為進一步的優選，所述進水管的進水端連接有沉降池。在進行凈化前進行預處理，使污水中較大的顆粒物質提前進行沉降處理，凈化效果更好。

方案十：此為進一步的優選，所述植被池的底部設有排污口，所述排污口上連接有排污閥。便于將植被池中沉積的污垢排出。

附圖說明

圖1為本發明實施例1的示意圖；

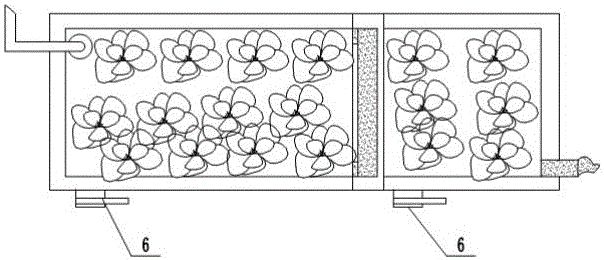

圖2為圖1的俯視結構示意圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：植被池1、過濾層11、凈化層12、植被群13、進水管2、濾網21、出水槽3、連通管4、沉降池5、排水閥6。

實施例基本如附圖1和附圖2所示：

本發明的基礎方案提供一種生態法污水治理系統，主要由多個串聯的植被池1、進水管2和出水槽3組成，進水管2和出水槽3分別安裝在植被池1的相對兩側，植被池1由下至上依次為過濾層11、凈化層12以及種植在凈化層12上的植被群13。進水管2出水端埋設在過濾層11的底端，進水管2的進水端伸出植被池1的外部；所述出水槽3設于植被池1的上端邊沿處。

進水管2的進水端連接有沉降池5。在進行凈化前進行預處理，使污水中較大的顆粒物質提前進行沉降處理，凈化效果更好。相鄰植被池1之間的連接方式為：相鄰植被池1之間連接有連通管4，所述連通管4一端連接于植被池1出水槽3，連通管4另一端連接于相鄰植被池1的底部。利用多個植被池1能夠對凈化后的水進行二次凈化，進一步提高污水的凈化質量。植被池1的底部為傾斜狀，其中進水管2的出水端和連通管4的出水端均位于相應植被池1底部的低位端。將植被池1的底部設置成傾斜狀，污水在進入植被池1中后，污水中較大顆粒物質主要沉積在植被池1的低位端，便于進行統一的收集和處理。進水管2的出水端和連通管4的出水端均設有濾網21。防止植被池1中的泥土和炭渣進入進水管2中，使進水管2堵塞。植被池1的底部設有排污口，所述排污口上連接有排污閥。便于將植被池1中沉積的污垢排出。

過濾層11由石子堆積而成或者為石子和炭渣混合堆積而成，石子之間具有空隙，炭渣本身為孔狀結構，除能夠加快水的流動外，還具有阻擋和吸附的作用，對污水中較大顆粒物質進行過濾，實現粗濾的效果。凈化層12為泥土和炭渣的混合，其中泥土和炭渣的重量比為1：1；過濾層11的吸附效果和水流速度能夠平衡，若泥土含量過多，則凈化層12的孔隙度不夠，水流流動性差容易堵塞且凈化效率低；若炭渣含量過多，即泥土含量較少，導致凈化層12存儲無機物和細菌的能力較弱，凈化效果差。

所述植被群13的植物為天南星科植物中的一種或者多種。天南星科植物種類50%以上為藥用植物，其中菖蒲、天南星、半夏、虎掌、千年健都是歷史悠久的常用中藥；芋屬、磨芋屬的塊莖常供蔬食，也可代糧，或用作工業上的糊料；大薸則是產量高、放養容易、營養價值高、適口性好的優良水生飼料，引進的種類通常作熱帶庭園的觀賞植物。天南星科觀葉植物原生熱帶雨林，性喜高溫，對生長環境的濕度要求較高，較為適合該系統，在實驗過程中表現出更為優秀的泥土緊固能力和凈化能力。植被群13采用海芋、獨角蓮、姑婆芋、尖尾芋和紫芋中的一種或者多種的混合種植，在實驗過程中表現出了最為優秀的泥土緊固能力和凈化能力。

工作原理：生活污水通過進水管2進入，并排放在植被池1的底部，即過濾層11，過濾層11先對污水進行粗過濾，將污水的較大的顆粒物和進行阻隔；植被池1的中污水逐漸堆積上升，通過顆粒物處理的污水進入凈化層12，凈化層12植被群13的根系有效吸收污水中的無機鹽物質；泥土和炭渣的混合使凈化層12具有孔狀結構，能夠吸附污水中的無機鹽和細菌，將無機鹽和細菌儲存在泥土中，細菌能夠促進有機物的分解，促進植被吸收營養；植被的根系除吸收無機鹽外，還能夠牢牢的鎖定泥土將泥土進行聚集，防止泥土被污水帶走，進而保證植被池1內的生態平衡；植被池1利用通過物理、化學和生物的協同作用而達到對污水的凈化效果。該系統在進行凈化前，植被群13必須種植足夠時間，帶植被群13的根系完全將泥土鎖牢。

該污水治理系統將污水凈化和觀景結合起來，非常適合設置在居住區域，如現代公寓的花園中，直接將生活中的污水投入該系統中，利用該污水治理系統將污水凈化，可直接排入花園中的水溝或者池塘，同時還能夠觀賞到美麗的景觀植物，并且植物本身無需再澆水。由于污水的流經路線并未暴露在空氣中，植物本身的生物凈化作用，不會有臭味產生，是打造花園生態系統的最優選擇。另外，該裝置系統可以直接引入污染河流，將河流的污染水源進行凈化，供附近居民使用，如日常的植物澆水等，同時植被環繞和水源的橫流，能夠使居住環境更加涼爽，降低周圍環境溫度，特別是在夏天效果最佳。

以上所述的僅是本發明的實施例，方案中公知的具體技術方案等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明技術方案的前提下，還可以作出若干改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
