本發明涉及光伏技術領域，具體是一種手持光伏板清潔裝置。

背景技術：

隨著全球工業化的全面發展，各個國家各個行業對能源的需求急劇擴大，能源需求的多少已經成為衡量一個國家或地區經濟發展狀況的標準?？稍偕茉粗饕兴?、太陽能、風能、地熱能、生物質能等能源形勢，其最大的特點是具有自我恢復能力，人們在使用過程中，可再生能源可以從自然界中源源不斷地得到補充，它是取之不盡，用之不竭的能源。經過學者的研究與論證，人們普遍認為太陽能和風能是解決能源危機和環境污染的最有效和可行的能源類型，是新世紀最重要的能源類型。尤其是太陽能以其獨特的優點越來越受到人們的關注，因為太陽能取之不盡，用之不竭，可再生；太陽能應用地域廣泛；太陽能清潔，無污染；太陽能發電沒有運動部件，不易損壞，維護簡單。

太陽能光伏板是光伏發電電能產生的根源，光伏板的發電效率直接決定著太陽能的發電量。光伏板表面是否清潔對太陽能發電站的發電量影響很大。隨著太陽能光伏發電的應用越建越多，需要清洗的光伏板也隨之劇增，如何能夠?qū)夥暹M行快速清潔而且還能保證清潔效果已成急需解決的難題。

技術實現要素：

本發明的目的在于提供一種手持光伏板清潔裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種手持光伏板清潔裝置，包括伸縮桿，伸縮桿頂部下側設有連接套，連接套上設有固定螺母，伸縮桿通過連接套與連接座連接，連接座設置在旋轉軸上，旋轉軸左側設有左側清潔板，旋轉軸右側設有右側清潔板，左側清潔板上設有左側清洗水管，左側清洗水管上設有左側清洗水管噴頭，右側清潔板上設有右側清洗水管，右側清洗水管上設有右側清洗水管噴頭，左側清洗水管與右側清洗水管通過三通軟管連接，三通軟管上設有三通軟管連接頭，伸縮桿底部左側設有水管箱，水管箱后端設有進水管，進水管上設有水泵，進水管末端連接水源，水管箱前端設有中間水管，伸縮桿側面設有水管套環，中間水管從水管套環內穿過，中間水管前端設有中間水管連接頭，中間水管連接頭與三通軟管連接頭可密封配合連接，中間水管通過中間水管連接頭和三通軟管連接頭與三通軟管連接。

作為本發明進一步的方案：所述伸縮桿底部設有把手，伸縮桿前端設有伸縮桿電機。

作為本發明進一步的方案：所述左側清潔板與右側清潔板通過旋轉軸活動連接。

作為本發明進一步的方案：所述左側清潔板底部設有左側清潔布，右側清潔板上設有右側清潔布。

作為本發明進一步的方案：所述左側清潔板上開有左側清潔板銷孔，右側清潔板上開有右側清潔板銷孔，左側清潔板銷孔內設有壓縮彈簧，壓縮彈簧內設有固定銷。

作為本發明進一步的方案：所述中間水管連接頭后端設有限位塊。

與現有技術相比，本發明的有益效果是：本發明結構新穎，長度可調，能夠應對各種不同工作環境，同時在對光伏板清潔前有預先噴水清理，可以使光伏板清潔的更徹底，在清潔完成后，整個清潔裝置可以拆開折疊，使得清潔距離大，存儲占用空間小，攜帶運輸方便快捷，清潔效率高。

附圖說明

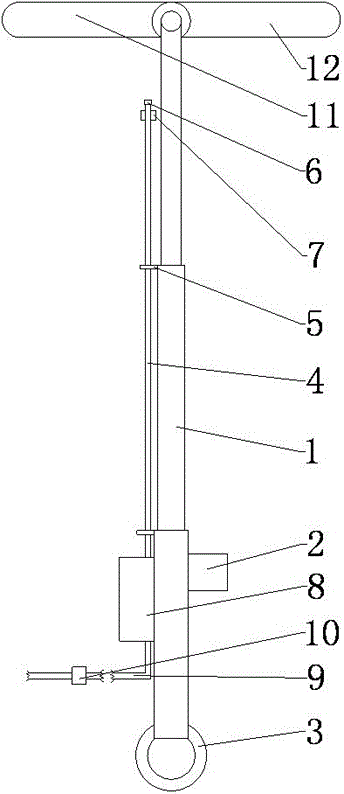

圖1為手持光伏板清潔裝置整體結構圖。

圖2為手持光伏板清潔裝置清潔機構結構圖。

圖3為手持光伏板清潔裝置的清潔板連接示意圖。

圖4為手持光伏板清潔裝置的伸縮桿局部圖。

圖中：1-伸縮桿、2-伸縮桿電機、3-把手、4-中間水管、5-水管套環、6-中間水管連接頭、7-限位塊、8-水管箱、9-進水管、10-水泵、11-左側清潔板、12-右側清潔板、13-連接套、14-固定螺母、15-連接座、16-旋轉軸、17-左側清洗水管、18-左側清洗水管噴頭、19-右側清洗水管、20-右側清洗水管噴頭、21-三通軟管、22-三通軟管連接頭、23-左側清潔布、24-右側清潔布、25-左側清潔板銷孔、26-右側清潔板銷孔、27-壓縮彈簧、28-固定銷。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明實施例中，一種手持光伏板清潔裝置，包括伸縮桿1，伸縮桿1底部設有把手3，伸縮桿1前端設有伸縮桿電機2，伸縮桿1頂部下側設有連接套13，連接套13上設有固定螺母14，伸縮桿1通過連接套13與連接座15連接，連接座15設置在旋轉軸16上，旋轉軸16左側設有左側清潔板11，旋轉軸16右側設有右側清潔板12，左側清潔板11與右側清潔板12通過旋轉軸16活動連接，左側清潔板11上設有左側清洗水管17，左側清洗水管17上設有左側清洗水管噴頭18，右側清潔板12上設有右側清洗水管19，右側清洗水管19上設有右側清洗水管噴頭20，左側清洗水管17與右側清洗水管19通過三通軟管21連接，三通軟管21上設有三通軟管連接頭22，左側清潔板11底部設有左側清潔布23，右側清潔板12上設有右側清潔布24，左側清潔板11上開有左側清潔板銷孔25，右側清潔板12上開有右側清潔板銷孔26，左側清潔板銷孔內設有壓縮彈簧27，壓縮彈簧27內設有固定銷28，伸縮桿1底部左側設有水管箱8，水管箱8后端設有進水管9，進水管9上設有水泵10，進水管9末端連接水源，水管箱8前端設有中間水管4，伸縮桿1側面設有水管套環5，中間水管4從水管套環5內穿過，中間水管4前端設有中間水管連接頭6，中間水管連接頭6與三通軟管連接頭22可密封配合連接，中間水管4通過中間水管連接頭6和三通軟管連接頭22與三通軟管21連接，中間水管連接頭6后端設有限位塊7。

本發明結構新穎，運行穩定，本發明在使用時，將折疊好的清潔裝置取出，把左側清潔板11與右側清潔板12旋轉至對正位置，并檢查固定銷28已經通過左側清潔板銷孔25與右側清潔板銷孔26將左側清潔板11與右側清潔板12位置固定，然后將伸縮桿1前端連接套13與旋轉軸16上的連接座15連接，并通過旋緊固定螺母14進旋轉軸16與伸縮桿1固定連接，將中間水管4前端的中間水管連接頭6與三通軟管上的三通軟管連接頭22連接，然后打開伸縮桿電機2，將伸縮桿1伸長至需要長度，將進水管9連接水源并打開水泵10，開始對光伏板進行清洗，在水源充足的情況下使用水管噴頭對光伏板進行高壓水預清洗，然后在通過左側清潔布23與右側清潔布24對光伏板進行深度清洗，在水源匱乏地區，可以至使用左側清潔布23與右側清潔布24對光伏板進行清潔，而不使用高壓水預清洗，在清洗完成后，將收縮桿1收回至最短狀態，將固定螺母14擰松，把伸縮桿與前端清洗裝置分離，然后通過按壓壓縮彈簧27將固定銷28至左側清潔板銷孔25內，然后將左側清潔板1與右側清潔板12折疊，最后竟中間水管4與三通軟管21分離，將整個清洗裝置拆分為幾個小部件，方便攜帶。
