本實用新型涉及凈水器技術領域，具體為一種帶超濾膜過濾裝置的凈水器。

背景技術：

隨著社會的發展，人們對健康的要求越來越高，凈水器的使用范圍越來越大，但傳統的凈水器結構簡單功能單一，在實際的使用過程中不能夠得到理想的效果，傳統的凈水器只是簡單的過濾組合，既不具備殺菌裝置，也不能從根本上對水進行凈化，過濾后的水在燒開后仍會有水垢的存在，傳統的凈水器由于內部安裝有壓力泵，在使用的過程中會產生很大的噪音，影響凈水器使用效果。

技術實現要素：

本實用新型的目的在于提供一種帶超濾膜過濾裝置的凈水器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種帶超濾膜過濾裝置的凈水器，包括主體、過濾裝置固定箱、后置活性炭過濾裝置、壓力泵和紫外線殺菌裝置，所述主體表面安裝有進水裝置，且進水裝置通過水管與壓力泵、紫外線發生裝置和過濾裝置固定箱連接，所述過濾裝置固定箱底部安裝有硅藻膜過濾裝置和顆粒活性炭過濾裝置，且顆粒活性炭過濾裝置和硅藻膜過濾裝置內部安裝有顆粒活性炭濾芯和硅藻膜濾芯，所述過濾裝置固定箱通過水管與超濾膜過濾裝置、后置活性炭過濾裝置、活動軟管和噴頭連接，所述后置活性炭過濾裝置、超濾膜過濾裝置和過濾裝置固定箱通過塑料卡座固定，所述主體表面安裝有顯示屏、狀態指示燈和電源開關。

優選的，所述主體內部安裝有超濾膜過濾裝置。

優選的，所述壓力泵安裝在隔音裝置內部。

優選的，所述主體內部安裝有超聲波發生器。

優選的，所述紫外線殺菌裝置內部安裝有紫外線發生器。

與現有技術相比，本實用新型的有益效果是：該設備通過主體內部安裝有超濾膜過濾裝置，能夠使水從根本上得到凈化，而且凈化后的水在燒開后不會有水垢的存在，通過壓力泵安裝在隔音裝置內部，能夠削弱凈水器工作時壓力泵產生的噪音，通過主體內部安裝有超聲波發生器，能夠使水中的雜質分離通過過濾裝置過濾掉，使凈水更加徹底，通過紫外線殺菌裝置內部安裝有紫外線發生器，能夠對水進行殺菌消毒，防止水中的微生物污染。

附圖說明

圖1為本實用新型的結構示意圖；

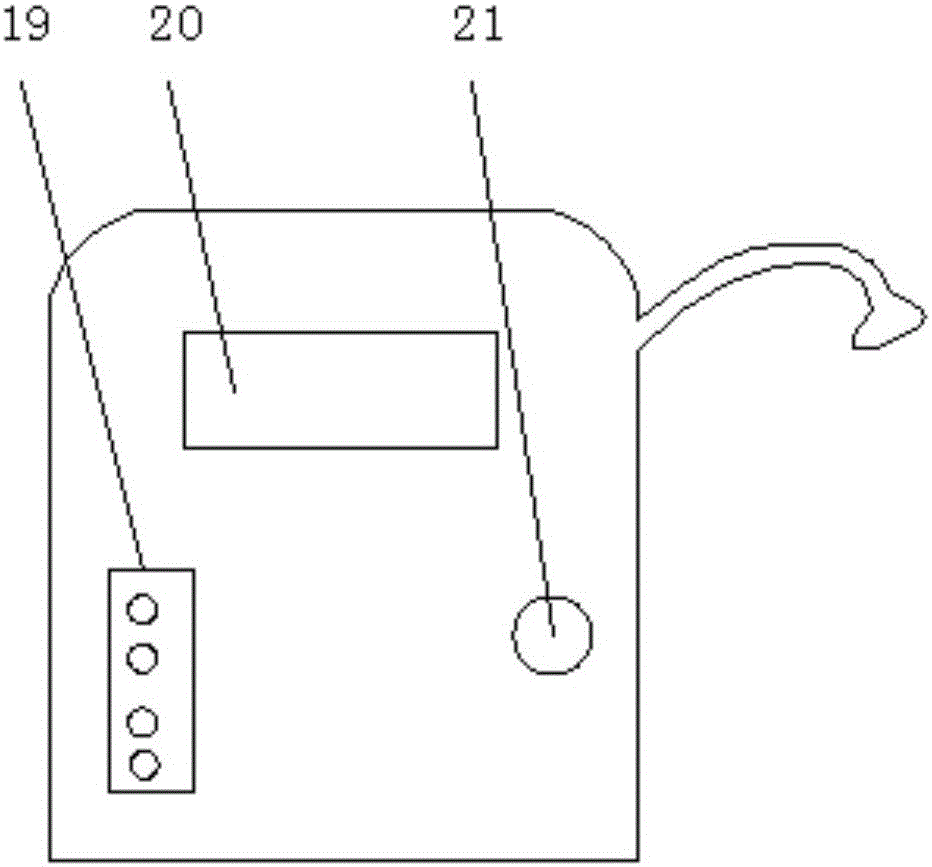

圖2為本實用新型的主體表面結構示意圖。

圖中：1-進水裝置；2-壓力泵；3-隔音裝置；4-主體；5-水管；6-后置活性炭過濾裝置；7-塑料卡座；8-超濾膜過濾裝置；9-活動軟管；10-噴頭；11-過濾裝置固定箱；12-顆粒活性炭濾芯；13-硅藻膜過濾裝置；14-硅藻膜濾芯；15-顆粒活性炭過濾裝置；16-紫外線殺菌裝置；17-紫外線發生器；18-超聲波發生器；19-狀態指示燈；20-顯示屏；21-電源開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種實施例：一種帶超濾膜過濾裝置的凈水器，包括主體4、過濾裝置固定箱11、后置活性炭過濾裝置6、壓力泵2和紫外線殺菌裝置16，主體4表面安裝有進水裝置1，且進水裝置1通過水管5與壓力泵2、紫外線發生裝置16和過濾裝置固定箱11連接，過濾裝置固定箱11底部安裝有硅藻膜過濾裝置13和顆粒活性炭過濾裝置15，且顆粒活性炭過濾裝置15和硅藻膜過濾裝置13內部安裝有顆粒活性炭濾芯12和硅藻膜濾芯14，過濾裝置固定箱11通過水管5與超濾膜過濾裝置8、后置活性炭過濾裝置6、活動軟管9和噴頭10連接，后置活性炭過濾裝置6、超濾膜過濾裝置8和過濾裝置固定箱11通過塑料卡座7固定，主體4表面安裝有顯示屏20、狀態指示燈19和電源開關21，主體4內部安裝有超濾膜過濾裝置8，壓力泵2安裝在隔音裝置3內部，主體4內部安裝有超聲波發生器18，紫外線殺菌裝置16內部安裝有紫外線發生器17。

工作原理：使用該設備時，按下電源開關21，自來水通過進水裝置1進入到壓力泵2進行加壓，之后通過水管5進入紫外線殺菌裝置16、硅藻膜過濾裝置13和顆粒活性炭過濾裝置15進行預過濾，與此同時，超薄發生器18開始工作，將水中的雜質分離，在預過濾過程中過濾掉，預過濾后的水進入超濾膜過濾裝置8和后置活性炭過濾裝置6進行二次過濾，過濾后的水通過噴頭10噴出。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
