本技術涉及管樁的內壁清理,具體為一種用于管樁內壁的清理裝置。
背景技術:
1、在進行土木建筑施工過程中,需要設置管樁和樁帽,現有技術中,通常設置中空的管樁,然后再對管樁和樁帽進行一體澆筑。
2、在實際澆筑過程中,需要帶管樁的內壁進行清理,由于管樁在安裝時,其內壁會粘附大量的泥漿或混凝土砂石,因此需要利用毛刷進行清理。
3、在清理過程中,現有技術通常采用人力進行毛刷轉動清理,在清理過程中,噴涂水泥凈漿、混凝土界面劑或采用微膨脹混凝土等噴液,然而在實際清理時,其內壁的泥漿多粘附混凝土,導致其內壁難以高效的清理,而傳統的轉動刮除,會造成刀具與混凝土殘渣的轉動摩擦,且清理效率低。
技術實現思路
1、本實用新型的目的在于提供一種用于管樁內壁的清理裝置,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:
3、一種用于管樁內壁的清理裝置,所述清理裝置安裝在管樁中,清理裝置包括:
4、轉管,所述轉管上固定套接有套管,所述套管的圓弧外壁設置有圓周陣列分布的毛刷,轉管的下端設置有底板,底板上設置有圓環狀的折疊環,所述圓環狀的折疊環的上端設置有貼合管樁內壁的圓刀板;
5、上架,所述上架上設置有驅動轉管轉動和升降的驅動組件,上架的下端設置有螺柱,轉管的內腔中設置有活塞,所述螺柱上套接有驅動活塞升降的螺管。
6、優選的,所述驅動組件包括從動齒輪和主動齒輪,所述轉管的上端設置有螺桿,所述螺桿的上端滑動貫穿上架,且螺桿的上端螺紋轉動套接在從動齒輪上。
7、優選的,所述從動齒輪與主動齒輪嚙合連接,上架上設置有驅動主動齒輪轉動的電機。
8、優選的,所述轉管的中間段外壁設置有錐形管,所述錐形管上設置有外接料泵的噴頭,折疊環的內腔連通轉管的內腔。
9、優選的,所述轉管的上端設置有凸臺,所述螺桿的下端固定在凸臺上,凸臺上設置有圓周陣列分布的弧形轉槽,所述活塞的上端設置有一對連桿,所述連桿沿弧形轉槽滑動貫穿延伸至轉管的外側。
10、優選的,所述螺管的上端螺紋轉動安裝在螺柱,螺管的上端與上架之間留有間隙,連桿的上端設置有套接在螺桿上的壓板,螺管的下端轉動壓合在壓板的上端面。
11、優選的,所述壓板的上端設置有圓環槽,所述螺管的下端設置有轉動壓合在圓環槽的圓頭。
12、與現有技術相比,本實用新型的有益效果是:
13、本實用新型通過設置帶有毛刷的轉管,利用轉管的轉動達到清理,涂刷的目的,當遇到難以清理的粘附混凝土殘渣時,利用活塞的驅動,達到擠壓轉管內腔的目的,使得折疊環膨脹,進而驅動圓刀板上升,達到擠壓刮除管壁雜質的目的。

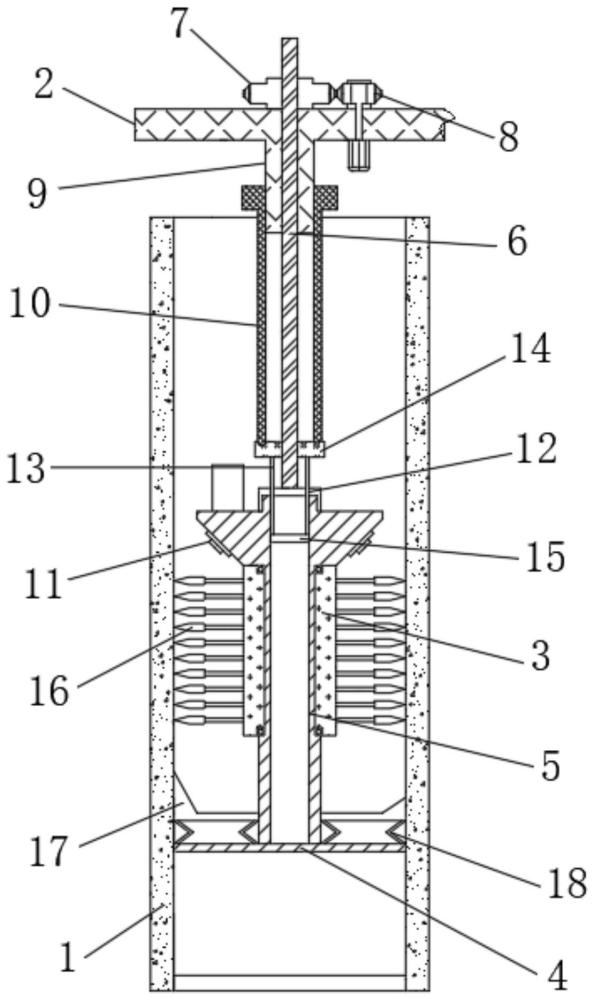

1.一種用于管樁內壁的清理裝置,其特征在于:所述清理裝置安裝在管樁(1)中,清理裝置包括:
2.根據權利要求1所述的一種用于管樁內壁的清理裝置,其特征在于:所述驅動組件包括從動齒輪(7)和主動齒輪(8),所述轉管(5)的上端設置有螺桿(6),所述螺桿(6)的上端滑動貫穿上架(2),且螺桿(6)的上端螺紋轉動套接在從動齒輪(7)上。
3.根據權利要求2所述的一種用于管樁內壁的清理裝置,其特征在于:所述從動齒輪(7)與主動齒輪(8)嚙合連接,上架(2)上設置有驅動主動齒輪(8)轉動的電機。
4.根據權利要求1所述的一種用于管樁內壁的清理裝置,其特征在于:所述轉管(5)的中間段外壁設置有錐形管,所述錐形管上設置有外接料泵的噴頭(11),折疊環(18)的內腔連通轉管(5)的內腔。
5.根據權利要求3所述的一種用于管樁內壁的清理裝置,其特征在于:所述轉管(5)的上端設置有凸臺(19),所述螺桿(6)的下端固定在凸臺(19)上,凸臺(19)上設置有圓周陣列分布的弧形轉槽(12),所述活塞(15)的上端設置有一對連桿(13),所述連桿(13)沿弧形轉槽(12)滑動貫穿延伸至轉管(5)的外側。
6.根據權利要求5所述的一種用于管樁內壁的清理裝置,其特征在于:所述螺管(10)的上端螺紋轉動安裝在螺柱(9),螺管(10)的上端與上架(2)之間留有間隙,連桿(13)的上端設置有套接在螺桿(6)上的壓板(14),螺管(10)的下端轉動壓合在壓板(14)的上端面。
7.根據權利要求6所述的一種用于管樁內壁的清理裝置,其特征在于:所述壓板(14)的上端設置有圓環槽(20),所述螺管(10)的下端設置有轉動壓合在圓環槽(20)的圓頭。
