本技術涉及一種清理裝置，具體是一種家具加工用表面清理裝置。

背景技術：

1、家具是指人類維持正常生活、從事生產實踐和開展社會活動必不可少的器具設施大類。家具也跟隨時代的腳步不斷發展創新，到如今門類繁多，用料各異，品種齊全，用途不一。是建立工作生活空間的重要基礎。家具板材加工時需要進行刨削，刨削后的板材上殘留有許多碎屑，需要使用清理裝置對板材表面殘留的碎屑進行清理，現有的操作多為簡單的浸泡或人工沖洗，難以快速高效清理粘附的渣屑，對附著在板材表面的水滴還需要再次通過人工擦拭干燥，清理效率低下，因此需設計一種家具加工用表面清理裝置來解決此問題。

技術實現思路

1、本實用新型的目的在于提供一種家具加工用表面清理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

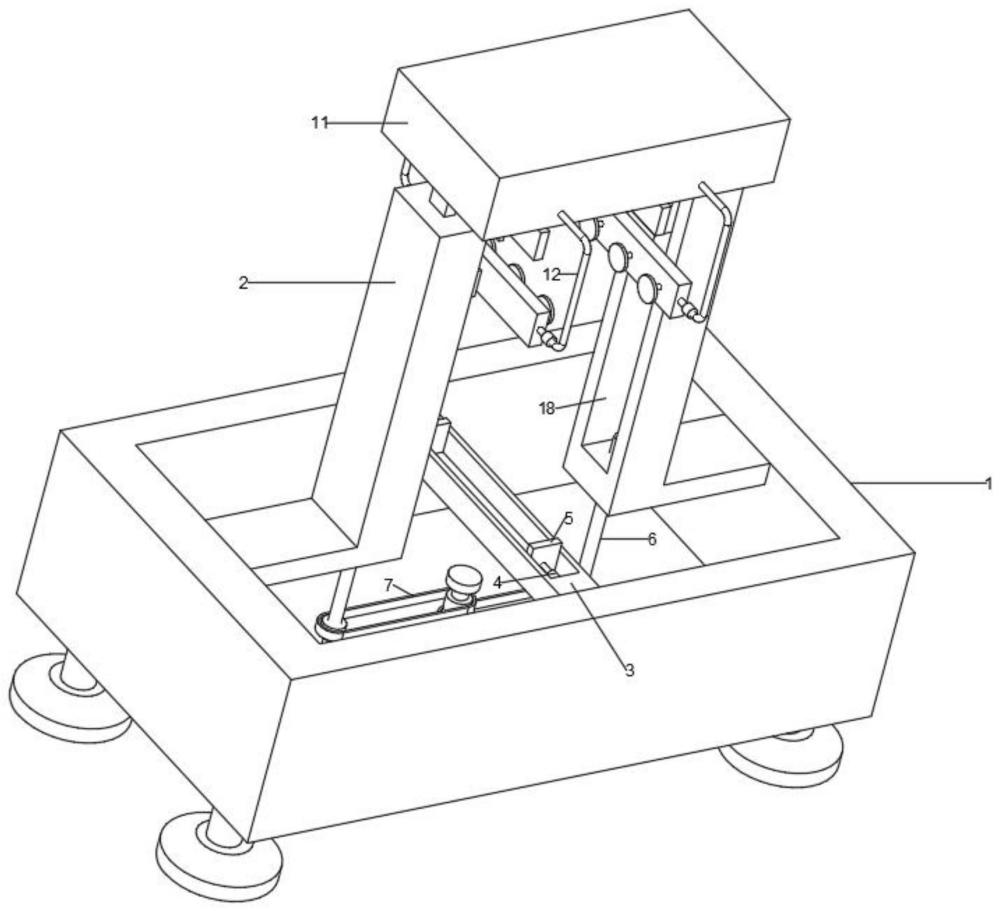

3、一種家具加工用表面清理裝置，包括有殼體，所述殼體上開設有清洗腔，清洗腔側壁上對稱安裝有安裝板，安裝板之間設置有放置板，放置板上設置有放置槽，放置槽中安裝有限位組件；

4、安裝塊，安裝板上開設有安裝槽，安裝槽中滑動安裝有安裝塊，安裝塊一側安裝有安裝管，安裝管上安裝有噴頭；

5、水箱，水箱安裝在安裝板頂部；

6、連接管，連接管一端與水箱連接，另一端與安裝管連接，連接管上安裝有水泵；

7、驅動組件，驅動組件安裝在殼體上；

8、傳動組件，傳動組件一端與驅動組件連接，另一端與安裝塊連接；

9、安裝架，安裝架安裝在安裝塊上，安裝架一側安裝有伸縮件，伸縮件遠離安裝架一端安裝有清理棉。

10、作為本實用新型進一步的方案：所述限位組件包括有伸縮部件，伸縮部件一端與放置槽側壁連接；

11、夾板，伸縮部件遠離放置槽側壁一端與夾板連接。

12、作為本實用新型進一步的方案：所述驅動組件包括有驅動件，驅動件安裝在殼體底部；

13、驅動軸，驅動件輸出端安裝有驅動軸，驅動軸遠離驅動件一端延伸至清洗腔中。

14、作為本實用新型進一步的方案：所述傳動組件包括有從動軸，從動軸一端與殼體底壁連接，另一端延伸至安裝槽中；

15、連接單元，連接單元一端與驅動軸連接，另一端與從動軸連接；

16、螺紋桿，螺紋桿一端與從動軸連接，另一端與安裝槽頂壁轉動連接，螺紋桿與安裝塊通過螺紋連接。

17、作為本實用新型進一步的方案：所述伸縮件為電動伸縮桿。

18、與現有技術相比，本實用新型的有益效果是：在對板材進行清理時，板材一端放置在放置槽中，通過安裝的伸縮部件帶動與之連接的夾板相向移動，夾板相向移動進而對放置在放置槽中的板材進行限位固定，噴頭通過連接管上的水泵將水箱中的水輸送至噴頭噴出對板材表面進行沖洗，伸縮件帶動一側的清理棉與板材表面接觸，在沖洗過程中，驅動件帶動驅動軸轉動，驅動軸轉動通過連接單元帶動與之連接的從動軸轉動，從動軸轉動帶動螺紋桿轉動，螺紋桿轉動在螺紋作用下帶動安裝塊在安裝槽中滑動，安裝塊移動帶動一側的噴頭以及清理棉向下移動，進而可以使得噴頭對放置在放置槽中的板材表面進行沖洗，同時安裝塊下移帶動清理棉下移，進而對經過噴頭沖洗后的板材表面起到一個擦拭干燥的作用，可以將表面附著的雜質進一步的清理，提升了對板材清理的質量與效率。

技術特征：

1.一種家具加工用表面清理裝置，包括有殼體，其特征在于，所述殼體上開設有清洗腔，清洗腔側壁上對稱安裝有安裝板，安裝板之間設置有放置板，放置板上設置有放置槽，放置槽中安裝有限位組件；

2.根據權利要求1所述的一種家具加工用表面清理裝置，其特征在于，所述限位組件包括有伸縮部件，伸縮部件一端與放置槽側壁連接；

3.根據權利要求1所述的一種家具加工用表面清理裝置，其特征在于，所述驅動組件包括有驅動件，驅動件安裝在殼體底部；

4.根據權利要求3所述的一種家具加工用表面清理裝置，其特征在于，所述傳動組件包括有從動軸，從動軸一端與殼體底壁連接，另一端延伸至安裝槽中；

5.根據權利要求1所述的一種家具加工用表面清理裝置，其特征在于，所述伸縮件為電動伸縮桿。

技術總結
本技術公開了一種家具加工用表面清理裝置，包括有殼體、安裝塊、水箱、連接管、傳動組件、驅動組件、安裝架和噴頭，在對板材進行清理時，板材一端放置在放置槽中，通過安裝的限位組件對板材進行限位固定，噴頭通過連接管上的水泵將水箱中的水輸送至噴頭噴出對板材表面進行沖洗，伸縮件帶動一側的清理棉與板材表面接觸，在沖洗過程中，驅動組件帶動傳動組件運轉，傳動組件帶動安裝塊向下移動，安裝塊移動帶動一側的噴頭以及清理棉向下移動，進而可以使得噴頭對放置在放置槽中的板材表面進行沖洗，同時安裝塊下移帶動清理棉下移，進而對經過噴頭沖洗后的板材表面起到一個擦拭干燥的作用，也可以將表面附著的雜質進一步的清理。

技術研發人員：張元曉
受保護的技術使用者：上海合泰家具設計工程有限公司
技術研發日：20240304
技術公布日：2025/4/28
