本技術涉及風淋室，具體是一種潔凈風淋室。

背景技術：

1、無塵車間內部需要達到無塵空間標準，在無塵車間的入口處配備有風淋室，風淋室是現代工業潔凈廠房中必不可少的潔凈配套設備，它能去除人和物表面的塵埃，同時又對風淋室兩側的潔凈區和非潔凈區起到了緩沖與隔離的作用。該設備廣泛應用于食品、醫藥、生物工程及精密電子等領域。

2、但現有的風淋室的出風口多是垂直水平排布，人員在風淋室潔凈時，需要配合轉動身軀，進行全方位潔凈，由于人員轉動方式和操作不當容易引起死角，進而將灰塵帶入無塵車間內，風淋潔凈效果不佳，基于此，本實用新型設計了一種潔凈風淋室，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種潔凈風淋室，以解決上述提出的出風口多是垂直水平排布，人員在風淋室潔凈時，需要配合轉動身軀，進行全方位潔凈，由于人員轉動方式和操作不當容易引起死角問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種潔凈風淋室，包括主室體，所述主室體兩側進出端口均活動連接有密封門，所述主室體另兩側安裝有風室體，所述風室體的一側連接有過濾箱體，所述過濾箱體內安裝初、高效過濾器和風機，所述風室體的底部一側開設有進風窗，所述風室體的一側中部固定焊機有固定板，所述固定板的兩側通過軸依次活動連接多個活動板，所述固定板和活動板內均開設多個安裝孔，所述安裝孔內轉動連接有出風管，所述過濾箱體通過波紋管連接多個出風管，所述風室體的內部焊接有兩組固定架，所述固定架上垂直焊接多組支撐軸，多組所述支撐軸上活動連接多組電動桿，所述電動桿的伸縮端活動連接在活動板一側，多組所述電動桿推動固定板兩側多個活動板呈弧形分布，所述風室體兩端頭貼合連接有彈性橡膠制作的側邊膜，所述側邊膜的另一端貼合連接在邊側活動板一端。

4、作為本實用新型進一步的方案：所述密封門上端嵌入連接有透視窗，所述透視窗為方形。

5、作為本實用新型進一步的方案：所述主室體的上端中部連接有照明燈條，所述照明燈條的長度與主室體的寬度相匹配。

6、作為本實用新型進一步的方案：所述主室體的上端面焊接多個掛耳，所述掛耳內開設u形槽。

7、作為本實用新型進一步的方案：所述固定板和活動板上的多個安裝孔等距分布，所述安裝孔與出風管之間安裝有橡膠條。

8、作為本實用新型進一步的方案：所述固定板和多個活動板相鄰端均開設有卡接槽，所述卡接槽內卡接安裝有彈性的密封條。

9、作為本實用新型進一步的方案：所述密封條為弧形，所述密封條的長度與固定板和活動板的高度相匹配。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型中，通過風室體的中部焊接固定板，固定板兩端活動連接多個活動板，固定板和活動板上通過多個安裝孔進行多個出風管轉動安裝，出風管進行不用傾斜角度調整安裝，在吹淋時，固定架上支撐軸進行電動桿活動連接，多個電動桿適應長度伸縮，進而讓固定板兩端活動板呈弧形分布，進而對風淋人員進行環繞立體對向來風吹淋，實現無死角吹淋，無需使用人員轉動身軀，且裝置整體內部空間可容納較多人員，不會占用較多的內部空間，使用效果好。

12、2、本實用新型中，通過安裝孔與出風管之間安裝有橡膠條，安裝孔與出風管之間的橡膠條增加摩擦力和密封性，讓出風管轉向調整更加穩定，固定板和多個活動板相鄰端均開設有卡接槽，卡接槽內卡接安裝有彈性的密封條，固定板和活動板上的卡接槽進行密封條的卡接安裝，通過彈性密封條進行固定板和多個活動板之間密封連接，保證裝置的整體密度性。

技術特征：

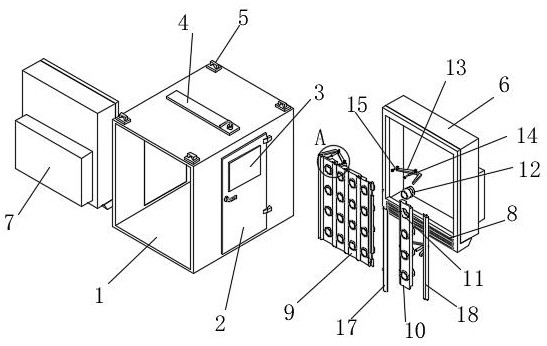

1.一種潔凈風淋室，包括主室體（1），其特征在于：所述主室體（1）兩側進出端口均活動連接有密封門（2），所述主室體（1）另兩側安裝有風室體（6），所述風室體（6）的一側連接有過濾箱體（7），所述過濾箱體（7）內安裝初、高效過濾器和風機，所述風室體（6）的底部一側開設有進風窗（8），所述風室體（6）的一側中部固定焊機有固定板（9），所述固定板（9）的兩側通過軸依次活動連接多個活動板（10），所述固定板（9）和活動板（10）內均開設多個安裝孔（11），所述安裝孔（11）內轉動連接有出風管（12），所述過濾箱體（7）通過波紋管連接多個出風管（12），所述風室體（6）的內部焊接有兩組固定架（13），所述固定架（13）上垂直焊接多組支撐軸（14），多組所述支撐軸（14）上活動連接多組電動桿（15），所述電動桿（15）的伸縮端活動連接在活動板（10）一側，多組所述電動桿（15）推動固定板（9）兩側多個活動板（10）呈弧形分布，所述風室體（6）兩端頭貼合連接有彈性橡膠制作的側邊膜（18），所述側邊膜（18）的另一端貼合連接在邊側活動板（10）一端。

2.根據權利要求1所述的一種潔凈風淋室，其特征在于：所述密封門（2）上端嵌入連接有透視窗（3），所述透視窗（3）為方形。

3.根據權利要求1所述的一種潔凈風淋室，其特征在于：所述主室體（1）的上端中部連接有照明燈條（4），所述照明燈條（4）的長度與主室體（1）的寬度相匹配。

4.根據權利要求1所述的一種潔凈風淋室，其特征在于：所述主室體（1）的上端面焊接多個掛耳（5），所述掛耳（5）內開設u形槽。

5.根據權利要求1所述的一種潔凈風淋室，其特征在于：所述固定板（9）和活動板（10）上的多個安裝孔（11）等距分布，所述安裝孔（11）與出風管（12）之間安裝有橡膠條。

6.根據權利要求1所述的一種潔凈風淋室，其特征在于：所述固定板（9）和多個活動板（10）相鄰端均開設有卡接槽（16），所述卡接槽（16）內卡接安裝有彈性的密封條（17）。

7.根據權利要求6所述的一種潔凈風淋室，其特征在于：所述密封條（17）為弧形，所述密封條（17）的長度與固定板（9）和活動板（10）的高度相匹配。

技術總結
本技術公開了風淋室技術領域的一種潔凈風淋室，包括主室體，所述主室體兩側進出端口均活動連接有密封門，所述主室體另兩側安裝有風室體，所述風室體的一側連接有過濾箱體。本技術通過風室體的中部焊接固定板，固定板兩端活動連接多個活動板，固定板和活動板上通過多個安裝孔進行多個出風管轉動安裝，出風管進行不用傾斜角度調整安裝，在吹淋時，固定架上支撐軸進行電動桿活動連接，多個電動桿適應長度伸縮，進而讓固定板兩端活動板呈弧形分布，進而對風淋人員進行環繞立體對向來風吹淋，實現無死角吹淋，無需使用人員轉動身軀，且裝置整體內部空間可容納較多人員，不會占用較多的內部空間，使用效果好。

技術研發人員：衡陽
受保護的技術使用者：上海遠欽凈化科技有限公司
技術研發日：20240407
技術公布日：2025/3/20
