本申請涉及清潔，特別是涉及清掃除塵裝置及電池生產系統。

背景技術：

1、在電池生產過程中，需將鋰電材料裝入匣缽中，并將裝有鋰電材料的匣缽送入窯爐中進行反應。而在生產過程中，匣缽表面通常會粘附粉塵，若該粉塵隨匣缽從窯爐輸出后，可影響現場清潔度及電池成品質量，為此，需對匣缽的表面進行在線清潔。然而受限于傳統除塵裝置的結構設計，不僅清潔操作復雜，而且導致粉塵容易進入設備中，縮短設備使用壽命，增加維護成本。

技術實現思路

1、基于此，有必要提供一種清掃除塵裝置及電池生產系統，結構簡單，操作方便；同時降低粉塵進入設備中的幾率，延長設備使用壽命。

2、第一方面，本申請?zhí)峁┝艘环N清掃除塵裝置，清掃除塵裝置包括：輸送機構，用于傳輸工件；清掃機構，設于輸送機構，且其包括清掃件及設于清掃件上的毛刷與吸嘴，吸嘴用于與抽吸設備連通，毛刷用于與輸送機構上的工件接觸。

3、上述的清掃除塵裝置，通過輸送機構驅使工件向前輸送，當工件與毛刷接觸時，利用毛刷和工件之間的相對摩擦，實現對工件表面的有效清潔，其結構簡單，清潔操作方便。由于清掃件上還具有吸嘴，因此，在抽吸設備的抽吸下，被毛刷掃落的粉塵吸入至吸嘴中，以便得到有效收集。本吸嘴和毛刷均設置在清掃件上，這樣吸塵和清掃動作均集中在清掃件上，使得掃落的粉塵能及時被抽吸，降低掃落的粉塵因向外擴散而容易進入設備中的幾率，有利于延長設備使用壽命。

4、在一些實施例中，清掃機構內具有清掃通道，毛刷與吸嘴均朝向清掃通道設置，輸送機構用于驅使工件通過清掃通道。如此設計，引入清掃通道，方便毛刷和吸嘴分別對工件進行清掃和吸塵，提高除塵效果。

5、在一些實施例中，清掃件包括兩個以上，全部清掃件之間圍合形成清掃通道。如此設計，利用兩個以上的清掃件圍合形成清掃通道，不僅方便毛刷和吸嘴能更好作用在處于清掃通道內的工件上；而且擴大清掃范圍，便于對工件的周向進行有效清掃，提高清掃力度。

6、在一些實施例中，全部清掃件首尾依次連接并形成清掃通道，且至少兩個清掃件的內部相互連通，吸嘴通過清掃件的內部用于與抽吸設備連通。如此設計，首尾連接便于提高結構的穩定性；同時，便于部分清掃件內的粉塵相互流動，有利于減少抽吸設備在清掃機構上的連接數量，簡化結構設計。

7、在一些實施例中，輸送機構上界定形成供工件傳輸?shù)妮斔兔妫斔兔娲┻^清掃通道，且在清掃除塵裝置的高度方向上，位置相對較低的清掃件的表面低于或齊平于輸送面。如此設計，有利于工件順暢進入清掃通道中，使得除塵作業穩定進行。

8、在一些實施例中，毛刷包括多個，全部毛刷沿清掃件的長度方向依次分布并形成清掃區域，吸嘴設于清掃區域沿輸送機構的輸送方向的至少一側。如此設計，形成的清掃區域可增加毛刷在工件上的清掃范圍，提高除塵效果；同時，毛刷和吸嘴依次作用在工件上，有利于進一步提高除塵效果。

9、在一些實施例中，清掃件內具有與吸嘴連通的抽吸通道，抽吸通道用于與抽吸設備連通。如此設計，使得吸嘴吸入的粉塵直接進入清掃件的內部，進一步可降低粉塵在擴散的幾率，有利于提高現場清潔度和設備的使用壽命。

10、在一些實施例中，清掃機構還包括接頭，接頭與抽吸通道連通，并用于與抽吸設備連接。如此設計，引入接頭，方便抽吸設備和抽吸通道之間的連接，提高裝置的組裝效率。

11、在一些實施例中，清掃機構還包括收集箱，收集箱用于接收抽吸通道排出的粉塵。如此設計，引入收集箱，對粉塵實現有效的收集，便于對收集的粉塵進行統一處理。

12、在一些實施例中，清掃機構包括兩個以上，全部清掃機構沿輸送機構的輸送方向依次分布。如此設計，將清掃機構沿輸送方向依次分布，使得工件可經歷至少兩次清掃，極大提高清掃力度，提高除塵效果。

13、在一些實施例中，清掃除塵裝置還包括連接件，相鄰兩個清掃機構之間連接有連接件。如此設計，引入連接件，使得相鄰兩個清掃機構穩定連接，從而使得清掃機構在輸送機構上穩定作業。

14、在一些實施例中，輸送機構包括支撐架及轉動設于支撐架的若干輸送輥，全部輸送輥沿輸送機構的輸送方向并列且間隔，清掃機構設于支撐架。如此設計，使得工件穩定輸送；同時，也實現與毛刷的穩定接觸，從而實現有效清潔。

15、第二方面，本申請?zhí)峁┝艘环N電池生產系統，電池生產系統包括以上任一項的清掃除塵裝置。

技術特征：

1.一種清掃除塵裝置，其特征在于，所述清掃除塵裝置包括：

2.根據權利要求1所述的清掃除塵裝置，其特征在于，所述清掃機構(20)內具有清掃通道(24)，所述毛刷(23)與所述吸嘴(22)均朝向所述清掃通道(24)設置，所述輸送機構(10)用于驅使所述工件通過所述清掃通道(24)。

3.根據權利要求2所述的清掃除塵裝置，其特征在于，所述清掃件(21)包括兩個以上，全部所述清掃件(21)之間圍合形成所述清掃通道(24)。

4.根據權利要求3所述的清掃除塵裝置，其特征在于，全部所述清掃件(21)首尾依次連接并形成所述清掃通道(24)，且至少兩個所述清掃件(21)的內部相互連通，所述吸嘴(22)通過所述清掃件(21)的內部用于與所述抽吸設備連通。

5.根據權利要求3所述的清掃除塵裝置，其特征在于，所述輸送機構(10)上界定形成供所述工件傳輸?shù)妮斔兔?13)，所述輸送面(13)穿過所述清掃通道(24)，且在所述清掃除塵裝置的高度方向上，位置相對較低的所述清掃件(21)的表面低于或齊平于所述輸送面(13)。

6.根據權利要求1所述的清掃除塵裝置，其特征在于，所述毛刷(23)包括多個，全部所述毛刷(23)沿所述清掃件(21)的長度方向依次分布并形成清掃區域(231)，所述吸嘴(22)設于所述清掃區域(231)沿所述輸送機構(10)的輸送方向的至少一側。

7.根據權利要求1-6任一項所述的清掃除塵裝置，其特征在于，所述清掃件(21)內具有與所述吸嘴(22)連通的抽吸通道(211)，所述抽吸通道(211)用于與所述抽吸設備連通。

8.根據權利要求7所述的清掃除塵裝置，其特征在于，所述清掃機構(20)還包括接頭(212)，所述接頭(212)與所述抽吸通道(211)連通，并用于與所述抽吸設備連接。

9.根據權利要求7所述的清掃除塵裝置，其特征在于，所述清掃機構(20)還包括收集箱(40)，所述收集箱(40)用于接收所述抽吸通道(211)排出的粉塵。

10.根據權利要求1-6任一項所述的清掃除塵裝置，其特征在于，所述清掃機構(20)包括兩個以上，全部所述清掃機構(20)沿所述輸送機構(10)的輸送方向依次分布。

11.根據權利要求10所述的清掃除塵裝置，其特征在于，所述清掃除塵裝置還包括連接件(30)，相鄰兩個所述清掃機構(20)之間連接有所述連接件(30)。

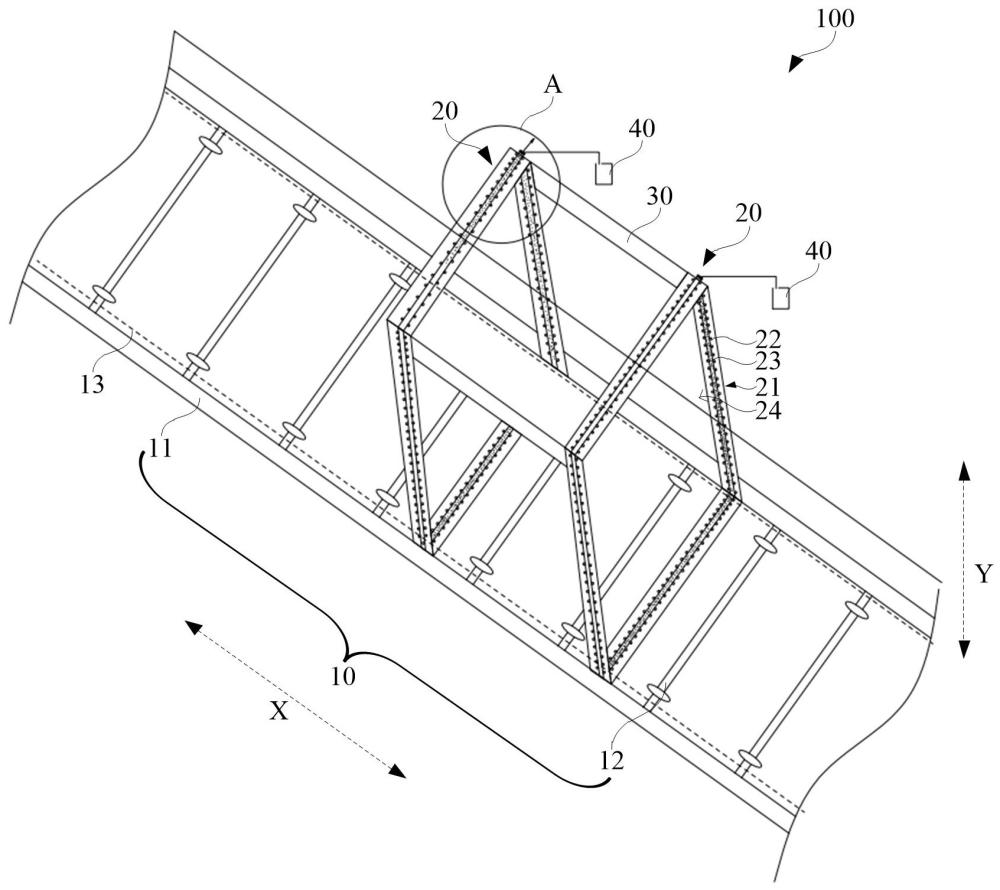

12.根據權利要求1-6任一項所述的清掃除塵裝置，其特征在于，所述輸送機構(10)包括支撐架(11)及轉動設于所述支撐架(11)的若干輸送輥(12)，全部所述輸送輥(12)沿所述輸送機構(10)的輸送方向并列且間隔，所述清掃機構(20)設于所述支撐架(11)。

13.一種電池生產系統，其特征在于，所述電池生產系統包括權利要求1-12任一項所述的清掃除塵裝置。

技術總結
本申請涉及一種清掃除塵裝置及電池生產系統，在清掃過程中，通過輸送機構驅使匣缽向前輸送，當匣缽與毛刷接觸時，利用毛刷和匣缽之間的相對摩擦，實現對匣缽表面的有效清潔，其結構簡單，清潔操作方便。由于清掃件上還具有吸嘴，因此，在抽吸設備的抽吸下，被毛刷掃落的粉塵吸入至吸嘴中，以便得到有效收集。本吸嘴和毛刷均設置在清掃件上，這樣吸塵和清掃動作均集中在清掃件上，使得掃落的粉塵能及時被抽吸，降低掃落的粉塵因向外擴散而容易進入設備中的幾率，有利于延長設備使用壽命。

技術研發人員：孫昌剛,方茂文,陳焱,康欽銀,謝吳彬,蔡偉,李其隆,張朗,姜雄
受保護的技術使用者：寧德時代新能源科技股份有限公司
技術研發日：20240416
技術公布日：2025/4/28
