本技術涉及死水凈化，更具體地涉及一種死水凈化裝置。

背景技術：

1、死水是指在管道或容器中停留時間較長，很少流動或停滯不動的水，這種水容易受到外界環境的影響而造成水質惡化，例如細菌滋生、異味產生、有機物質積聚等問題，而死水凈化裝置是一種用于處理長期停留在管道或容器中的靜止水，以消除其中可能存在的細菌、異味和有害物質的裝置。

2、但是目前現有的死水凈化裝置，在實際進行使用時死水凈化裝置需要定期清潔、更換濾芯、消毒等維護工作，操作和維護較為繁瑣，此外現有的死水凈化裝置在內部出現故障或者凈化效果不佳時，無法及時發現并處理，可能會導致因飲用不衛生的水對身體健康造成影響，存在一定的隱患。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種死水凈化裝置，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種死水凈化裝置，所述凈化箱頂部活動連接有維修保養蓋板，所述維修保養蓋板頂部一側固定連接有臭氧發生器，所述維修保養蓋板頂部靠近臭氧發生器的一側固定連接有臭氧存儲罐，所述臭氧存儲罐表面一側固定連接有連接管道，所述連接管道表面一側開設有閥門，所述維修保養蓋板頂部遠離臭氧存儲罐的一側表面固定連接有電源組件，所述維修保養蓋板底部位于凈化箱內部一側固定連接有紫外線照射燈，所述凈化箱表面一側靠近底部位置活動連接有進水管道，所述進水管道表面遠離凈化箱的一側位置活動套接有連接閥，所述進水管道表面一側開設有開關閥，所述凈化箱內部遠離進水管道的位置開設有水質檢測器，所述凈化箱表面靠近凈化箱內部固定連接的水質檢測器位置固定連接有信號接收器，所述凈化箱表面靠近底部且遠離進水管道的一側活動連接有出水管道，通過水質檢測器和信號接收器，有利于實時反饋凈化箱內部的水質是否符合凈化要求，并及時發出預警，避免因誤食未凈化的水源導致身體健康受到影響；

3、進一步的，所述凈化箱位于活動連接進水管道以及出水管道位置均開設有連接孔洞，所述凈化箱內部遠離開設的水質檢測器位置固定連接有阻流板，通過阻流板，有利于將進入的水源進行阻隔，防止水流速度較快無法有效的將水源進行凈化消毒。

4、進一步的，所述維修保養蓋板底部一側位于固定連接紫外線照射燈的另一側固定連接有緩沖板，通過緩沖板，有利于將將水流速度進行江都，便于臭氧存儲罐內的臭氧進入凈化箱內部，并經臭氧分解水中的有機物質，去除異味、提高水質清潔度。

5、進一步的，所述進水管道內部開設有管道內腔，所述進水管道表面開設的開關閥位于管道內腔內部位置固定連接有閥芯，通過閥芯，有利于將進水管道內部進行水流速度進行控制。

6、進一步的，所述進水管道內部靠近凈化箱的一側開設有活性炭濾塊，通過活性炭濾塊，有利于將水中的顆粒雜質進行阻隔，防止進入凈化箱內部，并經活性炭濾塊通過吸附作用去除水中的有機物質、異味物質，改善水質口感。

7、進一步的，所述連接閥內部開設有安裝孔槽，所述連接閥位于活動套接進水管道的位置開設有限位滑塊，所述限位滑塊活動連接在進水管道表面內部位置，所述進水管道外觀結構與出水管道完全相同，通過出水管道，有利于將過濾的水進行排出。

8、本實用新型的技術效果和優點：

9、1.本實用新型通過設有紫外線照射燈和活性炭濾塊，有利于經紫外線照射燈將凈化箱內部進行自動殺菌消毒，并經活性炭濾塊進入凈化箱內部的水源進行過濾，防止較大的顆粒雜質進入，從而降低清潔以及濾芯的更換維護的操作步驟。

10、2.本實用新型通過設有水質檢測器和信號接收器，有利于實時將凈化箱內部的水質進行檢測，防止內部的水質凈化出現故障無法將死水進行凈化時，難以及時發現的問題，避免因誤食用無凈化的水源導致身體健康受到影響的問題。

技術特征：

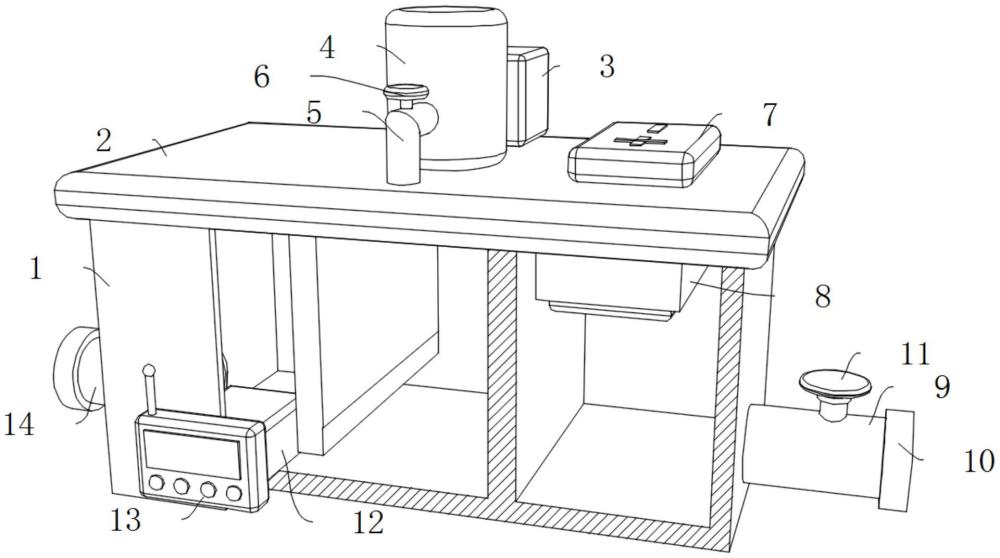

1.一種死水凈化裝置，包括凈化箱(1)，其特征在于：所述凈化箱(1)頂部活動連接有維修保養蓋板(2)，所述維修保養蓋板(2)頂部一側固定連接有臭氧發生器(3)，所述維修保養蓋板(2)頂部靠近臭氧發生器(3)的一側固定連接有臭氧存儲罐(4)，所述臭氧存儲罐(4)表面一側固定連接有連接管道(5)，所述連接管道(5)表面一側開設有閥門(6)，所述維修保養蓋板(2)頂部遠離臭氧存儲罐(4)的一側表面固定連接有電源組件(7)，所述維修保養蓋板(2)底部位于凈化箱(1)內部一側固定連接有紫外線照射燈(8)，所述凈化箱(1)表面一側靠近底部位置活動連接有進水管道(9)，所述進水管道(9)表面遠離凈化箱(1)的一側位置活動套接有連接閥(10)，所述進水管道(9)表面一側開設有開關閥(11)，所述凈化箱(1)內部遠離進水管道(9)的位置開設有水質檢測器(12)，所述凈化箱(1)表面靠近凈化箱(1)內部固定連接的水質檢測器(12)位置固定連接有信號接收器(13)，所述凈化箱(1)表面靠近底部且遠離進水管道(9)的一側活動連接有出水管道(14)。

2.根據權利要求1所述的一種死水凈化裝置，其特征在于：所述凈化箱(1)位于活動連接進水管道(9)以及出水管道(14)位置均開設有連接孔洞(101)，所述凈化箱(1)內部遠離開設的水質檢測器(12)位置固定連接有阻流板(102)。

3.根據權利要求1所述的一種死水凈化裝置，其特征在于：所述維修保養蓋板(2)底部一側位于固定連接紫外線照射燈(8)的另一側固定連接有緩沖板(201)。

4.根據權利要求1所述的一種死水凈化裝置，其特征在于：所述進水管道(9)內部開設有管道內腔(901)，所述進水管道(9)表面開設的開關閥(11)位于管道內腔(901)內部位置固定連接有閥芯(15)。

5.根據權利要求1所述的一種死水凈化裝置，其特征在于：所述進水管道(9)內部靠近凈化箱(1)的一側開設有活性炭濾塊(16)。

6.根據權利要求1所述的一種死水凈化裝置，其特征在于：所述連接閥(10)內部開設有安裝孔槽(1001)，所述連接閥(10)位于活動套接進水管道(9)的位置開設有限位滑塊(1002)，所述限位滑塊(1002)活動連接在進水管道(9)表面內部位置，所述進水管道(9)外觀結構與出水管道(14)完全相同。

技術總結
本技術涉及死水凈化技術領域，且公開了一種死水凈化裝置，所述凈化箱頂部活動連接有維修保養蓋板，所述維修保養蓋板頂部一側固定連接有臭氧發生器，所述維修保養蓋板頂部靠近臭氧發生器的一側固定連接有臭氧存儲罐，所述臭氧存儲罐表面一側固定連接有連接管道，所述連接管道表面一側開設有閥門，所述凈化箱表面一側靠近底部位置活動連接有進水管道，所述進水管道表面遠離凈化箱的一側位置活動套接有連接閥，進水管道表面一側開設有開關閥，凈化箱內部遠離進水管道的位置開設有水質檢測器，通過水質檢測器和信號接收器，有利于實時反饋凈化箱內部的水質是否符合凈化要求，并及時發出預警，避免因誤食未凈化的水源導致身體健康受到影響。

技術研發人員：彭德杰,馬蘭
受保護的技術使用者：邯鄲市凱忠污水處理有限公司
技術研發日：20240402
技術公布日：2025/4/28
