本技術涉及除塵裝置，尤其涉及一種無氣泡pet保護膜生產用除塵裝置。

背景技術：

1、保護膜按照用途可以分為數碼產品保護膜，汽車保護膜，家用保護膜，食品保鮮保護膜等，隨著手機等數碼產品在中國的普及，保護膜已經慢慢的成為屏幕保護膜的一種統稱，而其在屏幕保護膜領域的功能也是五花八門，現如今無氣泡pet保護膜生產過程中需要進行除塵。

2、中國專利cn216126232u公開了一種無氣泡pet保護膜生產用除塵裝置，該技術方案，通過設置二號電機、移動桿、連接桿和滑桿，可以更好的對無氣泡pet保護膜生產用除塵裝置進行伸縮除塵，避免了大部分的無氣泡pet保護膜生產用除塵裝置難以進行伸縮除塵的問題，從而更好的為無氣泡pet保護膜生產用除塵裝置的使用帶來了便利；

3、在使用過程中，無氣泡pet保護膜在生產過程中可能會攜帶靜電，靜電會使灰塵頑固的附著于保護膜的表面，但該無氣泡pet保護膜生產用除塵裝置，并不具備靜電消除功能，裝置對保護膜的除塵效果較差，對保護膜的除塵質量較低。

4、因此，有必要提供一種新的無氣泡pet保護膜生產用除塵裝置解決上述技術問題。

技術實現思路

1、本實用新型提供一種無氣泡pet保護膜生產用除塵裝置，解決的技術問題是無氣泡pet保護膜生產用除塵裝置，并不具備靜電消除功能，裝置對保護膜的除塵效果較差。

2、為解決上述技術問題，本實用新型提供的無氣泡pet保護膜生產用除塵裝置，包括底板，所述底板上表面的一端固定連接有防護箱，所述防護箱內壁的底部設置有第一導向輥，所述防護箱的兩側面均開設有第一通口，所述防護箱內壁頂部的兩側均固定連接有靜電消除棒；

3、所述底板的上表面固定連接有除塵箱，所述除塵箱的兩端面均開設有第二通口，所述除塵箱內壁的頂部豎向固定連接有電動伸縮桿，所述電動伸縮桿的底端橫向固定連接有容納箱，所述容納箱的底部通過驅動機構設置有能夠沿水平方向移動的吸塵盤，所述除塵箱的頂部固定連接有與所述吸塵盤連通的吸塵機構。

4、優選的，所述驅動機構包括螺紋桿，所述螺紋桿轉動連接于所述容納箱的內腔，所述螺紋桿的表面螺紋連接有螺紋套，所述螺紋套的底部固定連接有連接塊，所述連接塊的底部能夠活動地延伸至所述容納箱的外部，且與所述吸塵盤的上表面固定連接。

5、優選的，所述容納箱頂部的一端固定連接有外殼，所述外殼的內腔豎向固定連接有電機，所述電機的輸出軸能夠轉動地延伸至所述容納箱的內腔，且固定連接有第一錐形齒輪，所述螺紋桿表面的一端固定連接有與所述第一錐形齒輪嚙合的第二錐形齒輪。

6、優選的，所述容納箱的底部橫向開設有供所述連接塊移動的導向口。

7、優選的，所述吸塵機構包括防護盒，所述防護盒固定連接于所述除塵箱的頂部，所述防護盒的內腔設置有吸塵風機，所述防護盒的進氣口通過連接軟管與所述吸塵盤連通，所述吸塵風機的出氣口連通有排氣管，所述排氣管的另一端延伸至所述防護盒的外部。

8、優選的，所述除塵箱內壁的底部設置有若干個第二導向輥。

9、優選的，所述防護箱與所述除塵箱的表面均通過若干個螺栓拆卸連接有檢修箱門。

10、與相關技術相比較，本實用新型提供的無氣泡pet保護膜生產用除塵裝置具有如下有益效果：

11、本實用新型提供一種無氣泡pet保護膜生產用除塵裝置，通過保護膜穿過第一通口的內部，進入防護箱的內腔后，靜電消除棒工作，即可對保護膜的表面進行靜電消除，進而使保護膜表面附著的灰塵更加的活躍，當靜電消除后的保護膜通過第二通口的內部進入除塵箱的內腔后，即可通過吸塵機構工作，吸取吸塵盤內部的氣流，使吸塵盤內部產生負壓，通過吸塵盤即可對灰塵進行吸除，提高對保護膜的除塵效果，提高保護膜的成品質量，利于保護膜的生產加工使用，且通過除塵過程中，電動伸縮桿帶動吸塵盤升降，驅動機構帶動吸塵盤往復移動，擴大除塵工作范圍，進而提高對保護膜除塵效果。

技術特征：

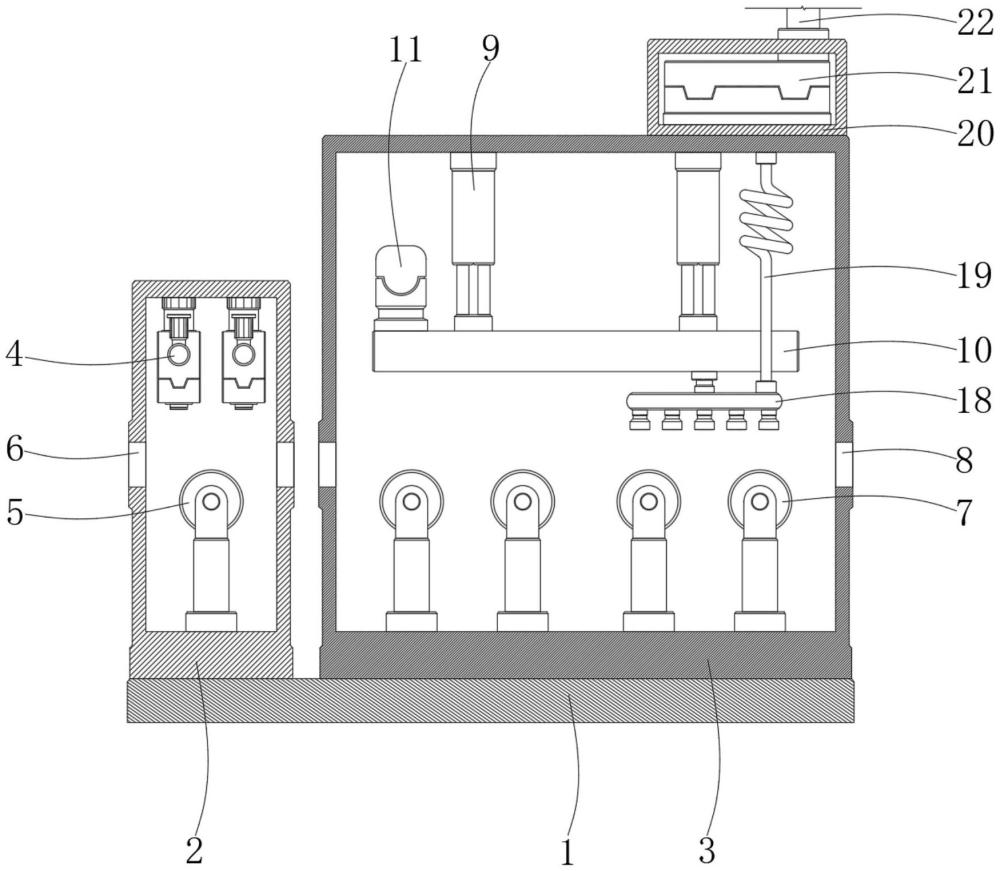

1.一種無氣泡pet保護膜生產用除塵裝置，包括底板(1)，其特征在于，所述底板(1)上表面的一端固定連接有防護箱(2)，所述防護箱(2)內壁的底部設置有第一導向輥(5)，所述防護箱(2)的兩側面均開設有第一通口(6)，所述防護箱(2)內壁頂部的兩側均固定連接有靜電消除棒(4)；

2.根據權利要求1所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述驅動機構包括螺紋桿(13)，所述螺紋桿(13)轉動連接于所述容納箱(10)的內腔，所述螺紋桿(13)的表面螺紋連接有螺紋套(16)，所述螺紋套(16)的底部固定連接有連接塊(17)，所述連接塊(17)的底部能夠活動地延伸至所述容納箱(10)的外部，且與所述吸塵盤(18)的上表面固定連接。

3.根據權利要求2所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述容納箱(10)頂部的一端固定連接有外殼(11)，所述外殼(11)的內腔豎向固定連接有電機(12)，所述電機(12)的輸出軸能夠轉動地延伸至所述容納箱(10)的內腔，且固定連接有第一錐形齒輪(14)，所述螺紋桿(13)表面的一端固定連接有與所述第一錐形齒輪(14)嚙合的第二錐形齒輪(15)。

4.根據權利要求2所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述容納箱(10)的底部橫向開設有供所述連接塊(17)移動的導向口。

5.根據權利要求1所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述吸塵機構包括防護盒(20)，所述防護盒(20)固定連接于所述除塵箱(3)的頂部，所述防護盒(20)的內腔設置有吸塵風機(21)，所述防護盒(20)的進氣口通過連接軟管(19)與所述吸塵盤(18)連通，所述吸塵風機(21)的出氣口連通有排氣管(22)，所述排氣管(22)的另一端延伸至所述防護盒(20)的外部。

6.根據權利要求1所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述除塵箱(3)內壁的底部設置有若干個第二導向輥(7)。

7.根據權利要求1所述的無氣泡pet保護膜生產用除塵裝置，其特征在于，所述防護箱(2)與所述除塵箱(3)的表面均通過若干個螺栓拆卸連接有檢修箱門。

技術總結
本技術提供一種無氣泡PET保護膜生產用除塵裝置，包括底板，所述底板上表面的一端固定連接有防護箱，所述防護箱內壁的底部設置有第一導向輥，所述防護箱的兩側面均開設有第一通口，所述防護箱內壁頂部的兩側均固定連接有靜電消除棒，所述底板的上表面固定連接有除塵箱，所述除塵箱的兩端面均開設有第二通口。該無氣泡PET保護膜生產用除塵裝置，通過靜電消除棒工作，即可對保護膜的表面進行靜電消除，進而使保護膜表面附著的灰塵更加的活躍，吸塵機構工作，吸取吸塵盤內部的氣流，使吸塵盤內部產生負壓，通過吸塵盤即可對灰塵進行吸除，提高對保護膜的除塵效果，提高保護膜的成品質量。

技術研發人員：薛潔
受保護的技術使用者：蘇州飛益達包裝科技有限公司
技術研發日：20240605
技術公布日：2025/4/28
