本技術涉及塑料加工，具體為一種聚氨酯塑料制品加工用清洗裝置。

背景技術：

1、聚氨酯泡沫塑料，是異氰酸酯和羥基化合物經聚合發泡制成，按其硬度可分為軟質和硬質兩類，其中軟質為主要品種。一般來說，它具有極佳的彈性、柔軟性、伸長率和壓縮強度；化學穩定性好，耐許多溶劑和油類；耐磨性優良，較天然海綿大20倍；還有優良的加工性、絕熱性、黏合性等性能，是一種性能優良的緩沖材料，但價格較高。可用于沙發的制作。

2、現有技術公開了申請?zhí)枮椋?02123182142.9的一種聚氨酯塑料制品加工用原料清洗裝置，聚氨酯塑料加工技術領域，包括清洗殼體，所述清洗殼體內通過連接件連接有清洗桶，所述清洗桶內設有攪拌桿，所述攪拌桿上設有清洗桿，所述攪拌桿的一端穿過所述清洗桶的側壁延伸至外側連接有電機的輸出端，所述清洗桶的底部設有出水孔，所述清洗桶的頂部連接有進水口；所述清洗殼體的底部開設有出水口，所述出水口與所述出水孔連通，所述清洗殼體的頂部開設有與所述清洗桶連通的第一進料口，所述清洗殼體的底部開設有與所述清洗桶連通的第一出料口，實現防止部分原料浮在水面上的效果，提高了清洗效率。

3、但是現有的技術還存在以下不足，首先上述裝置在進行使用時，是通過浸泡攪拌的方式進行清洗的，但是通過單一的攪拌方式難以使物料完全清理，導致清洗效率低，清洗效果差的情況。

技術實現思路

1、本實用新型的目的在于提供一種聚氨酯塑料制品加工用清洗裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種聚氨酯塑料制品加工用清洗裝置，包括承載機構和清洗機構，所述清洗機構固定連接于承載機構的表面。

3、所述清洗機構包括切換單元和循環單元，所述切換單元固定連接于承載機構的頂部，所述循環單元固定連接于承載機構的側面。

4、優選的，所述承載機構由外殼、支撐腿、頂蓋、拓展殼和放置架組成，所述支撐腿固定連接于外殼的底部，所述頂蓋轉動連接于外殼的頂部，所述拓展殼固定連接于頂蓋的頂部，所述放置架固定連接于外殼的內部，起到主要承載作用。

5、優選的，所述切換單元由液壓組件、隔板、伸縮桿、調節芯和噴頭組成，所述液壓組件固定連接于拓展殼的頂部，所述隔板固定連接于頂蓋和拓展殼之間，所述伸縮桿活動連接于液壓組件的底部，所述調節芯固定連接于伸縮桿的底部，所述噴頭固定連接于隔板的底部，便于切換清洗壓力，提高清洗效果。

6、優選的，所述循環單元由回流管、過濾殼、過濾管、驅動泵和連接軟管組成，所述回流管固定連接于過濾殼與外殼之間，所述過濾殼固定連接于外殼的側面，所述過濾管固定連接于過濾殼的內部，所述驅動泵固定連接于過濾殼的頂部，所述連接軟管連通于驅動泵和拓展殼的內部，便于對清洗液進行過濾循環，以便于重復使用。

7、優選的，所述調節芯的表面設置有連通槽，其中調節芯插接于噴頭的內部，便于通過改變調節芯的高度來對內部噴洗壓力進行調節，達到高低壓噴淋的切換，提高清洗效果。

8、優選的，所述外殼的內壁設置有加熱組件，有助于控制內部水溫，便于更好的去除聚氨酯塑料制品表面的雜質，以便于提高清洗效果。

9、優選的，所述過濾管的表面設置有透明蓋板，且通過螺紋連接，便于對過濾管內部的濾芯狀態進行觀察，并方便對內部濾芯進行維修或更換。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該聚氨酯塑料制品加工用清洗裝置，采用高壓噴淋和加熱系統，能夠迅速去除聚氨酯塑料制品表面的污漬和雜質，提高清洗效率，在高壓噴淋后，調節至低壓噴淋以較低的水壓和較大的噴淋面積，對制品進行全面細致的沖洗，進一步去除殘留的污漬和清洗液，提高清洗效率。

12、2、該聚氨酯塑料制品加工用清洗裝置，通過采用循環系統和廢水處理系統，減少水資源浪費和環境污染，并適用于不同尺寸和形狀的聚氨酯塑料制品的清洗，具有較強的通用性。

技術特征：

1.一種聚氨酯塑料制品加工用清洗裝置，包括承載機構(1)和清洗機構(2)，其特征在于：所述清洗機構(2)固定連接于承載機構(1)的表面；

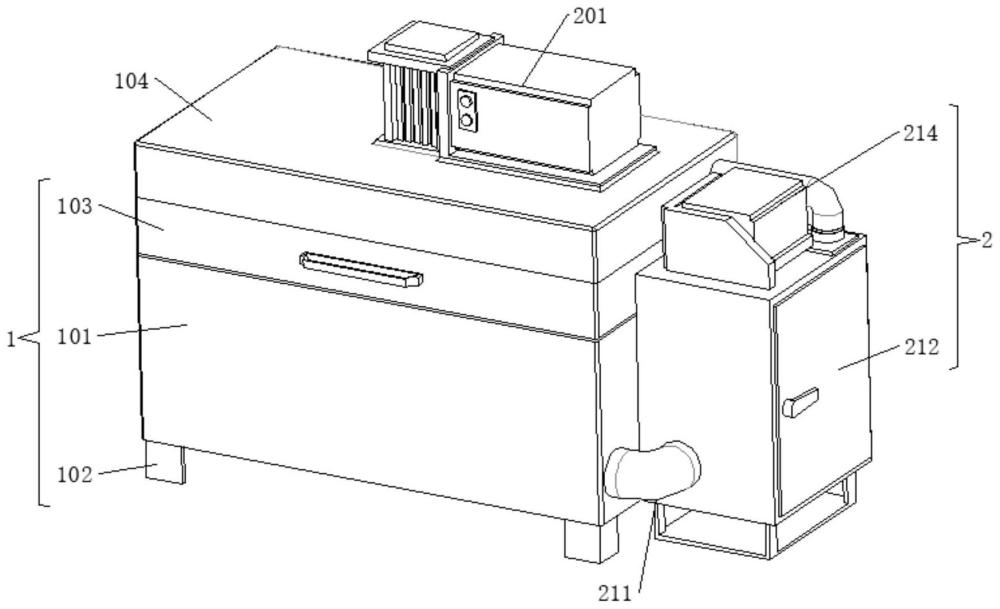

2.根據權利要求1所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述承載機構(1)由外殼(101)、支撐腿(102)、頂蓋(103)、拓展殼(104)和放置架(105)組成，所述支撐腿(102)固定連接于外殼(101)的底部，所述頂蓋(103)轉動連接于外殼(101)的頂部，所述拓展殼(104)固定連接于頂蓋(103)的頂部，所述放置架(105)固定連接于外殼(101)的內部。

3.根據權利要求2所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述切換單元由液壓組件(201)、隔板(202)、伸縮桿(203)、調節芯(204)和噴頭(205)組成，所述液壓組件(201)固定連接于拓展殼(104)的頂部，所述隔板(202)固定連接于頂蓋(103)和拓展殼(104)之間，所述伸縮桿(203)活動連接于液壓組件(201)的底部，所述調節芯(204)固定連接于伸縮桿(203)的底部，所述噴頭(205)固定連接于隔板(202)的底部。

4.根據權利要求3所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述循環單元由回流管(211)、過濾殼(212)、過濾管(213)、驅動泵(214)和連接軟管(215)組成，所述回流管(211)固定連接于過濾殼(212)與外殼(101)之間，所述過濾殼(212)固定連接于外殼(101)的側面，所述過濾管(213)固定連接于過濾殼(212)的內部，所述驅動泵(214)固定連接于過濾殼(212)的頂部，所述連接軟管(215)連通于驅動泵(214)和拓展殼(104)的內部。

5.根據權利要求4所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述調節芯(204)的表面設置有連通槽，其中調節芯(204)插接于噴頭(205)的內部。

6.根據權利要求5所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述外殼(101)的內壁設置有加熱組件。

7.根據權利要求6所述的一種聚氨酯塑料制品加工用清洗裝置，其特征在于：所述過濾管(213)的表面設置有透明蓋板，且通過螺紋連接。

技術總結
本技術涉及塑料加工技術領域，且公開了一種聚氨酯塑料制品加工用清洗裝置，包括承載機構和清洗機構，清洗機構固定連接于承載機構的表面，清洗機構包括切換單元和循環單元，切換單元固定連接于承載機構的頂部，循環單元固定連接于承載機構的側面。該聚氨酯塑料制品加工用清洗裝置，采用高壓噴淋和加熱系統，能夠迅速去除聚氨酯塑料制品表面的污漬和雜質，提高清洗效率，在高壓噴淋后，低壓噴淋頭以較低的水壓和較大的噴淋面積，對制品進行全面細致的沖洗，進一步去除殘留的污漬和清洗液，提高清洗效率，通過采用循環系統和廢水處理系統，減少水資源浪費和環境污染，并適用于不同尺寸和形狀的聚氨酯塑料制品的清洗，具有較強的通用性。

技術研發人員：陳太東,左啟進
受保護的技術使用者：江蘇中懋材料科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
