本技術屬于煙草生產設備輔助工具，具體涉及一種膨脹單元噴汽耙釘簡易保養工具。

背景技術：

1、現如今煙草行業制絲車間葉絲生產加工環節的葉絲膨脹干燥工序，葉絲膨脹過程采用了sirox膨脹單元，主要對煙絲進行加溫加濕，滿足烘絲工序的水分要求。為保證sirox膨脹單元的穩定運行和生產煙絲的質量，每日的保養是必不可少的，其中，噴汽耙釘的保養尤為重要。然而，由于sirox膨脹單元腔體狹小，噴汽耙釘的數量較多且長期暴露在高溫、高壓下黏附了許多雜質，操作人員保養強度較大，耗時較長。

技術實現思路

1、本實用新型的目的在于提供一種膨脹單元噴汽耙釘簡易保養工具，以解決操作人員保養噴汽耙釘的強度大，耗時較長的問題。

2、為實現上述目的，本申請是通過以下技術方案實現的：

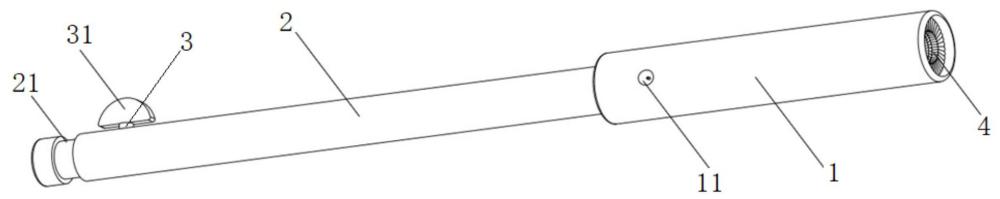

3、一種膨脹單元噴汽耙釘簡易保養工具，包括清潔頭和握把，所述清潔頭和握把通過螺釘連接成一體結構；所述握把為圓管形結構，在握把遠離清潔頭一側的內腔設置有水閥，所述水閥的閥軸穿過握把側壁后與手輪連接，且握把靠近水閥的一端連接水管；所述握把的另一端插入清潔頭內，并且在側壁上設置有螺紋孔；

4、所述清潔頭為圓管形結構，在清潔頭的腔體內設置有一帶中間通孔的薄壁，將清潔頭的腔體分為兩部分，分別為安裝腔及清潔腔，在與安裝腔對應的側壁上設置有與螺紋孔一一對應的安裝孔；在清潔腔內設置有鋼絲層。

5、進一步的，在手輪與水管之間的握把側壁上設置有一圈凹槽。

6、進一步的，在握把的另一端設置有兩個對稱的軸向凹槽，螺紋孔位于兩個軸向凹槽之間的側壁上。

7、進一步的，所述螺紋孔不與握把的內腔連通。

8、進一步的，在安裝腔內設置有兩個軸向凸起，與軸向凹槽一一對應。

9、進一步的，在安裝腔內設置有與薄壁貼合的密封圈，所述中間通孔的孔徑大于握把內腔直徑，但小于握把的外徑。

10、進一步的，所述鋼絲層為圓筒形，安裝于清潔腔內，且所述鋼絲層為一層或兩層。

11、本實用新型的有益效果是：

12、本技術方案通過清潔頭套于噴汽耙釘上進行轉動清洗，方便操作人員使用的同時，能夠有效降低sirox膨脹單元噴汽耙釘的保養強度。

技術特征：

1.一種膨脹單元噴汽耙釘簡易保養工具，其特征在于，包括清潔頭和握把，所述清潔頭和握把通過螺釘連接成一體結構；所述握把為圓管形結構，在握把遠離清潔頭一側的內腔設置有水閥，所述水閥的閥軸穿過握把側壁后與手輪連接，且握把靠近水閥的一端連接水管；所述握把的另一端插入清潔頭內，并且在側壁上設置有螺紋孔；

2.根據權利要求1所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，在手輪與水管之間的握把側壁上設置有一圈凹槽。

3.根據權利要求1所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，在握把的另一端設置有兩個對稱的軸向凹槽，螺紋孔位于兩個軸向凹槽之間的側壁上。

4.根據權利要求1所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，所述螺紋孔不與握把的內腔連通。

5.根據權利要求3所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，在安裝腔內設置有兩個軸向凸起，與軸向凹槽一一對應。

6.根據權利要求1所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，在安裝腔內設置有與薄壁貼合的密封圈，所述中間通孔的孔徑大于握把內腔直徑，但小于握把的外徑。

7.根據權利要求1所述的膨脹單元噴汽耙釘簡易保養工具，其特征在于，所述鋼絲層為圓筒形，安裝于清潔腔內，且所述鋼絲層為一層或兩層。

技術總結
本技術屬于煙草生產設備輔助工具技術領域，具體涉及一種膨脹單元噴汽耙釘簡易保養工具，包括清潔頭和握把，清潔頭和握把通過螺釘連接成一體結構；在握把遠離清潔頭一側的內腔設置有水閥，水閥的閥軸穿過握把側壁后與手輪連接，且握把靠近水閥的一端連接水管；握把的另一端插入清潔頭內，并且在側壁上設置有螺紋孔；清潔頭為圓管形結構，在清潔頭的腔體內設置有一帶中間通孔的薄壁，將清潔頭的腔體分為兩部分，分別為握把安裝腔及清潔腔，在與握把安裝腔對應的側壁上設置有與螺紋孔一一對應的安裝孔；在清潔腔內設置有鋼絲層。本技術方案通過清潔頭套于噴汽耙釘上進行轉動清洗，方便操作人員使用的同時，能夠有效降低噴汽耙釘的保養強度。

技術研發人員：朱澤排,曹杰,單顯騰,陳瑞,劉卓鑫
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240612
技術公布日：2025/4/28
