本技術屬于光伏板清理，具體地說是一種光伏發電板用清理結構。

背景技術：

1、光伏板也叫太陽能電池板，是一種利用太陽光將光能轉換為電能的裝置，光伏發電具有清潔、可再生、分布廣泛等優點，是一種清潔能源。

2、目前現有技術中光伏板主要由半導體材料和玻璃或塑料等保護材料組成，其工作原理是當太陽光照射到半導體材料上時，會在材料內產生電子－空穴對，通過外部電路將這些電子引導出來，形成電流，從而產生電能。

3、由于光伏板安裝在室外，在長時間的靜止后，其表面會覆蓋大量的灰塵雜質，進而影響光伏板的發電效果，進而需要清理，因此，針對上述問題提出一種光伏發電板用清理結構。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本實用新型提出一種光伏發電板用清理結構。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種光伏發電板用清理結構，包括一對固定條，所述固定條為對稱設置；所述固定條側壁固接有伺服電機；所述固定條側壁開設有卡槽；所述伺服電機輸出端絲杠螺母副連接有移動塊；所述移動塊側壁固接有連接塊；所述連接塊側壁設有清潔桿；所述清潔桿底部固接有清潔棉；所述固定條底部開設有一對通孔；所述卡槽內側壁固接有一對第一彈簧；所述第一彈簧端部固接有擠壓板；所述擠壓板底部固接有拉桿；所述拉桿貫穿通孔與擠壓板固接；所述清潔桿頂部開設有一對固定槽；所述清潔桿側壁開設有一對滑動槽；所述滑動槽內側壁固接有第二彈簧；所述第二彈簧端部固接有固定銷；所述連接塊側壁開設有固定孔；所述固定銷在滑動槽內側壁滑動連接。

3、優選的，所述滑動槽內側壁開設有滑孔；所述滑孔內側壁設有撥桿；所述撥桿固接在固定銷側壁。

4、優選的，所述固定銷側壁設有拆卸桿；所述拆卸桿固接在固定銷側壁；所述拆卸桿端部固接有拉環。

5、優選的，所述連接塊底部設有刮條；所述刮條固接在連接塊底部。

6、優選的，所述卡槽內側壁設有橡膠板；所述橡膠板固接在卡槽內側壁底部。

7、本實用新型的有益效果：

8、1.本實用新型提供一種光伏發電板用清理結構，通過設置的清理設備，從而實現了清理自動化，可以同時實現對光伏板的清潔，有效地減少了清理的時間，降低了維護成本。

9、2.本實用新型提供一種光伏發電板用清理結構，通過設置的夾緊裝置，有效地提高了設備的固定效果，從而有效地提高了設備運行的穩定性，同時提高了設備的使用范圍。

技術特征：

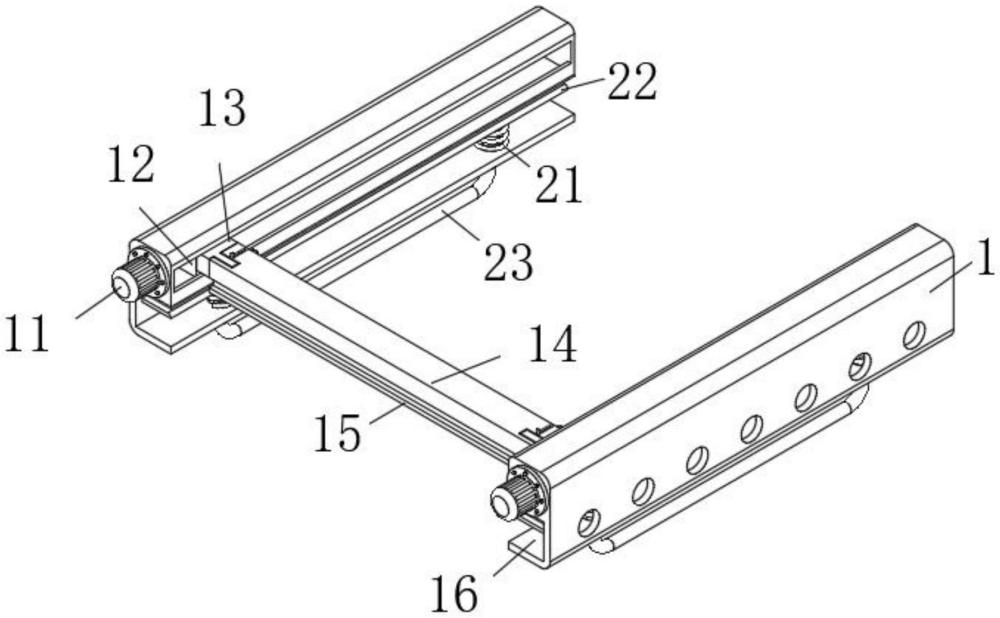

1.一種光伏發電板用清理結構，包括一對固定條(1)，其特征在于：所述固定條(1)為對稱設置；所述固定條(1)側壁固接有伺服電機(11)；所述固定條(1)側壁開設有卡槽(16)；所述伺服電機(11)輸出端絲杠螺母副連接有移動塊(12)；所述移動塊(12)側壁固接有連接塊(13)；所述連接塊(13)側壁設有清潔桿(14)；所述清潔桿(14)底部固接有清潔棉(15)；所述固定條(1)底部開設有一對通孔(2)；所述卡槽(16)內側壁固接有一對第一彈簧(21)；所述第一彈簧(21)端部固接有擠壓板(22)；所述擠壓板(22)底部固接有拉桿(23)；所述拉桿(23)貫穿通孔(2)與擠壓板(22)固接；所述清潔桿(14)頂部開設有一對固定槽(3)；所述清潔桿(14)側壁開設有一對滑動槽(31)；所述滑動槽(31)內側壁固接有第二彈簧(32)；所述第二彈簧(32)端部固接有固定銷(33)；所述連接塊(13)側壁開設有固定孔(34)；所述固定銷(33)在滑動槽(31)內側壁滑動連接。

2.如權利要求1所述的一種光伏發電板用清理結構，其特征在于：所述滑動槽(31)內側壁開設有滑孔(4)；所述滑孔(4)內側壁設有撥桿(41)；所述撥桿(41)固接在固定銷(33)側壁。

3.如權利要求2所述的一種光伏發電板用清理結構，其特征在于：所述固定銷(33)側壁設有拆卸桿(5)；所述拆卸桿(5)固接在固定銷(33)側壁；所述拆卸桿(5)端部固接有拉環(51)。

4.如權利要求1所述的一種光伏發電板用清理結構，其特征在于：所述連接塊(13)底部設有刮條(6)；所述刮條(6)固接在連接塊(13)底部。

5.如權利要求1所述的一種光伏發電板用清理結構，其特征在于：所述卡槽(16)內側壁設有橡膠板(7)；所述橡膠板(7)固接在卡槽(16)內側壁底部。

技術總結
本技術屬于光伏板清理技術領域，具體地說是一種光伏發電板用清理結構，包括一對固定條，所述固定條為對稱設置；所述固定條側壁固接有伺服電機；所述固定條側壁開設有卡槽；所述伺服電機輸出端絲杠螺母副連接有移動塊；所述移動塊側壁固接有連接塊；所述連接塊側壁設有清潔桿；所述清潔桿底部固接有清潔棉，然后將清潔桿安裝在連接塊端部，需要清理光伏板時，啟動設備，在伺服電機的驅動下，移動塊將會帶動清潔桿上下移動，再配合清潔棉從而完成對光伏板表面的清潔，通過設置的清理設備，從而實現了清理自動化，可以同時實現對光伏板的清潔，有效地減少了清理的時間，降低了維護成本。

技術研發人員：張騫,葉青,宣翔,劉立軍,胡曉勤
受保護的技術使用者：江蘇三升能源科技有限公司
技術研發日：20240521
技術公布日：2025/4/28
