本技術涉及正極材料生產，具體涉及一種正極材料生產車間用銅單質管控機構。

背景技術：

1、銅單質含量偏高導致銅在鋰離子電池負極側富集，形成銅枝晶，刺穿隔膜，從而降低電池的循環壽命，嚴重情況下會導致電池短路，造成電池失控起火，具有極大的安全隱患。

2、與磁性金屬顆粒不同，銅單質不具有磁性，無法通過除鐵器去除，因此，銅單質一旦被引入電池材料則缺乏有效手段清除，基于此，對車間含銅部件的管控是正極材料廠的重點工作，其中，銅部件盡量使用不含銅材質進行替換，一般生產車間會使用大量的電機，包括泵、風機、旋轉閥等，而電機的線圈為銅材質，且無法使用其他材質替換，在運行過程中不可避免地會產生銅顆粒，散落到車間環境中并引入到正極材料內，此外，電機在運行過程中需要散熱，如果將電機密閉處理的方式來隔離銅單質會造成電機過熱而停機。

技術實現思路

1、本實用新型的目的在于克服上述技術不足，提供一種正極材料生產車間用銅單質管控機構，解決現有技術中正極材料生產車間會使用大量的電機，而電機的線圈為銅材質，在運行過程中會產生大量銅顆粒，這些銅單質會散落到車間環境中并引入到正極材料內的問題。

2、為達到上述技術目的，本實用新型采取了以下技術方案：

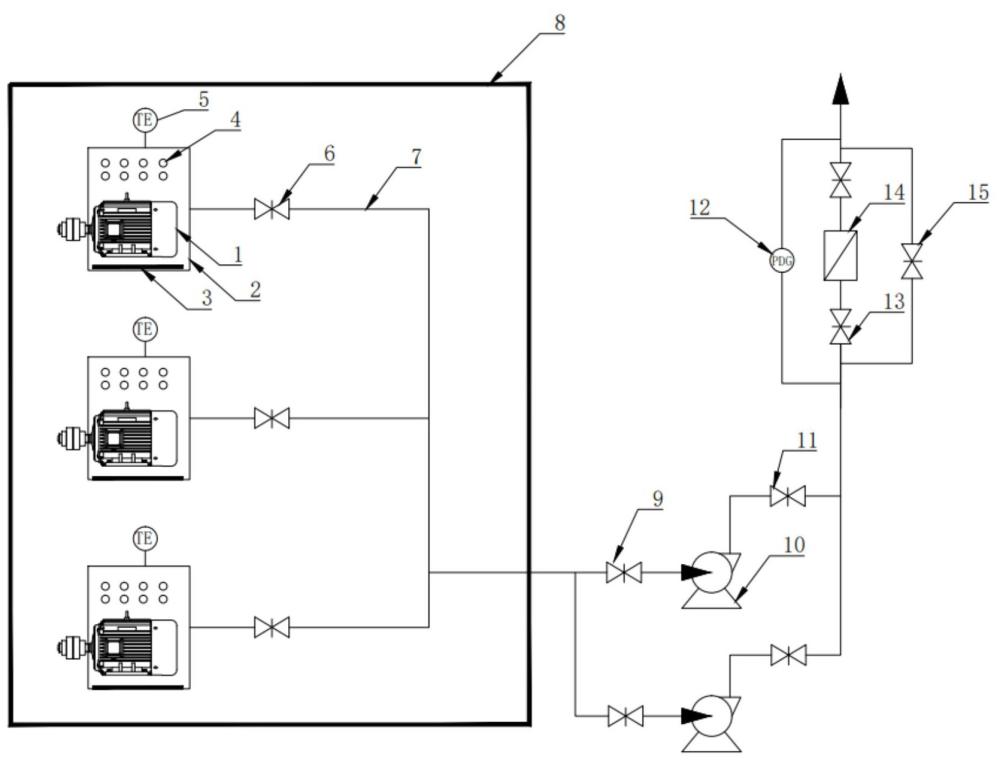

3、本實用新型提供一種正極材料生產車間用銅單質管控機構，用于防止正極材料生產車間內各個電機運行時產生的銅單質引入正極材料內，包括多個防護罩、精密過濾器以及抽氣件，多個所述防護罩均設于所述正極材料生產車間內，且各個所述防護罩分別罩設于各個電機的外側，各個所述防護罩上均開設有多個通氣孔，所述精密過濾器和抽氣件均設于所述正極材料生產車間的外部，所述抽氣件的出氣端與所述精密過濾器連接，所述抽氣件的進氣端經由多個支路分別與多個所述防護罩連接。

4、在本具體實施例中，所述防護罩上安裝有溫度傳感器，用以檢測所述防護罩的內部溫度。

5、在本具體實施例中，所述防護罩的內底部設有粘塵墊，所述粘塵墊用于粘附粒徑較大的銅單質。

6、在本具體實施例中，多個所述支路上均設置有第一控制閥。

7、在本具體實施例中，所述抽氣件包括并聯設于主路上的兩引風機，且兩所述引風機的進氣端和出氣端分別設置有第二控制閥和第三控制閥。

8、在本具體實施例中，所述精密過濾器的進氣端和出氣端分別設置有第四控制閥。

9、在本具體實施例中，所述精密過濾器的進氣端和出氣端之間連接有壓差表。

10、在本具體實施例中，所述精密過濾器的進氣端和出氣端之間還連接有旁支管路，且所述旁支管路上設置有第五控制閥。

11、在本具體實施例中，所述防護罩的材質為塑料或不銹鋼。

12、在本具體實施例中，所述防護罩的開孔面積占防護罩表面面積的2%-10%。

13、與現有技術相比，本實用新型提供的一種正極材料生產車間用銅單質管控機構，通過多個防護罩均設于正極材料生產車間內，且各個防護罩分別罩設于各個電機的外側，各個防護罩上均開設有多個通氣孔，精密過濾器和抽氣件均設于正極材料生產車間的外部，抽氣件的出氣端與精密過濾器連接，抽氣件的進氣端經由多個支路分別與多個防護罩連接，能夠有效地防止電機運行過程中產生的銅單質散落到正極材料生產車間；同時，引風機可加速防護罩內空氣流動，對電機進行降溫，精密過濾器能夠?qū)︺~單質進行過濾，防止銅單質散落到環境中后又被帶回至正極材料生產車間。

技術特征：

1.一種正極材料生產車間用銅單質管控機構，用于防止正極材料生產車間內各個電機運行時產生的銅單質引入正極材料內，其特征在于，包括多個防護罩、精密過濾器以及抽氣件，多個所述防護罩均設于所述正極材料生產車間內，且各個所述防護罩分別罩設于各個電機的外側，各個所述防護罩上均開設有多個通氣孔，所述精密過濾器和抽氣件均設于所述正極材料生產車間的外部，所述抽氣件的出氣端與所述精密過濾器連接，所述抽氣件的進氣端經由多個支路分別與多個所述防護罩連接。

2.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述防護罩上安裝有溫度傳感器，用以檢測所述防護罩的內部溫度。

3.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述防護罩的內底部設有粘塵墊，所述粘塵墊用于粘附粒徑較大的銅單質。

4.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，多個所述支路上均設置有第一控制閥。

5.根據權利要求4所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述抽氣件包括并聯設于主路上的兩引風機，且兩所述引風機的進氣端和出氣端分別設置有第二控制閥和第三控制閥。

6.根據權利要求5所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述精密過濾器的進氣端和出氣端分別設置有第四控制閥。

7.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述精密過濾器的進氣端和出氣端之間連接有壓差表。

8.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述精密過濾器的進氣端和出氣端之間還連接有旁支管路，且所述旁支管路上設置有第五控制閥。

9.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述防護罩的材質為塑料或不銹鋼。

10.根據權利要求1所述一種正極材料生產車間用銅單質管控機構，其特征在于，所述防護罩的開孔面積占防護罩表面面積的2%-10%。

技術總結
本技術公開了一種正極材料生產車間用銅單質管控機構，用于防止正極材料生產車間內各個電機運行時產生的銅單質引入正極材料內，包括多個防護罩、精密過濾器以及抽氣件，多個防護罩均設于正極材料生產車間內，且各個防護罩分別罩設于各個電機的外側，各個防護罩上均開設有多個通氣孔，精密過濾器和抽氣件均設于正極材料生產車間的外部，抽氣件的出氣端與精密過濾器連接，抽氣件的進氣端經由多個支路分別與多個防護罩連接。解決了正極材料生產車間會使用大量的電機，而電機的線圈為銅材質，在運行過程中會產生大量銅顆粒，這些銅單質會散落到車間環境中并引入到正極材料內的問題。

技術研發人員：陳德權,溫益凡,盧兵,曹暉,張軍,柏萬文
受保護的技術使用者：云圖新能源材料（荊州）有限公司
技術研發日：20240625
技術公布日：2025/4/28
