本發明涉及極板清洗，具體涉及一種動態浸泡清洗電解二氧化錳極板的裝置及方法。

背景技術：

1、電解二氧化錳極板通常用于電池制造，特別是在鋰離子電池和電池儲能系統中，其通常與電解液結合使用，形成高效的電池系統。電解二氧化錳極板的清洗是確保電極性能和延長其使用壽命的重要步驟。

2、如授權公告號為cn108539129b，授權公告日為2020年11月10日，名稱為《一種電解二氧化錳的極板沖洗方法》的專利文件，其包括如下步驟：在浸泡池內安裝氣管，在氣管上均勻設置氣孔；將沖洗極板放入浸泡池中，向浸泡池內注入浸泡劑；將氣體接入氣管，使氣體沖到浸泡池內，在浸泡池內產生動態浸泡液，并不斷沖洗極板表面。該專利提供的電解二氧化錳的極板沖洗方法，利用氣體對極板浸泡池進行攪拌鼓動，提高極板的表面清潔程度。

3、現有技術中，利用氣體對極板浸泡池進行攪拌鼓動以提高極板的表面清潔程度，其中，氣體對浸泡池的鼓動程度有限，且氣體由浸泡池底部向頂部移動的過程中，浸泡池中浸泡液的流動方向較為單一，使得浸泡池中存在較多無法通過氣體鼓動的死角。

技術實現思路

1、本發明的目的是提供一種動態浸泡清洗電解二氧化錳極板的裝置及方法，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本發明提供如下技術方案：

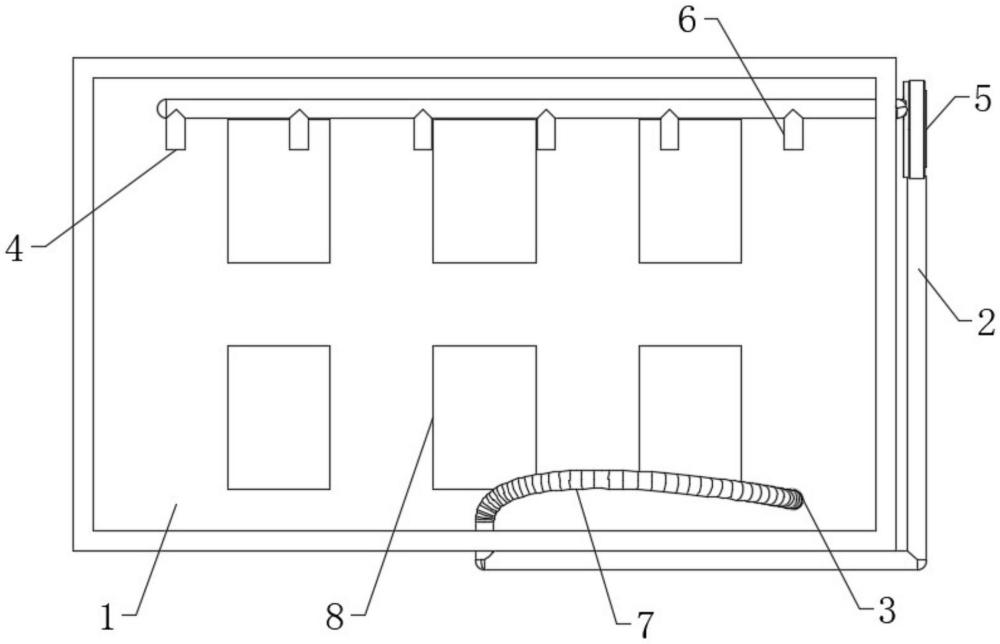

3、一種動態浸泡清洗電解二氧化錳極板的裝置，包括浸泡池，所述浸泡池中設置有：

4、循環管道，其一端構造為出水口，另一端構造有多個進水口，所述循環管道上設置有循環水泵；

5、動態循環機構，其包括用于封堵多個所述進水口的封堵組件和用于帶動出水口移動的驅動組件，在所述驅動組件帶動出水口移動的同時，所述封堵組件依序打開多個進水口，以使一個所述出水口在不同的位置與不同的進水口形成循環。

6、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述循環管道一端固定有多個進水管，另一端固定有波紋管，多個所述進水口構造在多個進水管上，所述出水口構造在波紋管上。

7、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述浸泡池底部設置有多個超聲波發生器。

8、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述封堵組件包括構造在進水管外壁上的延伸部，所述延伸部上鉸接有擋板，所述延伸部上設置有用于迫使擋板封堵進水口的扭簧。

9、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述浸泡池上轉動連接有轉軸，所述轉軸外壁上構造有多個凸起部，所述擋板上構造有抵觸部，多個所述凸起部與多個抵觸部對應。

10、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，在所述轉軸轉動時，多個凸起部依序與對應的抵觸部抵接以依序打開多個進水口，在一個所述凸起部抵接一個抵觸部以打開對應的進水口時，其余的所述凸起部與對應的抵觸部分離。

11、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述驅動組件包括轉動連接在浸泡池內壁的多個傳動輪，多個所述傳動輪上套設有傳動帶，所述波紋管遠離循環管道的一端與傳動帶固定。

12、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，一個所述傳動輪上固定有傳動軸，所述傳動軸與轉軸傳動連接。

13、上述的一種動態浸泡清洗電解二氧化錳極板的裝置，所述傳動軸端頭構造有弧形部和連接柱，所述轉軸上構造有半球體，所述半球體上構造有多個弧形槽和多個適配槽，多個所述弧形槽與多個適配槽交錯設置。

14、一種動態浸泡清洗電解二氧化錳極板的方法，其基于上述任一項所述的動態浸泡清洗電解二氧化錳極板的裝置，在所述循環水泵運行時，所述驅動組件帶動出水口移動，同時，所述封堵組件依序打開多個進水口，以使一個所述出水口在不同的位置與不同的進水口形成循環。

15、在上述技術方案中，本發明提供的一種動態浸泡清洗電解二氧化錳極板的裝置及方法，循環水泵運行時，通過封堵組件打開一個進水口能夠配合出水口使浸泡池中的液體循環流動，過程中，依序打開不同的進水口并帶動出水口移動能夠改變液體流動的路徑，如此可以在浸泡池中形成動態的、全方位的液體的循環流動，這能夠利用液體的流動對極板進行全方位的清洗，實現水體全方位無死角的大循環，盡量提高極板的清洗效果。

技術特征：

1.一種動態浸泡清洗電解二氧化錳極板的裝置，包括浸泡池，其特征在于，所述浸泡池中設置有：

2.根據權利要求1所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述循環管道一端固定有多個進水管，另一端固定有波紋管，多個所述進水口構造在多個進水管上，所述出水口構造在波紋管上。

3.根據權利要求1所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述浸泡池底部設置有多個超聲波發生器。

4.根據權利要求2所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述封堵組件包括構造在進水管外壁上的延伸部，所述延伸部上鉸接有擋板，所述延伸部上設置有用于迫使擋板封堵進水口的扭簧。

5.根據權利要求4所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述浸泡池上轉動連接有轉軸，所述轉軸外壁上構造有多個凸起部，所述擋板上構造有抵觸部，多個所述凸起部與多個抵觸部對應。

6.根據權利要求5所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，在所述轉軸轉動時，多個凸起部依序與對應的抵觸部抵接以依序打開多個進水口，在一個所述凸起部抵接一個抵觸部以打開對應的進水口時，其余的所述凸起部與對應的抵觸部分離。

7.根據權利要求6所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述驅動組件包括轉動連接在浸泡池內壁的多個傳動輪，多個所述傳動輪上套設有傳動帶，所述波紋管遠離循環管道的一端與傳動帶固定。

8.根據權利要求7所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，一個所述傳動輪上固定有傳動軸，所述傳動軸與轉軸傳動連接。

9.根據權利要求8所述的一種動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，所述傳動軸端頭構造有弧形部和連接柱，所述轉軸上構造有半球體，所述半球體上構造有多個弧形槽和多個適配槽，多個所述弧形槽與多個適配槽交錯設置。

10.一種動態浸泡清洗電解二氧化錳極板的方法，其基于上述權利要求1-9任一項所述的動態浸泡清洗電解二氧化錳極板的裝置，其特征在于，在所述循環水泵運行時，所述驅動組件帶動出水口移動，同時，所述封堵組件依序打開多個進水口，以使一個所述出水口在不同的位置與不同的進水口形成循環。

技術總結
本發明公開了一種動態浸泡清洗電解二氧化錳極板的裝置及方法，涉及極板清洗技術領域，包括浸泡池，所述浸泡池中設置有循環管道和動態循環機構，循環管道一端構造為出水口，另一端構造有多個進水口，所述循環管道上設置有循環水泵；動態循環機構包括用于封堵多個所述進水口的封堵組件和用于帶動出水口移動的驅動組件，在所述驅動組件帶動出水口移動的同時，所述封堵組件依序打開多個進水口，以使一個所述出水口在不同的位置與不同的進水口形成循環。本發明提供的一種動態浸泡清洗電解二氧化錳極板的裝置及方法，依序打開不同的進水口并帶動出水口移動能夠改變液體流動的路徑，如此可以在浸泡池中形成動態的、全方位的液體的循環流動。

技術研發人員：陳奇志,陳晗,方皓,周偉,王紹立,史磊,龍蘭,陸賓,劉紅亮
受保護的技術使用者：廣西匯元錳業有限責任公司
技術研發日：
技術公布日：2025/4/24
