本發明涉及施工污水處理，尤其涉及一種礦用廢水污水回收處理系統。

背景技術：

1、污水處理系統是一種能有效處理城區的生活污水，工業廢水等的工業設備，避免污水及污染物直接流入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。

2、而隧道或地下硐室開挖施工時需要用到鉆進設備例如手風鉆、多臂鉆等，這些設備使用過程中需要使用大量水源對設備器械進行降溫，以避免鉆頭損壞過快，同時還需要水源對施工場地進行降塵。這些水使用后就會聚集在地上比較低的位置，導致地面泥濘污染，影響施工環境。

3、清洗后的污水很多都是直接向外排出，污染了周圍的整體環境；而傳統的凈化設備因為內部存在過多的碎石泥土無法對其進行處理，且無法將污水凈化循環使用，使得施工時對外部水源產生依賴，使用效果不理想。

技術實現思路

1、本發明的目的是解決上述問題而提供一種使用時能夠保證施工用水循環凈化使用，節省資源減少對外部水源的依賴，也能夠避免污水外排影響環境的礦用廢水污水回收處理系統。

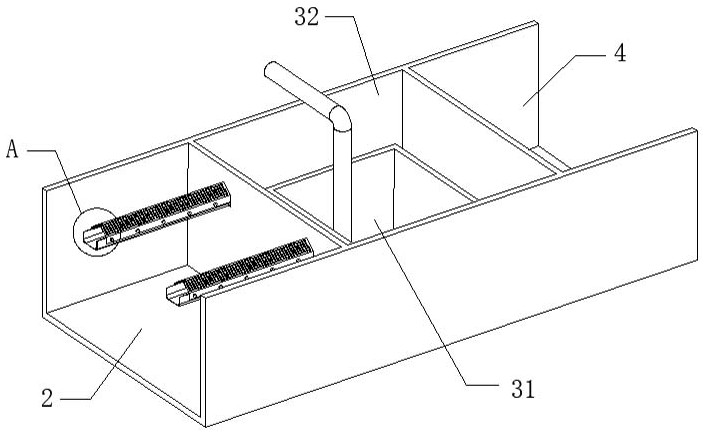

2、為實現上述目的，本發明的技術方案為：一種礦用廢水污水回收處理系統，包括一級沉淀池、污水處理池和廢棄物存儲池，所述一級沉淀池與污水處理池之間設有第一隔墻，所述污水處理池與廢棄物存儲池之間設有第二隔墻，所述一級沉淀池與污水處理池連通，所述污水處理池內設有溢流池，所述溢流池周圍形成二級沉淀池，所述污水處理池與溢流池呈“回”字形，所述溢流池通過管道連接外置污水處理系統，污水處理系統經過蓄水箱將水源輸送至施工現場。

3、優選的，所述一級沉淀池連通外部的地溝和設有連通廢棄物存儲池的排污管，所述一級沉淀池與二級沉淀池之間通過集流槽連通。

4、優選的，所述集流槽為兩個且左右對稱設在一級沉淀池內，所述集流槽為u型槽鋼，所述第一隔墻上設有通孔，所述集流槽的一端固定在通孔內，另一端固定在一級沉淀池的內壁，所述集流槽的上方設有可拆卸的過濾網。

5、優選的，所述過濾網的表面設有多個均勻設置的過濾孔，所述過濾網通過螺栓與集流槽可拆卸連接。

6、優選的，所述集流槽的高度高于溢流池的隔墻。

7、優選的，所述污水處理系統包括用于攪拌混合的凈水裝置和添加藥劑的加藥艙，加藥艙將藥劑添加至凈水裝置內攪拌凈水，所述凈水裝置通過管道連通蓄水箱。

8、優選的，所述一級沉淀池、污水處理池、二級沉淀池和溢流池內均設有液位控制器，所述一級沉淀池、污水處理池和廢棄物存儲池的上方均設有翻蓋。

9、本發明公開的一種礦用廢水污水回收處理系統，包括一級沉淀池、污水處理池和廢棄物存儲池，所述一級沉淀池與污水處理池之間設有第一隔墻，所述污水處理池與廢棄物存儲池之間設有第二隔墻，所述一級沉淀池與污水處理池連通，所述污水處理池內設有溢流池，所述溢流池周圍形成二級沉淀池，所述污水處理池與溢流池呈“回”字形，所述溢流池通過管道連接外置污水處理系統；與現有技術相比，該礦用廢水污水回收處理系統在使用時能夠保證施工用水循環凈化使用，節省資源減少對外部水源的依賴，也能夠避免污水外排影響環境，具有良好的經濟效益和社會效益。

技術特征：

1.一種礦用廢水污水回收處理系統，其特征在于，包括一級沉淀池、污水處理池和廢棄物存儲池，所述一級沉淀池與污水處理池之間設有第一隔墻，所述污水處理池與廢棄物存儲池之間設有第二隔墻，所述一級沉淀池與污水處理池連通，所述污水處理池內設有溢流池，所述溢流池周圍形成二級沉淀池，所述污水處理池與溢流池呈“回”字形，所述溢流池通過管道連接外置污水處理系統，污水處理系統經過蓄水箱將水源輸送至施工現場。

2.根據權利要求1所述的礦用廢水污水回收處理系統，其特征在于，所述一級沉淀池連通外部的地溝和設有連通廢棄物存儲池的排污管，所述一級沉淀池與二級沉淀池之間通過集流槽連通。

3.根據權利要求2所述的礦用廢水污水回收處理系統，其特征在于，所述集流槽為兩個且左右對稱設在一級沉淀池內，所述集流槽為u型槽鋼，所述第一隔墻上設有通孔，所述集流槽的一端固定在通孔內，另一端固定在一級沉淀池的內壁，所述集流槽的上方設有可拆卸的過濾網。

4.根據權利要求3所述的礦用廢水污水回收處理系統，其特征在于，所述過濾網的表面設有多個均勻設置的過濾孔，所述過濾網通過螺栓與集流槽可拆卸連接。

5.根據權利要求2-4任一項所述的礦用廢水污水回收處理系統，其特征在于，所述集流槽的高度高于溢流池的隔墻。

6.根據權利要求1所述的礦用廢水污水回收處理系統，其特征在于，所述污水處理系統包括用于攪拌混合的凈水裝置和添加藥劑的加藥艙，加藥艙將藥劑添加至凈水裝置內攪拌凈水，所述凈水裝置通過管道連通蓄水箱。

7.根據權利要求1所述的礦用廢水污水回收處理系統，其特征在于，所述一級沉淀池、污水處理池、二級沉淀池和溢流池內均設有液位控制器，所述一級沉淀池、污水處理池和廢棄物存儲池的上方均設有翻蓋。

技術總結
本發明公開一種礦用廢水污水回收處理系統，包括一級沉淀池、污水處理池和廢棄物存儲池，所述一級沉淀池與污水處理池之間設有第一隔墻，所述污水處理池與廢棄物存儲池之間設有第二隔墻，所述一級沉淀池與污水處理池連通，所述污水處理池內設有溢流池，所述溢流池周圍形成二級沉淀池，所述污水處理池與溢流池呈“回”字形，所述溢流池通過管道連接外置污水處理系統；該礦用廢水污水回收處理系統在使用時能夠保證施工用水循環凈化使用，節省資源并減少對外部水源的依賴，也能夠避免污水外排影響環境，具有良好的經濟效益和社會效益，適合推廣使用。

技術研發人員：嚴克凡,郭愛林,李闖,宋志利,楊東強,吳彥雙,楊明濤,王曉杰
受保護的技術使用者：中國水利水電第十一工程局有限公司
技術研發日：
技術公布日：2025/4/24
