本發明屬于煤泥水處理設備領域，具體地涉及一種用于輸煤系統的煤泥水分離裝置。

背景技術：

1、煤泥水是混雜有煤粉和泥土的工業廢水，在煤炭生產加工過程中，煤泥水廣泛存在且難于管理。煤泥水性質較為穩定，單純靜置的沉降效果不佳，幾乎達不到治理要求，為了滿足保護環境、綠色發展的需求，煤泥水的處理技術研究也愈顯必要，其中，煤泥水分離裝置是煤泥水處理的重要設備之一。

2、現有專利號為202410324781.3的發明專利提供了一種用于礦井的煤泥水分離裝置，包括分離箱、攪拌組件、加藥組件、靜置組件以及分離組件，所述攪拌組件包括攪拌風管和攪拌風機，所述攪拌風管的一端與所述分離箱相切連通，所述攪拌風管的另一端與所述攪拌風機連通；所述靜置組件包括封閉板和控制部，所述封閉板鉸接設置在所述攪拌風管的內部，所述封閉板對應不同的開合角度設置有靜置狀態和進氣狀態；所述分離組件包括水分離部和沉淀分離部。該技術方案在實際應用過程中分離箱內的煤泥水與藥水在充分?jǐn)嚢韬筮M(jìn)行靜置處理，在此過程中分離裝置無法持續工作，因此該技術方案分離煤泥水的效率較低。

技術實現思路

1、（一）要解決的技術問題

2、鑒于上述技術問題，本發明提供了一種用于輸煤系統的煤泥水分離裝置，在煤泥水靜置過程中仍然能夠持續不斷的接收處理煤泥水，煤泥水分離效率得到有效提升。

3、（二）技術方案

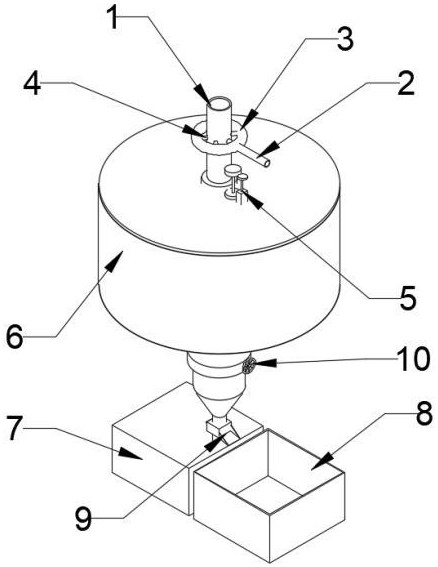

4、本發明提供了一種用于輸煤系統的煤泥水分離裝置，包括煤泥水入口、藥水入口、一級過濾裝置、攪拌腔、二級過濾裝置、凈水箱以及固體箱，所述煤泥水入口設于所述攪拌腔頂部，所述藥水入口設于所述煤泥水入口側面，所述一級過濾裝置設于所述攪拌腔內部，所述二級過濾裝置設于所述攪拌腔底部，所述凈水箱設于所述二級過濾裝置底部，所述固體箱設于所述二級過濾裝置側下方；所述煤泥水入口外圈設有環繞管，所述環繞管外側與所述藥水入口連接，所述環繞管內側通過細藥管與所述煤泥水入口連接。

5、在本發明的一些實施例中，所述一級過濾裝置包括驅動單元、旋轉圓盤、細水管、過濾腔以及阻流單元，所述驅動單元設于所述攪拌腔頂部，所述旋轉圓盤設于所述煤泥水入口內部，所述旋轉圓盤在所述煤泥水入口內旋轉，所述細水管貫穿所述旋轉圓盤并向下沿伸，所述過濾腔設于所述細水管底部，所述過濾腔側面設有多個排水孔，所述阻流單元設于所述過濾腔外側用于控制排水孔排水。

6、在本發明的一些實施例中，所述驅動單元包括旋轉電機、旋轉桿、第一旋轉齒輪、傳動齒輪、第二旋轉齒輪以及旋轉盤，所述旋轉盤固定安裝在所述煤泥水入口下方的細水管上，所述第二旋轉齒輪設于所述旋轉盤外圈，所述旋轉電機固定安裝在所述攪拌腔頂部，所述旋轉桿設于所述旋轉電機輸出端，所述第一旋轉齒輪設于所述旋轉桿頂部，所述第一旋轉齒輪與第二旋轉齒輪通過所述傳動齒輪連接。

7、在本發明的一些實施例中，所述阻流單元包括阻流板、阻水銷、連接電磁鐵板、復位彈簧以及固定電磁鐵板，所述阻流板固定設于所述過濾腔外側，所述阻水銷尺寸、數量以及位置均與所述排水孔匹配，所述連接電磁鐵板設于所述阻流板內部，所述連接電磁鐵板上固定設有多個阻水銷，所述連接電磁鐵板后端設有多個復位彈簧，所述固定電磁鐵板設于所述連接電磁鐵板后側。

8、在本發明的一些實施例中，所述煤泥水入口內部與細藥管連接處設有煤泥水防倒流裝置；所述煤泥水防倒流裝置包括下?lián)醢逡约吧蠐醢澹鱿聯醢宄拾雸A形固定安裝在所述細藥管前端，所述上擋板鉸接在所述細藥管前端上側，所述上擋板呈“7”字形，所述上擋板包括半圓部以及下壓部，所述半圓部位于細藥管前端，所述下壓部位于煤泥水入口內部，所述半圓部與下?lián)醢逍螤钕嗤霭雸A部與下?lián)醢鍢?gòu)成一個整體的圓形擋板用于隔斷細藥管內藥水進入煤泥水入口內部，所述上擋板鉸接處設有鉸接限位裝置，所述上擋板的旋轉角度不超過45度。

9、在本發明的一些實施例中，所述攪拌腔底部設有落水管，所述落水管上設有閥門，所述二級過濾裝置安裝在所述落水管上。

10、在本發明的一些實施例中，所述二級過濾裝置包括過濾箱、過濾網以及固體漏斗，所述固體漏斗設于所述過濾箱側面，所述過濾網滑動安裝在所述過濾箱內部，所述過濾網設有多層且向固體漏斗傾斜，所述固體箱設于所述固體漏斗下方。

11、在本發明的一些實施例中，所述凈水箱設于所述二級過濾裝置下方的落水管底部。

12、在本發明的一些實施例中，所述凈水箱內部上層設有過濾層，所述過濾層滑動安裝在所述凈水箱內部。

13、在本發明的一些實施例中，所述一級過濾裝置共設有六組，每組一級過濾裝置中過濾腔的外側均設有四組阻流單元。

14、（三）有益效果

15、從上述技術方案可以看出，本發明至少具有以下有益效果其中之一：

16、本發明中煤泥水通過煤泥水入口從上至下流進攪拌腔內部，煤泥水在流動過程中煤泥水防倒流裝置中上擋板的下壓部被水流下壓，上擋板的半圓部向上抬起，細藥管中的藥水跟隨煤泥水一同向下流動，煤泥水受到下壓部的阻攔不會倒流進細藥管中的藥水內部，避免了藥水被煤泥水倒灌的現象。

17、本發明的煤泥水與藥水混合后通過細水管進入一級過濾裝置內部，此時連接電磁鐵板與固定電磁鐵板通電，連接電磁鐵板被固定電磁鐵板向后吸引壓迫復位彈簧，連接電磁鐵板上的阻水銷退出過濾腔上的排水孔內部，過濾腔內的煤泥水與藥水進入攪拌腔內，當攪拌腔內的煤泥水達到預定高度時，連接電磁鐵板與固定電磁鐵板斷電，阻水銷進入過濾腔上的排水孔內部；驅動單元帶動一級過濾裝置旋轉，攪動攪拌腔內的煤泥水與藥水充分混合，混合完成后一級過濾裝置停止轉動，待煤泥水靜置完成后落水管上的閥門打開，過濾后的水經過二級過濾裝置進入凈水箱，固體進入固體箱；在攪拌腔內的煤泥水未完全排出之前，煤泥水仍然通過細水管進入過濾腔內，此時過濾腔處于封閉狀態，煤泥水與藥水在過濾腔內完成初步混合靜置，當攪拌腔內的煤泥水排完后，過濾腔打開，煤泥水再次進入攪拌腔內，其中一部分固體留存在過濾腔內；本發明在分離煤泥水過程中持續不斷的接收處理煤泥水，煤泥水的分離效率得到有效提升。

技術特征：

1.一種用于輸煤系統的煤泥水分離裝置，其特征在于，包括煤泥水入口、藥水入口、一級過濾裝置、攪拌腔、二級過濾裝置、凈水箱以及固體箱，所述煤泥水入口設于所述攪拌腔頂部，所述藥水入口設于所述煤泥水入口側面，所述一級過濾裝置設于所述攪拌腔內部，所述二級過濾裝置設于所述攪拌腔底部，所述凈水箱設于所述二級過濾裝置底部，所述固體箱設于所述二級過濾裝置側下方；所述煤泥水入口外圈設有環繞管，所述環繞管外側與所述藥水入口連接，所述環繞管內側通過細藥管與所述煤泥水入口連接。

2.根據權利要求1所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述一級過濾裝置包括驅動單元、旋轉圓盤、細水管、過濾腔以及阻流單元，所述驅動單元設于所述攪拌腔頂部，所述旋轉圓盤設于所述煤泥水入口內部，所述旋轉圓盤在所述煤泥水入口內旋轉，所述細水管貫穿所述旋轉圓盤并向下沿伸，所述過濾腔設于所述細水管底部，所述過濾腔側面設有多個排水孔，所述阻流單元設于所述過濾腔外側用于控制排水孔排水。

3.根據權利要求2所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述驅動單元包括旋轉電機、旋轉桿、第一旋轉齒輪、傳動齒輪、第二旋轉齒輪以及旋轉盤，所述旋轉盤固定安裝在所述煤泥水入口下方的細水管上，所述第二旋轉齒輪設于所述旋轉盤外圈，所述旋轉電機固定安裝在所述攪拌腔頂部，所述旋轉桿設于所述旋轉電機輸出端，所述第一旋轉齒輪設于所述旋轉桿頂部，所述第一旋轉齒輪與第二旋轉齒輪通過所述傳動齒輪連接。

4.根據權利要求3所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述阻流單元包括阻流板、阻水銷、連接電磁鐵板、復位彈簧以及固定電磁鐵板，所述阻流板固定設于所述過濾腔外側，所述阻水銷尺寸、數量以及位置均與所述排水孔匹配，所述連接電磁鐵板設于所述阻流板內部，所述連接電磁鐵板上固定設有多個阻水銷，所述連接電磁鐵板后端設有多個復位彈簧，所述固定電磁鐵板設于所述連接電磁鐵板后側。

5.根據權利要求1所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述煤泥水入口內部與細藥管連接處設有煤泥水防倒流裝置；所述煤泥水防倒流裝置包括下?lián)醢逡约吧蠐醢澹鱿聯醢宄拾雸A形固定安裝在所述細藥管前端，所述上擋板鉸接在所述細藥管前端上側，所述上擋板呈“7”字形，所述上擋板包括半圓部以及下壓部，所述半圓部位于細藥管前端，所述下壓部位于煤泥水入口內部，所述半圓部與下?lián)醢逍螤钕嗤霭雸A部與下?lián)醢鍢?gòu)成一個整體的圓形擋板用于隔斷細藥管內藥水進入煤泥水入口內部，所述上擋板鉸接處設有鉸接限位裝置，所述上擋板的旋轉角度不超過45度。

6.根據權利要求2所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述攪拌腔底部設有落水管，所述落水管上設有閥門，所述二級過濾裝置安裝在所述落水管上。

7.根據權利要求6所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述二級過濾裝置包括過濾箱、過濾網以及固體漏斗，所述固體漏斗設于所述過濾箱側面，所述過濾網滑動安裝在所述過濾箱內部，所述過濾網設有多層且向固體漏斗傾斜，所述固體箱設于所述固體漏斗下方。

8.根據權利要求7所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述凈水箱設于所述二級過濾裝置下方的落水管底部。

9.根據權利要求8所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述凈水箱內部上層設有過濾層，所述過濾層滑動安裝在所述凈水箱內部。

10.根據權利要求4所述的一種用于輸煤系統的煤泥水分離裝置，其特征在于，所述一級過濾裝置共設有六組，每組一級過濾裝置中過濾腔的外側均設有四組阻流單元。

技術總結
本發明提供了一種用于輸煤系統的煤泥水分離裝置，包括煤泥水入口、藥水入口、一級過濾裝置、攪拌腔、二級過濾裝置、凈水箱以及固體箱，所述煤泥水入口設于所述攪拌腔頂部，所述藥水入口設于所述煤泥水入口側面，所述一級過濾裝置設于所述攪拌腔內部，所述二級過濾裝置設于所述攪拌腔底部，所述凈水箱設于所述二級過濾裝置底部，所述固體箱設于所述二級過濾裝置側下方；所述煤泥水入口外圈設有環繞管，所述環繞管外側與所述藥水入口連接，所述環繞管內側通過細藥管與所述煤泥水入口連接。本發明在煤泥水靜置過程中仍然能夠持續不斷的接收處理煤泥水，煤泥水分離效率得到有效提升。

技術研發人員：張雷,宋帥,賈巍巍,葉帥
受保護的技術使用者：國家能源集團泰州發電有限公司
技術研發日：
技術公布日：2025/4/24
