本技術涉及粉碎裝置的，尤其是涉及一種廚余高效破碎裝置。

背景技術：

1、廚余垃圾是指易腐爛的、含有有機質的生活垃圾，主要來源于家庭廚房、餐廳、飯店、食堂、市場等。對于廚余垃圾，通常是將廚余垃圾粉碎并擠出液體，然后再進行堆肥再利用。

2、目前，在對廚余垃圾進行粉碎時，通常通過粉碎機進行處理。粉碎機包括機體、粉碎輥以及動力電機，粉碎輥相對設置且轉動連接于機體內，動力電機設置于機體且驅動相對粉碎輥沿相反方向轉動。處理時，將廚余垃圾輸入機體內，接著相對粉碎輥之間相互配合對廚余垃圾進行粉碎。廚余垃圾粉碎后，再通過擠壓機擠壓粉碎后的廚余，將渣、液實現分離即可。

3、但是，對于廚余垃圾，分類時較難完全將其中的金屬類垃圾挑出，使得用于堆肥的廚余渣中金屬含量增加，容易影響廚余渣的堆肥再利用效果。

技術實現思路

1、為了減少用于堆肥的廚余渣中存在金屬的數量，本技術提供一種廚余高效破碎裝置。

2、本技術提供一種廚余高效破碎裝置，采用如下的技術方案：

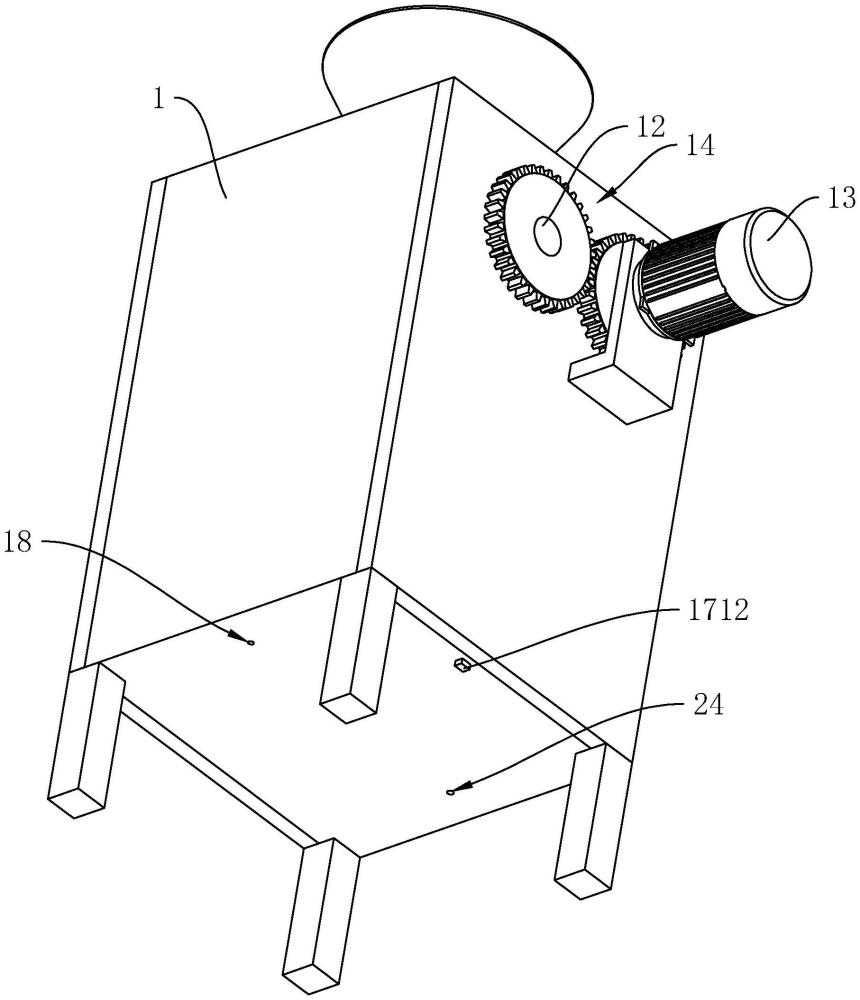

3、一種廚余高效破碎裝置，包括破碎箱，所述破碎箱開設有破碎槽，所述破碎箱轉動有位于所述破碎槽內的破碎輥，所述破碎箱設置有驅動所述破碎輥轉動的動力件；

4、所述破碎箱開設有位于所述破碎槽下方的半球分選槽；

5、半球分選塊，轉動連接于所述破碎箱且位于所述半球分選槽內，所述半球分選塊的弧形凸面?zhèn)缺谂c所述半球分選槽槽壁之間形成攤鋪腔，所述破碎箱設置有驅動所述半球分選塊轉動的驅動組件；

6、所述破碎箱開設有連通所述半球分選槽以及所述破碎槽的傳輸孔，所述破碎箱開設有吸附槽，所述吸附槽位于所述半球分選槽且鄰近所述傳輸孔；

7、所述半球分選塊轉動時，先后經過所述傳輸孔以及所述吸附槽；

8、磁性塊，設置于所述破碎箱且位于所述吸附槽遠離槽口一側槽壁；

9、所述破碎箱開設有排渣孔，所述排渣孔連通所述吸附槽且鄰近所述傳輸孔；

10、所述破碎箱設置有位于所述吸附槽以及所述傳輸孔之間的擋條，所述擋條與所述半球分選塊弧形凸面?zhèn)然瑒?dòng)連接；

11、所述破碎箱滑動穿設有清理帶，所述清理帶外周側均勻間隔設置有清理刷毛，所述清理刷毛與所述半球分選塊弧形凸面?zhèn)缺诨瑒?dòng)連接；

12、所述破碎箱設置有傳動組件，所述半球分選塊轉動時，所述傳動組件帶動所述清理帶循環運動，使得所述清理刷毛從所述半球分選塊靠近中軸線位置向所述排渣孔運動。

13、通過采用上述技術方案，處理時，將廚余垃圾輸入破碎槽內，經過破碎輥破碎后經傳輸孔輸入攤鋪腔內；接著粉碎后的廚余攤鋪在半球分選塊上，并隨著分選半球塊轉動時經過磁性塊，此時磁性塊吸附廚余中的金屬物質，減少用于堆肥的廚余渣中存在金屬的數量。然后隨著半球分選塊繼續轉動，擋條刮落半球分選塊上的廚余，并且清理帶運動，使得清理刷毛帶動廚余從排渣孔排出。

14、可選的，所述驅動組件包括驅動軸以及驅動電機；

15、所述驅動軸設置于所述半球分選塊頂部，所述驅動軸轉動連接于所述破碎箱；

16、所述驅動電機設置于所述破碎箱內，所述驅動電機驅動所述驅動軸轉動。

17、通過采用上述技術方案，驅動組件包括驅動軸和驅動電機，通過驅動電機驅動驅動軸轉動，進而帶動半球分選塊在半球分選槽內轉動。

18、可選的，所述傳動組件包括傳動蝸桿、傳動蝸輪、連接軸、傳動帶以及轉動軸；

19、所述轉動軸轉動連接于所述破碎箱且位于所述吸附槽側壁，所述轉動軸有多個且均勻設置于所述驅動軸以及所述排渣孔之間，所述清理帶套設于所述轉動軸外周側；

20、所述傳動蝸桿與所述驅動軸同軸設置且轉動于所述破碎箱，所述連接軸轉動于所述破碎箱內且與所述轉動軸相平行；

21、所述傳動蝸輪設置于所述連接軸外周側且轉動于所述破碎箱，所述傳動蝸桿與所述傳動蝸輪相嚙合，所述傳動帶套設于所述轉動軸以及所述連接軸外周側。

22、通過采用上述技術方案，通過傳動蝸桿與傳動蝸輪的嚙合，以及傳動帶的傳動作用，實現了清理帶的循環運動，使得清理刷毛能夠持續地對半球分選塊進行清理，減少了攤鋪腔內廚余垃圾在半球分選塊上的殘留。

23、可選的，所述破碎箱設置有安裝條，所述安裝條滑動于所述磁性塊朝向所述半球分選塊一側；

24、所述吸附槽遠離所述清理帶一側槽壁上開設有收集槽；

25、所述破碎箱設置有控制組件，所述驅動軸轉動時，所述控制組件控制所述安裝條與所述清理帶以及所述收集槽之間循環運動；

26、所述安裝條靠近所述收集槽一側設置有刮條，所述刮條與所述磁性塊之間滑動連接，所述安裝條滑動靠近所述收集槽時，所述刮條滑入收集槽內。

27、通過采用上述技術方案，安裝條與控制組件的配合使用，實現了安裝條與清理帶以及收集槽之間的循環運動。

28、可選的，所述控制組件包括控制環、控制卷簧、控制齒以及連接齒；

29、所述控制環轉動連接于所述破碎箱且套設于所述驅動軸外周側，所述安裝條設置于所述控制環外周側；

30、所述控制卷簧纏繞于所述驅動軸外周側，所述控制卷簧的一端卡接于所述控制環端部，另一端卡接于所述破碎箱；

31、所述控制齒設置于所述驅動軸外周側，所述連接齒設置于所述控制環內周側壁上；

32、所述控制齒抵接所述連接齒時，所述驅動軸帶動所述控制環轉動，此時所述控制卷簧收卷；

33、所述刮條滑入所述收集槽內時，所述控制齒滑動經過所述連接齒，此時所述控制卷簧帶動所述控制環沿所述驅動軸相反方向轉動。

34、通過采用上述技術方案，控制組件包括控制環、控制卷簧、控制齒以及連接齒，通過控制齒與連接齒的抵接和滑動，以及控制卷簧的收卷和釋放，實現了控制環的轉動和復位。

35、可選的，所述安裝條包括承載塊以及承載條，所述承載塊設置于所述控制環外周側，所述承載條沿所述驅動軸中軸線方向滑動于所述承載塊，所述刮條設置于所述承載條；

36、所述承載塊開設有容納槽，所述承載塊均勻設置有多個位于所述容納槽內的限位齒；

37、所述承載條設置有位于所述容納槽內的滑動齒，所述滑動齒與所述限位齒相嚙合；

38、所述承載條靠近所述收集槽一側設置有第一推塊，所述第一推塊傾斜開設有朝向所述收集槽的第一推動面；

39、所述吸附槽靠近所述收集槽一側槽壁上設置有下推塊，所述刮條滑入所述收集槽時，所述下推塊滑動于第一推動面，此時所述滑動齒滑動經過所述限位齒，所述承載條與所述磁性塊之間具有間距；

40、所述承載條遠離所述收集槽一側設置有第二推塊，所述第二推塊傾斜開設有背向所述收集槽的第二推動面；

41、所述吸附槽遠離所述收集槽一側槽壁上設置有上推塊，所述承載條靠近所述清理帶時，所述上推塊滑動于第二推動面，此時所述滑動齒滑動經過所述限位齒，所述承載條與所述磁性塊之間相抵接。

42、通過采用上述技術方案，安裝條包括承載塊和承載條，通過承載塊和承載條的配合使用，以及限位齒和滑動齒的嚙合作用，實現了承載條在承載塊上的滑動和定位。

43、可選的，所述破碎箱開設有與所述收集槽相連通的排泄口，所述破碎箱可拆卸固定有用于封堵所述排泄口的封堵板。

44、通過采用上述技術方案，破碎箱上開設有與收集槽相連通的排泄口，并通過可拆卸固定的封堵板進行封堵。

45、可選的，所述半球分選塊外周側且遠離所述破碎槽一側設置有限制環，所述限制環上開設有多個濾液孔；

46、所述破碎箱開設有位于所述半球分選槽下方的集液槽，所述濾液孔與所述集液槽相連通，所述破碎箱開設有與所述集液槽連通的排液孔。

47、通過采用上述技術方案，半球分選塊外周側設置的限制環上開設有多個濾液孔，通過濾液孔與集液槽和排液孔的連通，實現了廚余垃圾中液體的分離和排出。

48、綜上所述，本技術包括以下至少一種有益效果：

49、1.粉碎后的廚余攤鋪在半球分選塊上，并隨著分選半球塊轉動時經過磁性塊，此時磁性塊吸附廚余中的金屬物質，減少用于堆肥的廚余渣中存在金屬的數量；

50、2.半球分選塊外周側設置的限制環上開設有多個濾液孔，通過濾液孔與集液槽和排液孔的連通，實現了廚余垃圾中液體的分離和排出。
