本發明涉及液體糞污處理，具體為一種液體糞污發酵處理的間歇式曝氣設備。

背景技術：

1、在當今的環保和農業領域，液體糞污的有效處理至關重要，液體糞污發酵處理是一種常見且有效的處理方式，原理是利用厭氧菌的作用，使液體中的有機物發生水解、酸化和甲烷化，去除尿液中的有機物，降低液體的危害性。

2、在液體糞污發酵過程中，曝氣操作不可或缺，曝氣是將空氣中的氧轉移到液體中的技術，能夠?yàn)榫?lèi)繁殖提供所需氧氣，有效提高發酵效率，然而，目前市面上的曝氣裝置存在諸多問題：

3、一方面，多數曝氣裝置整體處于固定狀態，無法根據實際工作情況靈活調整，且曝氣桿容易生銹，進而影響曝氣量，曝氣量過少會顯著降低液體發酵的效果，無法滿足高效處理液體糞污的需求；

4、另一方面，在曝氣過程中，氣泡通常直直向上移動，導致氣泡的工作范圍較為固定，在發酵池的一些邊角處難以獲得良好的曝氣效果，使得這些區域的糞污發酵不充分，此外，曝氣孔經常會出現堵塞現象，極大地影響曝氣質量，增加設備維護成本和工作難度。

5、結合上述內容需要說明的是：如專利申請?zhí)枮?024103215066的中國專利公開一種液體糞污發酵設備曝氣裝置，是通過曝氣管內部壓強變化，調整橡膠套與曝氣管之間的配合狀態，避免液體糞污通過曝氣孔進入到曝氣管內或?qū)ζ貧饪追舛拢?/p>

6、然而，在實際使用期間，受集中存儲的液體糞污壓力影響，以及曝氣管跟隨螺旋葉同步旋轉移動過程，對液體糞污的推擠壓力綜合作用下，促使曝氣管與橡膠套通過氣壓配合運行過程承載較大壓力，造成部件高強度負載以及部件壽命大幅度縮減，為此現提出一種解決方案。

技術實現思路

1、本發明的目的在于提供一種液體糞污發酵處理的間歇式曝氣設備，去解決提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種液體糞污發酵處理的間歇式曝氣設備，包括抗壓頂蓋，所述抗壓頂蓋底部設置有承壓封筒，所述承壓封筒內壁上設置有牽引液流機構，所述抗壓頂蓋頂部中心設置有驅動電機，所述驅動電機底部設置有延伸至承壓封筒內部的螺旋錐漿，所述承壓封筒內壁上設置有對稱的導流曝氣板；

3、所述承壓封筒底部設置有與牽引液流機構連接的支撐筒座，所述牽引液流機構包括主軸件和從軸件，所述主軸件和從軸件表面套接有牽引帶，所述支撐筒座底部?jī)啥藢?duì)稱設置有換液管閥。

4、進一步的，所述抗壓頂蓋頂部中心設置有凹陷槽，所述驅動電機嵌設在驅動槽中部，所述驅動電機輸出端設置有貫穿凹陷槽并與螺旋錐漿套接的傳動軸，螺旋錐漿呈上寬下窄結構設計。

5、進一步的，所述抗壓頂蓋底部設置有靠近凹陷槽兩側內壁的多組內濾件，且內濾件端面設置有靠近抗壓頂蓋端面內頂壁上的弧形濾件，所述抗壓頂蓋外壁上設置有多組排氣管閥，所述排氣管閥與內濾件和弧形濾件套接。

6、進一步的，所述承壓封筒底部中心設置有位于多組導流曝氣板之間的支撐托架，所述支撐托架頂部中心設置有封軸，所述導流曝氣板頂部呈弧形結構設計，所述導流曝氣板內部設置有氣道，且導流曝氣板表面設置有多組曝氣微閥。

7、進一步的，所述主軸件和從軸件兩側軸體上均設置有套嵌在承壓封筒內壁上的軸套，多組所述從軸件呈上下錯位排布，并與主軸件拼接構成三角構架。

8、進一步的，所述牽引帶表面設置有多組刮板，所述牽引帶套接在三角構架表面構成三角運輸軌跡。

9、進一步的，所述支撐筒座兩側內壁上對稱嵌設有往復氣缸件，所述往復氣缸件之間設置有位于支撐筒座內部中心的散氣網，所述散氣網下方設置有嵌設在支撐筒座底部?jī)?nèi)壁上的多組曝氣底管。

10、進一步的，所述曝氣底管兩側設置有嵌設在支撐筒座側壁上的多組曝氣側管，所述支撐筒座底部外側壁上對稱設置有外托框，所述換液管閥對稱套嵌在支撐筒座兩端底部，抗壓頂蓋頂部端面同樣設置有一組上至換液管閥。

11、本發明的有益效果是：

12、1、本發明是通過外部供氣設備向?qū)Я髌貧獍濉⑵貧獾坠芎推貧鈧?cè)管輸送高含氧空氣，對液體糞污進行供氧促發酵，多方位曝氣使氣泡在設備內充分分布，且曝氣底管產生的氣泡受散氣網阻隔、分離，往復氣缸件帶動散氣網將氣泡持續分割細化，促進氣泡溶入液體糞污，極大提高發酵效率。

13、2、本發明是通過牽引液流機構定時啟動，帶動刮板沿三角運輸軌跡運行，牽引三角架構區域液體糞污流動，改變?cè)O(shè)備內部?jī)蓚?cè)區域液體糞污存儲狀態，避免其持續靜止，同時使部分氣泡經過該區域，增進液體糞污發酵；驅動電機帶動螺旋錐漿旋轉，使導流曝氣板之間的液體糞污呈漏斗狀向下流動，液位降低，且流動時將導流曝氣板上的氣泡混入其中；往復氣缸件帶動散氣網對螺旋錐漿推送的液體糞污進行切分，加速氣泡溶入，實現氣液充分混合。

14、3、本發明是通過牽引液流機構與螺旋錐漿協同工作，在支撐筒座底部?jī)?nèi)壁流線型引導下，使設備內部形成中心凹陷下沉兩端上涌翻滾的液體糞污流動軌跡，上涌液體糞污在自重和牽引帶作用下拋飛，實現對上涌液體糞污的分流，進一步促進氣液混合與發酵；設備根據設定進行多模式遞進式運行，能根據不同發酵階段和液體糞污狀態靈活調整處理方式，確保整個發酵過程高效、穩定，提高處理效果和質量。

技術特征：

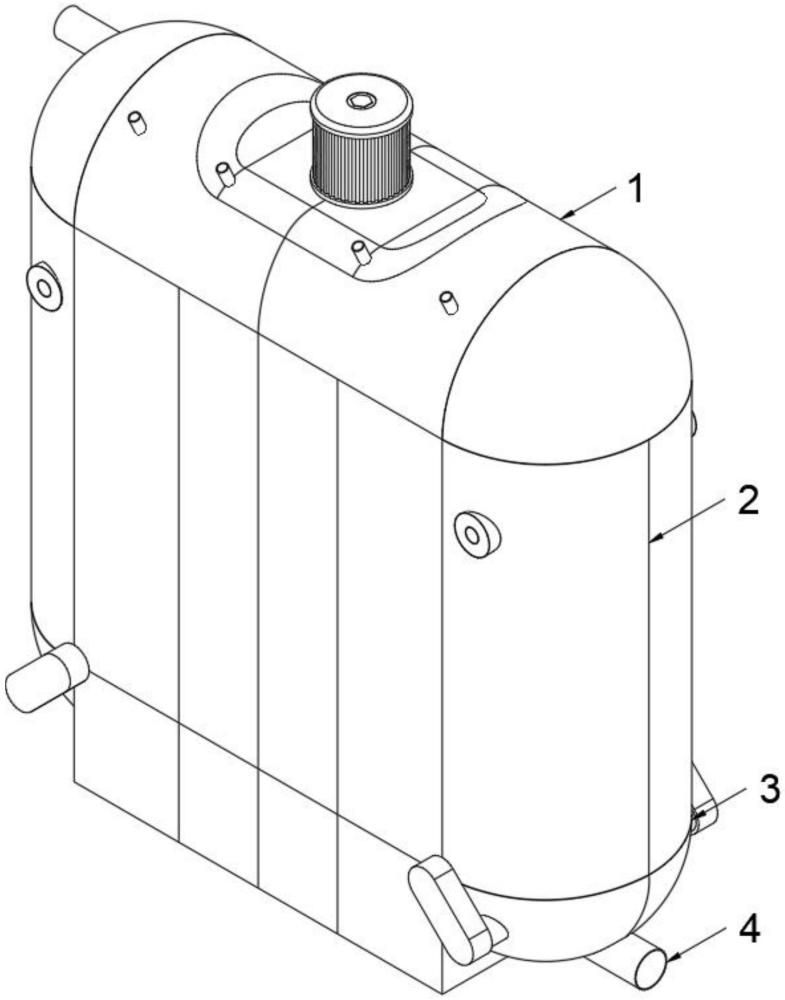

1.一種液體糞污發酵處理的間歇式曝氣設備，包括抗壓頂蓋(1)，其特征在于，所述抗壓頂蓋(1)底部設置有承壓封筒(2)，所述承壓封筒(2)內壁上設置有牽引液流機構(5)，所述抗壓頂蓋(1)頂部中心設置有驅動電機(101)，所述驅動電機(101)底部設置有延伸至承壓封筒(2)內部的螺旋錐漿(103)，所述承壓封筒(2)內壁上設置有對稱的導流曝氣板(201)；

2.根據權利要求1所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述抗壓頂蓋(1)頂部中心設置有凹陷槽，所述驅動電機(101)嵌設在驅動槽中部，所述驅動電機(101)輸出端設置有貫穿凹陷槽并與螺旋錐漿(103)套接的傳動軸。

3.根據權利要求2所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述抗壓頂蓋(1)底部設置有靠近凹陷槽兩側內壁的多組內濾件(104)，且內濾件(104)端面設置有靠近抗壓頂蓋(1)端面內頂壁上的弧形濾件，所述抗壓頂蓋(1)外壁上設置有多組排氣管閥(102)，所述排氣管閥(102)與內濾件(104)和弧形濾件套接。

4.根據權利要求1所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述承壓封筒(2)底部中心設置有位于多組導流曝氣板(201)之間的支撐托架(202)，所述支撐托架(202)頂部中心設置有封軸(203)，所述導流曝氣板(201)頂部呈弧形結構設計，所述導流曝氣板(201)內部設置有氣道，且導流曝氣板(201)表面設置有多組曝氣微閥。

5.根據權利要求1所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述主軸件(501)和從軸件(504)兩側軸體上均設置有套嵌在承壓封筒(2)內壁上的軸套，多組所述從軸件(504)呈上下錯位排布，并與主軸件(501)拼接構成三角構架。

6.根據權利要求5所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述牽引帶(502)表面設置有多組刮板(503)，所述牽引帶(502)套接在三角構架表面構成三角運輸軌跡。

7.根據權利要求1所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述支撐筒座(3)兩側內壁上對稱嵌設有往復氣缸件(302)，所述往復氣缸件(302)之間設置有位于支撐筒座(3)內部中心的散氣網(303)，所述散氣網(303)下方設置有嵌設在支撐筒座(3)底部?jī)?nèi)壁上的多組曝氣底管(304)。

8.根據權利要求7所述的一種液體糞污發酵處理的間歇式曝氣設備，其特征在于，所述曝氣底管(304)兩側設置有嵌設在支撐筒座(3)側壁上的多組曝氣側管(305)，所述支撐筒座(3)底部外側壁上對稱設置有外托框(301)，所述換液管閥(4)對稱套嵌在支撐筒座(3)兩端底部。

技術總結
本發明公開了一種液體糞污發酵處理的間歇式曝氣設備，包括抗壓頂蓋，抗壓頂蓋底部設置有承壓封筒，承壓封筒內壁上設置有牽引液流機構，抗壓頂蓋頂部中心設置有驅動電機，驅動電機底部設置有延伸至承壓封筒內部的螺旋錐漿；本發明的多方位曝氣，散氣網與往復氣缸件配合分割細化氣泡，提高發酵效率，牽引液流機構帶動刮板使液體糞污流動，避免靜止且增進發酵進程，驅動電機帶動螺旋錐漿，使液體糞污呈漏斗狀流動并混入氣泡，往復氣缸件切分液體糞污加速氣泡融入；牽引液流機構與螺旋錐漿協同，形成特定流動軌跡，實現上涌液體糞污分流，設備多模式遞進運行，適應不同發酵階段，保障發酵高效穩定。

技術研發人員：王昕雨,郭海濤,程立杰,張可新,熊馨遠
受保護的技術使用者：河北豐領冠農業科技有限公司
技術研發日：
技術公布日：2025/4/24
