本發明屬于污水處理，特別涉及一種用于養豬場污水處理的曝氣池。

背景技術：

1、曝氣池是人們按照微生物的特性所設計的生化反應器，有機污染質的降解程度主要取決于人們所設計的曝氣反應條件。

2、曝氣池利用活性污泥法進行污水處理，池內提供一定污水停留時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件。?曝氣池主要由池體、曝氣系統和進出水口三個部分組成。池體一般用鋼筋混凝土筑成，平面形狀有長方形、方形和圓形等。

3、養豬場污水處理時需要用到曝氣池，現有的曝氣池在使用時，當需要清理曝氣池底部的污泥時，需要將曝氣池內的污水抽干，隨后等待曝氣池內的有害氣體向外逸散離開曝氣池后，工作人員進入到曝氣池進行清理作業，但等待曝氣池內的有害氣體向外逸散的所需時間較長，大大影響了清理曝氣池的工作效率。

4、因此，發明一種用于養豬場污水處理的曝氣池來解決上述問題很有必要。

技術實現思路

1、針對上述問題，本發明提供了一種用于養豬場污水處理的曝氣池，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于養豬場污水處理的曝氣池，包括底板，所述底板的內部固定安裝有池體，所述池體的外部滑動套設有延伸框，所述延伸框的內側上部通過薄膜套與池體的內側上部固定連接，所述延伸框的外部設有用于驅動其升降的升降組件，所述延伸框的外側固定套設有壓板，所述底板的頂部固定安裝有殼體，所述殼體與壓板之間通過罩體固定連接，所述殼體的兩側均通過多個氣管與池體的內部連通，所述池體的內部設有用于對氣管端部進行封閉的封閉組件，所述池體內設有曝氣組件。

3、進一步的，所述封閉組件包括設置在池體內壁兩側的安裝板，所述安裝板與池體內壁貼合，所述安裝板的表面開設有與氣管端部對應的圓孔，所述圓孔內設有封閉板，所述封閉板的外側固定套設有密封圈，所述密封圈與圓孔內壁抵觸，所述封閉板的外部設有用于驅動其轉動的轉動組件。

4、進一步的，所述轉動組件包括固定安裝在安裝板上的支架，所述支架的數量與封閉板對應，所述支架的內部轉動安裝有轉軸，所述轉軸的外部固定套設有連板，所述連板與封閉板之間固定連接，所述轉軸的中部固定套設有齒輪，所述安裝板的外側開設有滑槽，所述滑槽內滑動安裝有滑塊，所述滑塊的外側固定安裝有與齒輪配合的齒條，所述安裝板的外側且位于齒條的下方固定安裝有電磁鐵，所述滑槽底壁與滑塊之間通過彈簧固定連接，所述滑塊與滑槽底壁之間通過遮擋條固定連接，所述遮擋條將彈簧封閉在滑槽內。

5、進一步的，所述遮擋條具體設置為風琴罩。

6、進一步的，所述池體的兩側內壁上均對稱固定安裝有側板，相鄰的所述側板之間轉動安裝有圓柱，所述圓柱通過固定板與安裝板固定連接，所述圓柱的外部設有用于驅動其轉動的驅動組件。

7、進一步的，所述驅動組件包括拉繩，所述圓柱的中部開設有繩槽，所述拉繩的一端固定在繩槽內，所述拉繩收卷在繩槽內，所述底板的外部固定安裝有與拉繩對應的安裝架，所述安裝架的內部轉動安裝有收卷桿，所述收卷桿與拉繩的另一端固定連接，所述安裝架的外部固定安裝有第一電機，所述第一電機的輸出軸與收卷桿的一端固定連接。

8、進一步的，所述升降組件包括固定連接在底板頂部的多個第二電機，所述延伸框上開設有多個螺紋孔，所述螺紋孔內螺紋連接有絲桿，所述絲桿的一端與第二電機的輸出軸頂端固定連接。

9、進一步的，所述安裝板靠近氣管的一側開設有凹槽，所述凹槽呈“口”字形，所述凹槽內設有橡膠墊，所述橡膠墊與池體內壁抵觸。

10、本發明的技術效果和優點：

11、1、本發明能實現在需要清理曝氣池時，能加快曝氣池內有害氣體的向外逸散速度，使得無需工作人員過長時間的等待，從而能大大提升清理曝氣池的工作效率；

12、2、本發明通過扇動的安裝板，使得能將曝氣池內的有害氣體向外扇出，進一步提升曝氣池內有害氣體的向外逸散速度，使得進一步提升清理曝氣池的工作效率。

技術特征：

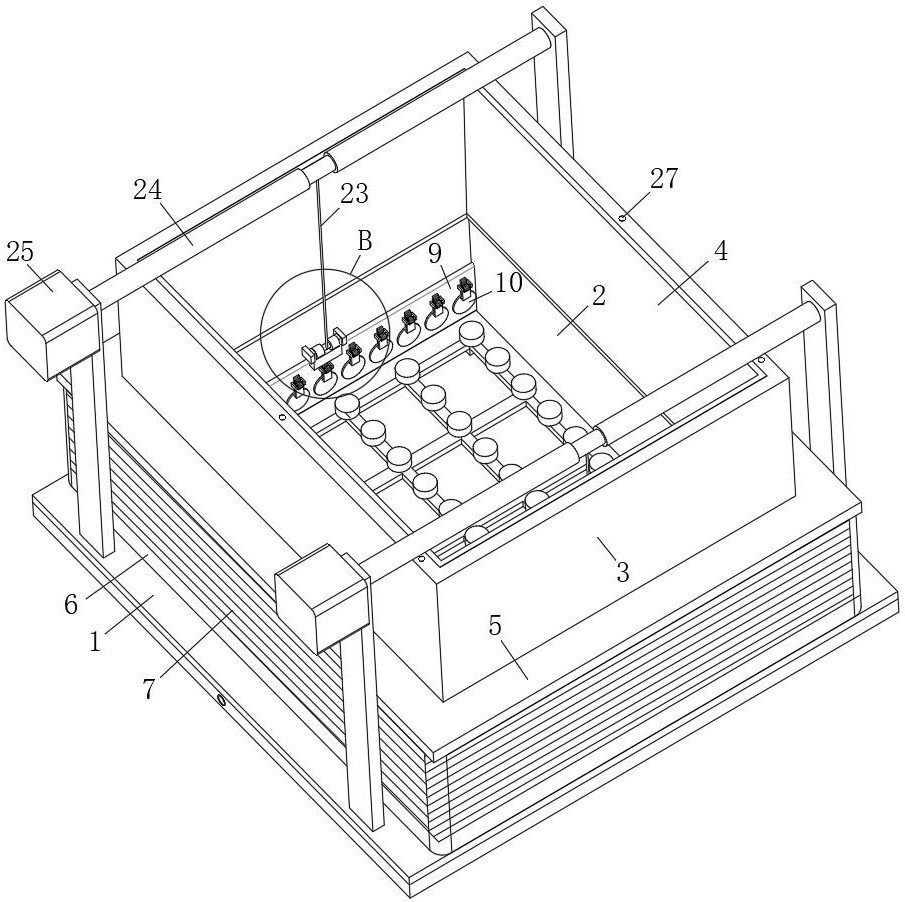

1.一種用于養豬場污水處理的曝氣池，包括底板（1），其特征在于：所述底板（1）的內部固定安裝有池體（2），所述池體（2）的外部滑動套設有延伸框（3），所述延伸框（3）的內側上部通過薄膜套（4）與池體（2）的內側上部固定連接，所述延伸框（3）的外部設有用于驅動其升降的升降組件，所述延伸框（3）的外側固定套設有壓板（5），所述底板（1）的頂部固定安裝有殼體（6），所述殼體（6）與壓板（5）之間通過罩體（7）固定連接，所述殼體（6）的兩側均通過多個氣管（8）與池體（2）的內部連通，所述池體（2）的內部設有用于對氣管（8）端部進行封閉的封閉組件，所述池體（2）內設有曝氣組件。

2.根據權利要求1所述的用于養豬場污水處理的曝氣池，其特征在于：所述封閉組件包括設置在池體（2）內壁兩側的安裝板（9），所述安裝板（9）與池體（2）內壁貼合，所述安裝板（9）的表面開設有與氣管（8）端部對應的圓孔，所述圓孔內設有封閉板（10），所述封閉板（10）的外側固定套設有密封圈（13），所述密封圈（13）與圓孔內壁抵觸，所述封閉板（10）的外部設有用于驅動其轉動的轉動組件。

3.根據權利要求2所述的用于養豬場污水處理的曝氣池，其特征在于：所述轉動組件包括固定安裝在安裝板（9）上的支架（11），所述支架（11）的數量與封閉板（10）對應，所述支架（11）的內部轉動安裝有轉軸，所述轉軸的外部固定套設有連板（12），所述連板（12）與封閉板（10）之間固定連接，所述轉軸的中部固定套設有齒輪（14），所述安裝板（9）的外側開設有滑槽，所述滑槽內滑動安裝有滑塊，所述滑塊的外側固定安裝有與齒輪（14）配合的齒條（15），所述安裝板（9）的外側且位于齒條（15）的下方固定安裝有電磁鐵（16），所述滑槽底壁與滑塊之間通過彈簧（17）固定連接，所述滑塊與滑槽底壁之間通過遮擋條（18）固定連接，所述遮擋條（18）將彈簧（17）封閉在滑槽內。

4.根據權利要求3所述的用于養豬場污水處理的曝氣池，其特征在于：所述遮擋條（18）具體設置為風琴罩。

5.根據權利要求4所述的用于養豬場污水處理的曝氣池，其特征在于：所述池體（2）的兩側內壁上均對稱固定安裝有側板（21），相鄰的所述側板（21）之間轉動安裝有圓柱（22），所述圓柱（22）通過固定板（20）與安裝板（9）固定連接，所述圓柱（22）的外部設有用于驅動其轉動的驅動組件。

6.根據權利要求5所述的用于養豬場污水處理的曝氣池，其特征在于：所述驅動組件包括拉繩（23），所述圓柱（22）的中部開設有繩槽，所述拉繩（23）的一端固定在繩槽內，所述拉繩（23）收卷在繩槽內，所述底板（1）的外部固定安裝有與拉繩（23）對應的安裝架，所述安裝架的內部轉動安裝有收卷桿（24），所述收卷桿（24）與拉繩（23）的另一端固定連接，所述安裝架的外部固定安裝有第一電機（25），所述第一電機（25）的輸出軸與收卷桿（24）的一端固定連接。

7.根據權利要求6所述的用于養豬場污水處理的曝氣池，其特征在于：所述升降組件包括固定連接在底板（1）頂部的多個第二電機（26），所述延伸框（3）上開設有多個螺紋孔，所述螺紋孔內螺紋連接有絲桿（27），所述絲桿（27）的一端與第二電機（26）的輸出軸頂端固定連接。

8.根據權利要求7所述的用于養豬場污水處理的曝氣池，其特征在于：所述安裝板（9）靠近氣管（8）的一側開設有凹槽，所述凹槽呈“口”字形，所述凹槽內設有橡膠墊（19），所述橡膠墊（19）與池體（2）內壁抵觸。

技術總結
本發明涉及污水處理技術領域，且公開了一種用于養豬場污水處理的曝氣池，包括底板，所述底板的內部固定安裝有池體，所述池體的外部滑動套設有延伸框，所述延伸框的內側上部通過薄膜套與池體的內側上部固定連接，所述延伸框的外部設有用于驅動其升降的升降組件，所述延伸框的外側固定套設有壓板，所述底板的頂部固定安裝有殼體。本發明能實現在需要清理曝氣池時，能加快曝氣池內有害氣體的向外逸散速度，使得無需工作人員過長時間的等待，從而能大大提升清理曝氣池的工作效率，通過扇動的安裝板，使得能將曝氣池內的有害氣體向外扇出，進一步提升曝氣池內有害氣體的向外逸散速度，使得進一步提升清理曝氣池的工作效率。

技術研發人員：黃豐華,張志軍,宋習文,張超,黃偉,劉占科
受保護的技術使用者：湖南綠依環保科技有限公司
技術研發日：
技術公布日：2025/4/24
