本發明涉及環保領域，特別涉及一種氣溶膠去除裝置。

背景技術：

隨著社會的快速發展，空氣質量問題也變得越來越突出，氣溶膠作為大氣污染物的主要成分之一，日益威脅著人們的身體健康。為了提高室內生活質量，人們常常會選擇空氣凈化器來提高空氣質量。

目前，市售空氣凈化器通常采用過濾和靜電除塵器等方式來去除空氣中的氣溶膠顆粒。如果采用過濾的方式，則設備的阻力增加，使得風機壓強變大而導致噪聲增加，進一步影響人們活動。而靜電除塵器需要對空氣進行放電，容易產生臭氧及氮氧化物，造成二次污染。無論是過濾式還是靜電除塵器式，在使用一段時間后，均需要進行定期清洗或更換凈化器件。對于過濾式，用戶自己清洗較為麻煩，而且無法清洗干凈，在使用過程中容易造成堵塞，堵塞后更換濾材導致使用成本的增加。對于靜電除塵器式，其電極板的清洗更為麻煩，而且設備內部的荷電電壓較高，易發生危險，荷電過程產生的臭氧和氮氧化物無法避免。

技術實現要素：

一般氣溶膠的消除，主要靠大氣的降水、小粒子間的碰并(凝結或凝并)、凝聚、聚合和沉降過程。但是該過程比較緩慢，且僅在氣候比較合適時才能較快的實現；在天氣不合適時，例如逆溫，低氣壓等條件下，可能持續數天，所以經常出現霧霾天氣，且越來越頻繁。

顆粒物的碰并過程通常是自然的熱碰并，大小不等的顆粒物碰并后變得更大。一個100nm大小顆粒物，其10秒內的擴散半徑平均約23微米。如果每立方厘米有10萬個顆粒物，其90％(完成碰并后有一萬個顆粒物)時間高達35小時。

在一種實施方式中，本發明提供一種氣溶膠去除裝置，所述裝置包括圓筒，在所述圓筒中設置有通過相互摩擦產生靜電來吸附流經圓筒的氣溶膠顆粒的裝置。

在一種實施方式中，在所述圓筒進風口設置有濾網，和在出風口設置有風機。

在一種實施方式中，在所述出風口還設置有濾網。

在一種實施方式中，所述圓筒中央設置有具有摩擦絲的轉軸，所述圓筒內壁上設置有摩擦桿；所述轉軸旋轉過程中，摩擦桿和摩擦絲相互接觸產生靜電。

在一種實施方式中，所述圓筒外部設置有電機，能夠驅動轉軸旋轉。

在一種實施方式中，摩擦桿和摩擦絲為通過摩擦產生靜電的任意材料組合，例如所述摩擦絲和摩擦桿分別是腈綸絲與金屬棒、或玻璃棒與絲綢。

與現有技術相比，本發明的有益效果：

(1)本發明能有效降低能耗，采用物理摩擦法產生靜電的方式，有效避免了通過放電產生靜電而產生的副產物。

(2)本發明所提供的氣溶膠去除裝置的結構簡單，設備容易清洗，只需抽出轉軸沖洗干凈即可。

附圖說明

為了更清楚地說明本申請實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本申請中記載的一些實施例，對于本領域普通技術人員來說，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。

圖1是本發明氣溶膠去除裝置的結構示意圖，其中1-濾網；2-風機；3-圓筒；4-摩擦桿；5-轉軸；6-電機；7-摩擦絲；和

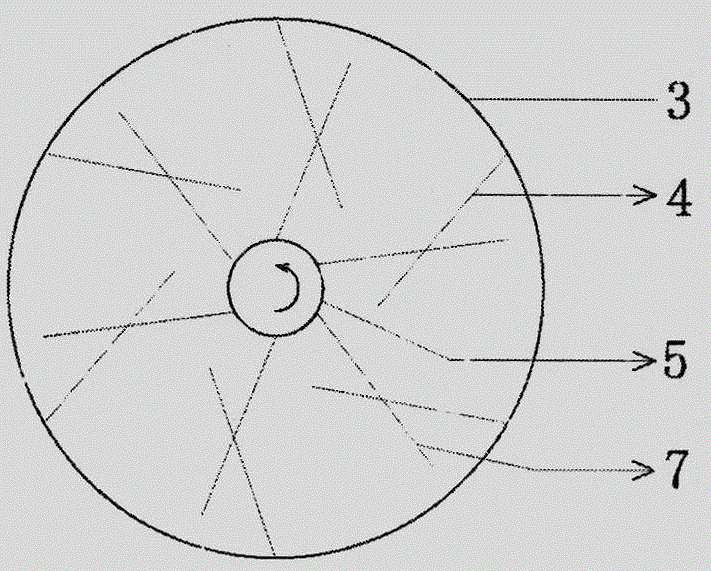

圖2是本發明氣溶膠去除裝置的俯視圖。

具體實施方式

為了使本領域技術領域人員更好地理解本申請中的技術方案，下面將結合本申請實施例中的附圖，對本申請實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本申請一部分實施例，而不是全部的實施例。所述比例僅為說明，出于各種產品的性能差異，不能理解為精確地比例限制。因此使用的比例是用來說明并非限制本發明。基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都應當屬于本申請保護的范圍。

如圖1和2所示，本發明的氣溶膠去除裝置包括：濾網1、風機2、圓筒3、轉軸5和電機6。濾網1設置在圓筒3的進風口一側，風機2設置在圓筒3的出風口一側；轉軸5位于圓筒3中央，電機6設于圓筒3外部。

圓筒3還包括其內壁上的摩擦桿4，轉軸5表面的摩擦絲7，電機6能驅動轉軸5旋轉，旋轉過程中摩擦桿4和摩擦絲7能相互接觸。

風機2將含有氣溶膠顆粒的空氣經由濾網1抽入裝置中，濾網1能除去空氣較大的雜質，這樣空氣進一步流入裝置內部，電機6驅動轉軸5旋轉，旋轉的摩擦絲7不斷與圓筒3內壁上的摩擦桿4發生摩擦，摩擦桿4和摩擦絲7在摩擦過程中會產生靜電，這樣摩擦絲7上就帶上靜電，并通過靜電吸附流經的氣溶膠顆粒，由此將空氣中氣溶膠顆粒除去，從而到達凈化空氣的目的。最后，尾部的風機2將凈化的空氣排出。該裝置使用一段時間后摩擦絲7會吸附上很多氣溶膠顆粒，這時只需將轉軸5取下沖洗晾干再重新裝回即可，整個裝置維護清理簡單。

應該理解到披露的本發明不僅僅限于描述的特定的方法、方案和物質，因為這些均可變化。還應理解這里所用的術語僅僅是為了描述特定的實施方式方案的目的，而不是意欲限制本發明的范圍，本發明的范圍僅受限于所附的權利要求。

本領域的技術人員還將認識到，或者能夠確認使用不超過常規實驗，在本文中所述的本發明的具體的實施方案的許多等價物。這些等價物也包含在所附的權利要求中。
