本實用新型涉及一種粉塵回收過程中防止脹袋的接灰裝置，屬于除塵設備技術領域。

背景技術：

現有的除塵系統接灰裝置多為安裝于集塵灰倉下部星型卸料器上的放灰管；放灰時，把灰袋口捆扎于灰倉放灰管上，啟動星型卸料器，灰塵會快速?zèng)_進灰袋，過程中產生的較大沖擊力會導致灰袋迅速膨脹，大量帶有粉塵的空氣從灰袋口與放灰管的縫隙中噴出，產生粉塵飛濺現象，導致作業現場二次污染，在污染環境的同時對現場工作人員身體健康帶來傷害。

技術實現要素：

本實用新型所要解決的技術問題是提供一種粉塵回收過程中防止脹袋的接灰裝置，有效杜絕粉塵回收過程中灰袋膨脹和粉塵泄露導致的環境污染問題，解決背景技術缺陷。

解決上述技術問題的技術方案是：

一種粉塵回收過程中防止脹袋的接灰裝置，包括安裝于集塵灰倉下部星型卸料器上的放灰管，其改進之處為：所述放灰管為雙層套筒結構，雙層套筒之間的空腔與除塵風機進風管連通。

上述的一種粉塵回收過程中防止脹袋的接灰裝置，所述放灰管由軸線重合的內層卸灰管和外層管構成，內層卸灰管和外層管之間的空腔與除塵風機進風管連通。

上述的一種粉塵回收過程中防止脹袋的接灰裝置，所述內層卸灰管和外層管之間的空腔通過連接管與除塵風機進風管連通，連接管上安裝風量控制閥。

本實用新型使用方法為：

當需要放灰時，將灰袋與放灰管的外層管捆扎牢固，打開連接管上的風量控制閥，啟動星型卸料器，灰塵從內層卸灰管出口快速?zèng)_進灰袋；此過程中由于內層卸灰管和外層管之間的空腔與除塵風機進風管連通，而除塵風機進風管內為負壓環境，所以混有粉塵的空氣會經過內層卸灰管和外層管之間的空腔迅速返回到集塵灰倉中，使灰袋內始終呈負壓狀態，有效防止灰袋膨脹，杜絕粉塵沿灰袋與放灰管的縫隙泄露。

本實用新型的有益效果為：

本實用新型通過改變放灰過程中灰袋內的壓力狀態，徹底解決了粉塵回收過程中灰袋膨脹導致的噴灰現象，杜絕了環境污染，降低了對工作人員的健康傷害；本實用新型無需使用任何外接能源，安裝簡單、快捷，使用效果好、工作可靠，推廣應用前景廣闊。

附圖說明

圖1為本實用新型在除塵系統中安裝位置示意圖；

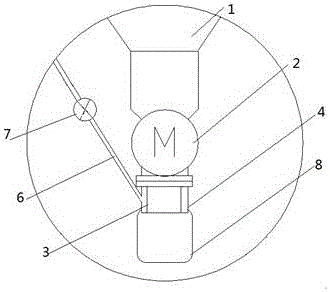

圖2為圖1中A部分放大圖；

圖中標記為：集塵灰倉1、星型卸料器2、內層卸灰管3、外層管4、除塵風機進風管5、連接管6、風量控制閥7、灰袋8。

具體實施方式

圖1和圖2顯示，本實用新型一種粉塵回收過程中防止脹袋的接灰裝置，包括安裝于集塵灰倉1下部星型卸料器2上的放灰管；所述放灰管為雙層套筒結構，由軸線重合的內層卸灰管3和外層管4構成，內層卸灰管3和外層管4之間的空腔通過連接管6與除塵風機進風管5連通，連接管6上安裝風量控制閥7。

當需要放灰時，將灰袋8與放灰管的外層管4捆扎牢固，打開連接管6上的風量控制閥7，啟動星型卸料器2，灰塵從內層卸灰管3的出口快速?zèng)_進灰袋8；此過程中由于內層卸灰管3和外層管4之間的空腔與除塵風機進風管5連通，而除塵風機進風管5內為負壓環境，所以混有粉塵的空氣會經過內層卸灰管3和外層管4之間的空腔迅速返回到集塵灰倉1中，使灰袋8內始終呈負壓狀態，有效防止灰袋8膨脹，杜絕粉塵沿灰袋8與放灰管的縫隙泄露。
