本實用新型涉及一種功能切換的出水裝置。

背景技術：

現有的棒狀類花灑等由于內部空間結構細小，通常無法在其內部設置功能切換機構，造成棒狀類花灑功能單一，通常不具有切換出水的功能；若需使棒狀類花灑具有切換出水功能，則需在棒狀類花灑外殼上另外設置切換機構，則會造成棒狀花灑的外觀不夠美觀緊湊。

技術實現要素：

本實用新型的目的在于提供一種功能切換的出水裝置，不僅結構簡單，而且適用于棒狀花灑等實現功能切換。

本實用新型的技術方案在于：一種功能切換的出水裝置，包括棒狀外套管，所述棒狀外套管內設置有水道，所述水道靠近出水端的側壁上沿軸向設置有前部出水孔和后部出水孔，所述水道內穿設有封水軸，水道內還設置有驅動封水軸軸向移動用于實現前部出水孔通、斷的按壓彈跳機構。

進一步地，所述水道由安裝于棒狀外套管內的進水管道及套接在進水管道上的出水管道組成，所述封水軸穿設于出水管道內使出水管道前部形成進水腔室且后部形成出水腔室，出水管道的一側壁與棒狀外套管之間形成出水道，進水腔室的側壁設置有通入出水道的出水口，出水腔室的側壁設置有連通出水道的進水口。

進一步地，所述前部出水孔和后部出水孔分別設置有出水管道的另一側壁上，且前部出水孔設置于進水腔室與出水腔室之間的側壁上，后部出水孔設置于出水腔室的側壁上。

進一步地，所述按壓彈跳機構包括徑向設置于進水管道上且具有工作斜面的按壓推塊，所述進水管道內軸向設置有與按壓推塊相配合的按壓芯軸和與封水軸相連接的轉子，所述按壓芯軸和轉子相配合的端面上分別設置有具有斜面的凸齒，所述轉子上的側壁上每間隔兩凸齒且位于齒根處沿軸向設置有溝槽，所述進水管道的內壁上設置有與溝槽相配合并用于轉子軸向移動后實現卡位的凸筋，所述按壓芯軸的側壁上相鄰兩凸齒之間且位于齒根處設置有與凸筋相配合的第二溝槽。

進一步地，所述封水軸的前端設置有與出水管道相連接的復位彈簧，所述按壓推塊穿出進水管道的端部上連接有具有第二復位彈簧的按鈕。

進一步地，所述封水軸的后端及中部分別設置有與出水管道相配合的環形凸部，所述環形凸部上分別設置有密封圈，所述前部出水孔設置于出水管道位于兩環形凸部之間的側壁上。

進一步地，所述棒狀外套管的前端設置有與進水管道相連接的進水接頭，棒狀外套管的后端設置有與出水管道相連接的封蓋組件，棒狀外套管的后部還設置有出水面板。

進一步地，所述封蓋組件包括與棒狀外套管后端相連接的封蓋，以及與出水管道相螺接的支撐桿，所述支撐桿上設置有穿入出水管道內的凸柱。

與現有技術相比較，本發明具有以下優點：

1、通過按壓彈跳機構控制芯軸的軸向移動，實現全出水與半出，適用于棒子類等細小空間結構；2、具有外觀優勢，切換方式與外觀保持較高完整度；3、芯軸切換采用自平衡切換方式，實現水路的通斷，切換手感較輕，且不受水壓影響，占用空間小。

附圖說明

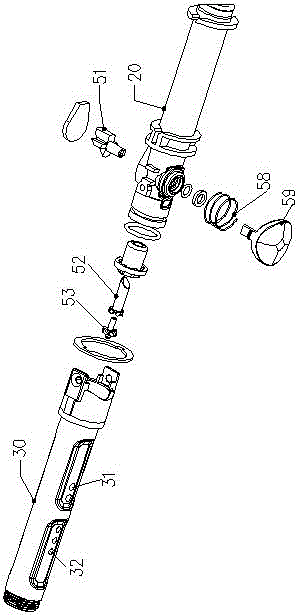

圖1為本實用新型的分解狀態示意圖；

圖2為本實用新型的圖1的A區放大圖；

圖3為本實用新型的按壓推塊的結構示意圖；

圖4為本實用新型的按壓芯軸的結構示意圖；

圖5為本實用新型的轉子的結構示意圖；

圖6為本實用新型的全出水的結構示意圖；

圖7為本實用新型的圖6的B區放大圖；

圖8為本實用新型的圖7的C區放大圖；

圖9為本實用新型半出水的結構示意圖；

圖10為本實用新型圖9的D區放大圖；

圖中：10-棒狀外套管 11-持握部 12-面板部 20-進水管道 21-凸筋 30-出水管道 31-前部出水孔 32-后部出水孔 33-進水腔室 34-出水腔室 35-出水道 36-出水口 37-進水口 40-封水軸 41-環形凸部 42-密封圈 51-按壓推塊 52-按壓芯軸 53-轉子 54-凸齒 55-溝槽 56-第二溝槽 57-復位彈簧 58-第二復位彈簧 59-按鈕 60-進水接頭 70-出水面板 81-封蓋 82-支撐桿。

具體實施方式

為讓本實用新型的上述特征和優點能更明顯易懂，下文特舉實施例，并配合附圖，作詳細說明如下，但本實用新型并不限于此。

參考圖1至圖10

一種功能切換的出水裝置，包括棒狀外套管10，所述棒狀外套管由持握部11和面板部12組成，棒狀外套管內設置有水道，所述水道靠近出水端的側壁上沿軸向設置有前部出水孔31和后部出水孔32，所述水道內穿設有封水軸40，水道內還設置有驅動封水軸軸向移動用于實現前部出水孔通、斷的按壓彈跳機構。

本實施例中，所述水道由安裝于棒狀外套管內的進水管道20及套接在進水管道上的出水管道30組成，所述封水軸穿設于出水管道內使出水管道前部形成進水腔室33且后部形成出水腔室34，出水管道的一側壁與棒狀外套管之間形成出水道35，進水腔室的側壁設置有通入出水道的出水口36，出水腔室的側壁設置有連通出水道的進水口37，以便水經進水管道、進水腔、出水口、出水道、進水口進入出水腔室內。

本實施例中，所述前部出水孔和后部出水孔分別設置有出水管道的另一側壁上，且前部出水孔設置于進水腔室與出水腔室之間的側壁上，以便通過封水軸控制出水孔的通斷，后部出水孔設置于出水腔室的側壁上。

本實施例中，所述按壓彈跳機構包括徑向設置于進水管道上且具有工作斜面的按壓推塊51，所述進水管道內軸向設置有與按壓推塊相配合的按壓芯軸52和與封水軸相連接的轉子53，所述按壓芯軸和轉子相配合的端面上分別設置有具有斜面的凸齒54，所述轉子上的側壁上每間隔兩凸齒且位于齒根處沿軸向設置有溝槽55，所述進水管道的內壁上設置有與溝槽相配合并用于轉子軸向移動后實現卡位的凸筋21，所述按壓芯軸的側壁上相鄰兩凸齒之間且位于齒根處設置有與凸筋相配合的第二溝槽56。

本實施例中，所述封水軸的前端設置有與出水管道相連接的復位彈簧57，所述按壓推塊穿出進水管道的端部上連接有具有第二復位彈簧58的按鈕59，以便推動按壓推塊移動。

本實施例中，所述封水軸的后端及中部分別設置有與出水管道相配合的環形凸部41，所述環形凸部上分別設置有密封圈42，所述前部出水孔設置于出水管道位于兩環形凸部之間的側壁上，以便通過封水軸實現前部出水孔的通斷。

本實施例中，所述棒狀外套管的前端設置有與進水管道相連接的進水接頭60，棒狀外套管的后端設置有與出水管道相連接的封蓋組件，棒狀外套管的后部還設置有位于前部出水孔和后部出水孔下側的出水面板70，出水面板上間隔布設有若干出水孔。

本實施例中，所述封蓋組件包括與棒狀外套管后端相連接的封蓋81，以及與出水管道相螺接的支撐桿82，所述支撐桿上設置有穿入出水管道內用于與復位彈簧相抵接的凸柱。

該出水裝置的工作原理：水經進水管道、進水腔、出水口、出水道、進水口進入出水腔室內，進入出水腔室內的水進入后部出水孔，并從出水面板流出。當前部出水孔封閉時，按動按鈕帶動按壓推塊移動，并促使按壓芯軸帶著轉子軸向移動，轉子推動封水軸向出水管道后部移動，同時轉子周向轉動使其上的凸齒卡在凸筋上實現轉子限位，水流與前部出水通孔連通，使得出水面板全部出水，參考圖6和圖7。半出水時，按壓按鈕，使按壓芯軸推動轉子及封水軸向出水管道后部軸向移動一定距離，轉送旋轉使凸齒與凸筋脫離，在彈簧力的作用下，封水軸、轉軸、按壓芯軸向出水管道前部移動，使得封水軸封閉的環形凸部封閉出水腔室與前部出水孔相連通的水道，使得該出水裝置只有半部出水，參考圖9和圖10。

以上所述僅為本實用新型的較佳實施例，凡依本實用新型申請專利范圍所做的均等變化與修飾，皆應屬本實用新型的涵蓋范圍。
