本實用新型涉及鋰離子電池技術領域，特別涉及一種鋰離子電池流體涂覆用狹縫式模頭。

背景技術：

鋰離子電池因其能量密度高、循環壽命長被廣泛應用于現代電動汽車、能源儲備等領域。鋰電池正負極片的涂覆是電池生產的關鍵工序，并且極片的涂覆速度與質量決定著電池產品的產量與品質；另外，極片的產量與質量受到生產過程中涂布機的影響，且涂布機頭作為涂布機最重要的組成部件，直接決定涂覆極片的質量。在極片涂覆過程中，涂覆到基材上的涂層由于涂覆原理及設備的不同，造成極片制程操作繁瑣且效率低，導致極片厚度均一性較差，嚴重影響成品電池容量一致性，如一是由于漿料消泡不徹底、漿料輸送系統及上料系統密封不良等原因，易造成了涂覆后的極片出現氣泡露箔缺陷；二是由于設備波動、環境變化等因素，電池漿料在涂覆過程中粘度出現波動，造成夾縫出口流體擠出量也存在波動，導致電池極片厚度出現一致性較差現象。

技術實現要素：

本實用新型解決了上述存在的技術問題，特提供了一種鋰離子電池流體涂覆用狹縫式模頭，有效提高模頭對于不同性質流體的涂覆適應能力，消除涂布露箔缺陷，保證極片涂覆厚度一致性，提高產品良率。

為了解決上述技術問題，本實用新型采用以下技術方案：

一種鋰離子電池流體涂覆用狹縫式模頭，包括上模頭、下模頭和模頭墊片，所述上模頭、下模頭的前端之間夾縫形成狹縫出口，所述上模頭的后端設有進料口，所述上模頭的前端頂部設有用于調節狹縫出口開口高度大小的微調螺旋桿；所述下模頭的頂端面沿其長度方向開設有貯液腔和穩壓腔，所述貯液腔和穩壓腔之間通過穩流平臺連接；所述進料口通過進料流道與貯液腔連通。

進一步方案，所述進料流道呈階梯狀，其相鄰臺階面之間的夾角為直角。

進一步方案，所述穩流平臺的兩側邊緣呈對稱弧形狀，其寬度從中間往兩端逐漸減小。

進一步方案，所述貯液腔和穩壓腔均為半圓形腔體，且穩壓腔的直徑小于貯液腔的直徑。

進一步方案，所述微調螺旋桿包括固設于上模頭上的螺桿，所述螺桿外周設有等螺距的外螺紋，所述螺桿上套設有套管，所述套管設有與螺桿的外螺紋相嚙合的內螺紋。

進一步方案，所述套管上設有刻度尺。

進一步方案，位于狹縫出口一端的上模頭上水平開設有與所述狹縫出口平行的凹槽，所述上模頭上縱向開設有與所述凹槽相交的螺桿孔，所述螺桿設在螺桿孔中，其底端固設在位于凹槽下方的上模頭上；位于凹槽上方的螺桿外周套設有彈簧；所述套管螺紋連接在螺桿的頂端而位于上模頭的上方。

進一步方案，所述模頭墊片為一端開口的半框形結構，其開口端位于狹縫出口處且開口端的長度為漿料涂覆的寬度。

本實用新型的模頭的狹縫出口寬度可根據所需要涂覆漿料的寬度來設計模頭墊片的開口長度。即模頭墊片的開口長度可控制漿料在基材上的涂覆形狀與規格。

通過轉動套管來調節螺桿對凹槽的施力狀況，進而對上模頭的底部施加外力。對螺桿采取緊固操作時，螺紋的嚙合實現凹槽槽口寬度的減小，位于凹槽下方的上模頭底端則受力而發生向上的微變形，從而實現狹縫出口的高度增加；同樣，對螺桿采取松弛操作，實現凹槽槽口寬度增大，上模頭底部不受力，在彈簧的作用下而恢復原狀，則狹縫出口恢復原狀高度得以減小。另外，由于套管上設有刻度尺，螺桿旋轉圈數所代表的螺距改變量可通過刻度尺來顯示，并對應該位置狹縫出口的相對高度。

本實用新型的模頭工作時，流體漿料從進料口進入進料流道，經其階梯狀的進料流道進入下模頭上的貯液腔中，流體漿料中殘留氣泡通過階梯狀的進料流道的碰撞而破碎，達到消泡的效果。貯液腔中流體漿料借助穩流平臺的穩壓作用而流入穩壓腔中進行儲存，然后從狹縫出口流出用于涂覆。

所以本實用新型與現有技術相比，有益效果有：

(1) 本實用新型進料流道采用階梯式結構，流體漿料在流轉過程中通過階梯式進料流道的碰撞可以有效消除殘存氣泡，實現除氣消泡功能；

(2) 通過微調螺旋桿來調節狹縫出口的高度，從而實現了流體漿料的流速與流量的有效與實時調節，所以特別適應于狀態變化復雜的流體漿料；

(3)采用本實用新型的狹縫式模頭進行涂覆時，極片面的密度波動較小，顯著提高極片涂覆一致性。

(4)弧形的穩流平臺可以實現穩壓腔內的流體漿料的壓力重新分布，并改善不同部位流體漿料的流動性。

附圖說明

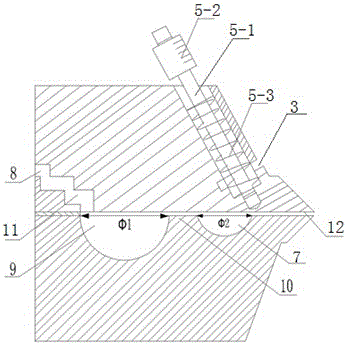

圖1為本實用新型的結構示意圖。

圖2為圖1中A-A剖視圖。

圖3為本實用新型中下模頭的俯視圖。

圖4為本實用新型中模頭墊片的第一種結構示意圖。

圖5為本實用新型中模頭墊片的第二種結構示意圖。

圖中：1、上模頭，2、下模頭，3、凹槽，4、緊固螺栓，5、微調螺旋桿，5-1、螺桿，5-2、套管，5-3、彈簧，6、模頭墊片，7、穩壓腔，8、進料口，9、貯液腔，10、穩流平臺，11、進料流道，12、狹縫出口。

具體實施方式

下面通過具體實施例，并結合附圖，對本實用新型的技術方案作進一步的具體描述：

如圖1、2 所示一種鋰離子電池流體涂覆用狹縫式模頭，包括上模頭、下模頭2和模頭墊片6通過緊固螺栓4連接在一起，所述上模頭1、下模頭2的前端之間夾縫形成狹縫出口14，所述上模頭1的后端設有進料口8，所述上模頭1的前端頂部設有用于調節狹縫出口14開口高度大小的微調螺旋桿5；如圖3所示，下模頭2的頂端面沿其長度方向開設有貯液腔9和穩壓腔7，所述貯液腔9和穩壓腔7之間通過穩流平臺10連接；所述進料口8通過進料流道11與貯液腔9連通。

進一步方案，所述進料流道11呈階梯狀，其相鄰臺階面之間的夾角為直角。

進一步方案，所述穩流平臺10的兩側邊緣呈對稱弧形狀，其寬度H1從中間往兩端逐漸減小。

進一步方案，所述貯液腔9和穩壓腔7均為半圓形腔體，且穩壓腔7的直徑Φ2小于貯液腔9的直徑Φ1。

進一步方案，所述微調螺旋桿5包括固設于上模頭1上的螺桿5-1，所述螺桿5-1外周設有等螺距的外螺紋，所述螺桿5-1上套設有套管5-2，所述套管5-2設有與螺桿5-1的外螺紋相嚙合的內螺紋。

進一步方案，所述套管5-2上設有刻度尺。

進一步方案，位于狹縫出口14一端的上模頭1上水平開設有與所述狹縫出口14平行的凹槽3，所述上模頭1上縱向開設有與所述凹槽3相交的螺桿孔，所述螺桿5-1設在螺桿孔中，其底端固設在位于凹槽3下方的上模頭1上；位于凹槽3上方的螺桿5-1外周套設有彈簧5-3；所述套管5-2螺紋連接在螺桿5-1的頂端而位于上模頭1的上方。

進一步方案，所述模頭墊片6為一端開口的半框形結構，其開口端位于狹縫出口12處且開口端的長度為漿料涂覆的寬度。如圖4所示，模頭墊片6開口端的長度H2即為漿料涂覆的寬度，適用于寬幅涂布；如圖5所示，模頭墊片6設有兩個開口端，其中一個開口端長度H2即為漿料涂覆的寬度，其適用于窄幅涂布。

工作時，先通過轉動套管5-2來調節其對凹槽3的受力狀況，再通過凹槽3的微變形來實現調節狹縫出口12的高度。流體漿料從進料口8進入上模頭中階梯狀的進料流道11，再進入下模頭上的貯液腔9中，流體漿料中殘留氣泡通過階梯狀的進料流道11的碰撞而破碎；貯液腔9中流體漿料借助穩流平臺10的穩壓作用而流入穩壓腔7中進行儲存，然后從狹縫出口12流出用于涂覆。

上述實施例只為說明本實用新型的技術構思及特點。本行業的技術人員應該了解，上述實施例不以任何形式限制本實用新型，凡采用等同替換或等效變換的方式所獲得的技術方案，均落在本實用新型的保護范圍內。
