本實用新型涉及包裝器械技術領域，具體為一種紙制品粉粹打包機。

背景技術：

現有的包裝機僅僅是將物料放入設備通過擠壓成型打包，并不能將物料做到切割后打包成型，這樣會使得打包后的物料占用空間大，在對打包后的物料加工時需要再次粉碎切割，這樣不但增加了成本，影響了工作效率，而且由于沒粉碎就打包使得體積更大，不利于運輸。

技術實現要素：

本實用新型的目的在于提供一種紙制品粉粹打包機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種紙制品粉粹打包機，包括傳送帶、一號切割機和碾壓機蓋板，所述傳送帶的內部設置有傳動輪，所述一號切割機的一端設置有一號從動輪，所述一號切割機的上端設置有一號電機，所述一號電機的頂端設置有一號主動輪，所述一號切割機的一側設置有二號切割機，所述二號切割機在靠近一號切割機的一側設置有固定軸，所述二號切割機的另一側設置有二號從動輪，所述二號切割機的上端設置有二號電機，所述二號電機的頂端設置有二號主動輪，所述二號主動輪的一側設置有碾壓機蓋板，所述碾壓機蓋板固定連接有碾壓塊，所述碾壓塊的兩側分別設置有液壓桿，所述碾壓塊在靠近二號從動輪一側的液壓桿下方設置有入料口，所述入料口的下端設置有二號傳動裝置，所述二號傳動裝置的下端設置有二號擋板，所述二號擋板外側固定連接有一號固定桿，所述二號擋板一側設置有液壓推桿，所述碾壓塊的另一側設置的液壓桿的下端設置有一號傳動裝置，所述一號傳動裝置的下端設置有一號擋板，所述一號擋板的外側固定連接有一號固定桿。

優選的，所述一號切割機縱向固定，所述二號切割機橫向固定。

優選的，所述一號主動輪和一號從動輪通過皮帶連接，所述二號主動輪和二號從動輪通過皮帶連接。

優選的，所述入料口與傳送帶通過滑道連接。

優選的，所述碾壓機蓋板為正方形結構，且在4個邊角分別固定連接有4個液壓桿。

與現有技術相比，本實用新型的有益效果是：該種紙制品粉粹打包機結構合理，方便實用，可以將粉粹與打包于一體，更高效的解決了打包過程中的粉粹物料以及節省包裝體積的效果，由于采用雙螺旋切割刀，這樣使得物料在通過傳送帶后，能夠在螺旋刀的作用下自動進給物料，而且由于設為橫向和縱向，所以在切割后的物料會均勻細致，更有利于物料的壓縮打包成型。

附圖說明

圖1為本實用新型結構示意圖；

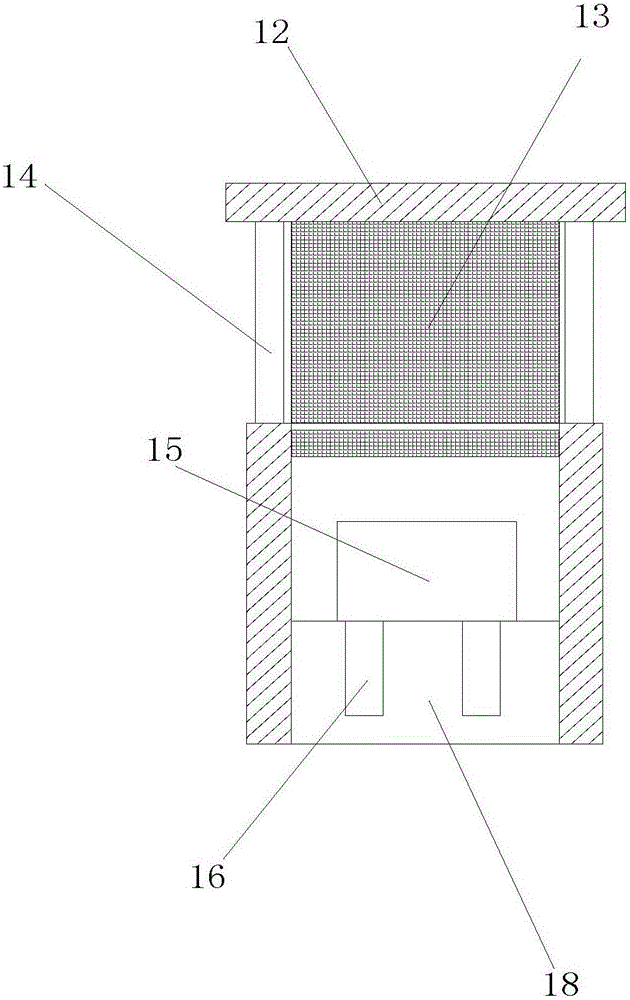

圖2為本實用新型碾壓機右視圖；

圖3為本實用新型碾壓機左視圖。

圖中：1傳送帶、2傳動輪、3一號從動輪、4一號切割機、5一號電機、6一號主動輪、7固定軸、8二號切割機、9二號電機、10二號主動輪、11二號從動輪、12碾壓機蓋板、13碾壓塊、14液壓桿、15一號傳動裝置、16一號固定桿、17液壓推桿、18一號擋板、19二號擋板、20入料口、21二號傳動裝置、22二號固定桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種紙制品粉粹打包機，包括傳送帶1、一號切割機4和碾壓機蓋板12，所述傳送帶1的內部設置有傳動輪2，所述一號切割機4的一端設置有一號從動輪3，所述一號切割機4的上端設置有一號電機5，所述一號電機5的頂端設置有一號主動輪6，所述一號切割機4的一側設置有二號切割機8，所述一號切割機4和二號切割機8為螺旋刀口設計，且橫縱向固定，這樣設計會使得在切割過程中物料切割更均勻細致，有利于后面打包機的壓縮打包，所述二號切割機8在靠近一號切割機4的一側設置有固定軸7，所述二號切割機8的另一側設置有二號從動輪11，所述二號切割機8的上端設置有二號電機9，所述二號電機9的頂端設置有二號主動輪10，所述二號主動輪10的一側設置有碾壓機蓋板12，所述碾壓機蓋板12固定連接有碾壓塊13，所述碾壓塊13的兩側分別設置有液壓桿14，所述碾壓塊13在靠近二號從動輪11一側的液壓桿14下方設置有入料口20，所述入料口20的下端設置有二號傳動裝置21，所述二號傳動裝置21的下端設置有二號擋板19，所述二號擋板19外側固定連接有一號固定桿16，所述二號擋板19一側設置有液壓推桿17，所述碾壓塊13的另一側設置的液壓桿14的下端設置有一號傳動裝置15，所述一號傳動裝置15的下端設置有一號擋板18，所述一號擋板18的外側固定連接有一號固定桿16。

工作原理：將要打包的紙質物料放到傳送帶1上，并分別進入一號切割機4和二號切割機8進行切割，在物料切割好后會被傳送帶1傳送至入料口20，并掉落至碾壓機內部，這時一號擋板18和二號擋板19在一號傳動裝置15和二號傳動裝置21的作用下關閉，碾壓塊13在4個液壓桿14的帶動下對物料進行壓縮成型，當壓縮完成，液壓桿14上升，這時打開一號擋板18和二號擋板19，在液壓推桿17的作用下將壓縮成塊的成品推送出碾壓機出口。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
