本實用新型涉及一種提純化工技術領域，具體為一種提純化工用過濾結晶裝置。

背景技術：

在化工生產過程中，化學用品的提純生產是比較難以攻克的難題，由此可見做好化工提純的工藝應用，對化學工藝的工作效率將是十分關鍵的，現在使用的提純化工用過濾結晶裝置嚴重影響工作的進行，對于提高化學用品的提純結晶的工作效率具有重要意義，對于化學晶體的提純加工，簡單過濾的辦法是實現結晶提純效率提升的途徑，而對于化工設備的自動化升級，因設備限制，無法用此方法對化工程序的控制，不利于化工提純工作的進行。

技術實現要素：

本實用新型的目的在于提供一種提純化工用過濾結晶裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種提純化工用過濾結晶裝置，包括原料口、過濾室、濾網、漏斗、加熱絲、電源、連接管、滲出口、傳遞管、分離室、氣道、排氣口、粗網、細網、接口、雜質出口、細晶出口和液體出口，所述原料口下側設置有過濾室，所述過濾室下側安裝有濾網，所述漏斗與連接管相連接，所述加熱絲外側設置有電源，所述滲出口右側設置有傳遞管，所述傳遞管右側設置有分離，所述分離室上側設置有氣道，所述氣道與排氣口相連接，所述分離室內側設置有粗網和細網，所述分離室上側設置有雜質出口，所述雜質出口下側安裝有細晶出口，所述細晶出口下側安裝有液體出口。

優選的，所述濾網與過濾室保持平行位置關系。

優選的，所述加熱絲與過濾室保持外部緊貼關系。

優選的，所述粗網與細網的軸線中心位置。

優選的，所述細晶出口和液體出口保持平行關系。

與現有技術相比，本實用新型的有益效果是：該提純化工用過濾結晶裝置，可用于設備的二級滲透與過濾控制，在化學提純過濾系統中，使用多層過濾對化學晶體進行過濾結晶控制，而且該提純化工用過濾結晶裝置操作簡單易用，工作效果好，生產效率高，具有普及性，可為化工設備提供可靠保障，有利于大范圍推廣使用。

附圖說明

圖1為本實用新型整體結構示意圖。

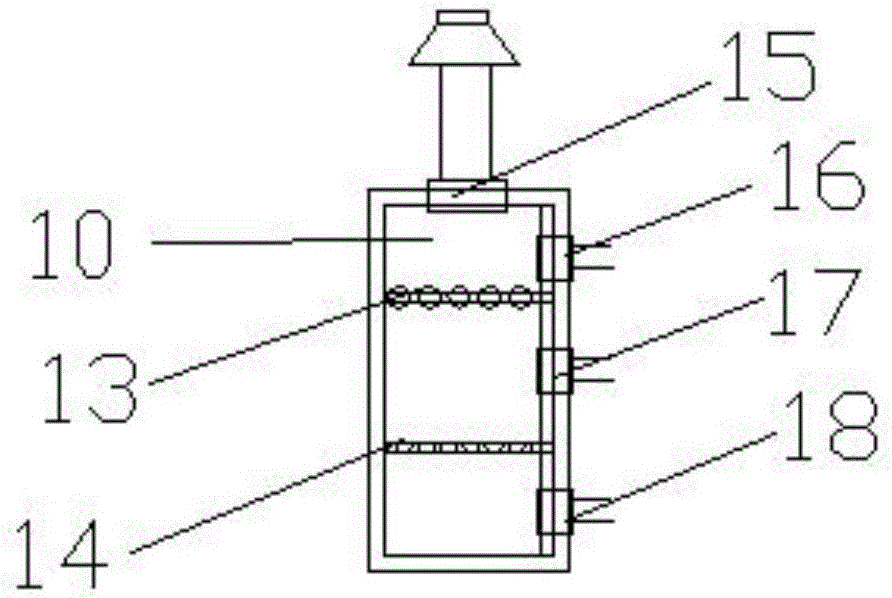

圖2為本實用新型二級過濾室結構示意圖。

圖中：1、原料口，2、過濾室，3、濾網，4、漏斗，5、加熱絲，6、電源，7、連接管，8、滲出口，9、傳遞管，10、分離室，11、氣道，12、排氣口，13、粗網，14、細網，15、接口，16、雜質出口，17、細晶出口，18、液體出口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參閱圖1-2，本實用新型提供一種技術方案：一種提純化工用過濾結晶裝置，包括原料口1、過濾室2、濾網3、漏斗4、加熱絲5、電源6、連接管7、 滲出口8、傳遞管9、分離室10、氣道11、排氣口12、粗網13、細網14、接口15、雜質出口16、細晶出口17和液體出口18，原料口1下側設置有過濾室2，過濾室2下側安裝有濾網3，濾網3與過濾室2保持平行位置關系，實現了對液體的過濾充分，漏斗4與連接管7相連接，加熱絲5外側設置有電源6，加熱絲5與過濾室2保持外部緊貼關系，對液體進行加熱處理，滲出口8右側設置有傳遞管9，傳遞管9右側設置有分離室10，分離室10上側設置有氣道11，氣道11與排氣口12相連接，所述分離室10內側設置有粗網13和細網14，粗網13與細網14的軸線中心位置，實現二級過濾的流暢性，分離室10上側設置有雜質出口16，雜質出口16下側安裝有細晶出口17，細晶出口17下側安裝有液體出口18，細晶出口17和液體出口18保持平行關系，實現了液體的分流。

工作原理：在使用該提純化工用過濾結晶裝置時，首先由原料口1進行原料的引入，在過濾室2內部的濾網3過濾后，加熱絲5在電源6作用下進行加熱處理，將一級過濾液通過漏斗4和滲出口8流出，并通過連接管7和傳遞管9進入分離室10中，將氣體通過氣道11和排氣口12排出，再通過粗網13和細網14進行二級過濾，在雜質出口16、細晶出口17和液體出口18進行結晶流出，最終實現了提純化工用過濾結晶裝置的工作。

盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
