本實用新型涉及切削液循環利用領域，特別涉及一種切削液循環處理裝置。

背景技術：

加工機器切削、磨削、切割等加工過程中一般都需要用切削液進行降溫、潤滑和沖刷，這樣切削液中就混合了大量的切屑，在切削液進行回收循環的過程中就需要加以分離，而后分別回收重利用。

授權公告號為CN205218666U的中國專利公開了一種排屑及循環一體的切削液回收裝置，包括切削液回收箱，以及設于所述冷去水回收箱正上方的用于排出切削金屬屑的排屑機，其中，所述排屑機包括內部中空的機殼、設于所述機殼內部前后兩側的前傳送鏈與后傳送鏈、以及排屑驅動電機，所述機殼包括具有用于接收冷卻污液的開口的水平段、與所述水平段相接的且斜向后上方延伸的上升端、以及與所述上升段相接的且水平往后延伸的排屑段，所述排屑驅動電機固接于所述排屑段之上，所述排屑段的末端下表面設有排屑口。

現有技術的不足之處在于，在外界環境溫度比較低的時候，如在冬天，環境溫度會降至冰點，這個時候切削液的粘滯力很大，濾網分離時，切削液的滲透效率很低，并且在加工使用切削液的時候由于受低的溫切削液的沖刷，金屬毛坯的溫度始終保持在冰點甚至以下，對于一些本身硬度就較高的金屬來說，切削性能將會更差，更難加工，甚至因為應力集中而產生皸裂，尤其是鋼板磨削的時候，切削液由于低溫下粘滯力較大，會偏向于膠狀，隨著切削液進入到鋼板和砂輥之間的時候，會附著在砂輥上，無法形成有效潤滑油膜，各個部分會分別呈現為干摩擦、邊界潤滑、流體潤滑狀態狀況，不同潤滑狀態的磨削的磨削量不同，也就是我們宏觀上所看到的暗紋，同時低溫下大粘滯力的油，會導致磨削碎屑無法及時清除從而導致在磨削的同時表面會被刮傷，以上兩種狀況都會導致鋼板的表面粗糙度很差；一般在實際生產中為了克服這種情況會采用較長時間開機的預熱的方式，這種方式既損耗材料，又大幅增加了加工工時，并且一般最佳的切削液溫度在20℃-30℃之間，利用磨削本身加熱無法精準的控制切削液溫度。

技術實現要素：

本實用新型的目的是提供一種切削液循環處理裝置，其解決了在外界環境溫度較低的時候低溫狀態下的切削液所帶來的加工精度低、并且切削液溫度無法控制的問題。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種切削液循環處理裝置，包括切削液箱，所述切削液箱內設置有貫穿箱壁用于外接的出液管，所述出液管箱外的端部連接有用于給加工設備供液的輸送機構，所述切削液箱內的出液管的管口處設置有第一加熱器，所述出液管的管口內設置有溫度檢測機構。

采用上述結構，所有用于加工的所需的切削液都從出液管流出繼而通過輸送機構輸送至各個加工設備，現將加熱器設置在出液管的管口，這樣流經出液管管口的切削液都會經過第一加熱器加熱，并且在管口設置溫度傳感器可以隨時監控管內的溫度，并交由上位機調控加熱功率，從而保證輸送至加工設備的切削液保持在合適的溫度；另外切削液中是含有油脂成分的，如果切削液的溫度過高可能會帶來一些安全隱患，而持續加熱和輸送的過程中，輸液管內和管口區域的切削液的溫度一定是最高的，也就是說管口的切削液的溫度保證在安全范圍內，那么切削液箱內其他部位的切削液必定保持在安全溫度范圍內，在輸液管內的溫度檢測機構能夠?qū)崟r的反饋切削液的溫度情況，進而將腔內的溫度控制在合理的范圍。

進一步優選為：輸送機構包括水泵和輸送管，所述出液管和輸送管均連接在水泵上，所述輸送管上設置有保溫層。

采用上述結構，水泵可以將液體轉移到較高的位置，并給輸送增壓，使得切削液可以長距離的輸送，并且，加設保溫層可以減少輸送過程中的溫度損耗，使得輸送帶加工設備上的切削液溫度和出液管內的切削液溫度保持在較小的溫差。

進一步優選為：所述所述管口設置有增加熱傳導的導熱網，所述導熱網與第一加熱器連接并且覆蓋在出液管的管口。

采用上述結構，首先網狀的導熱網極大的增加了熱傳導的過程中與切削液的接觸面積，并且網狀可以在管口形成全方位覆蓋，所有輸送出去的切削液必定是經過導熱網加熱的，這樣極有效的保證了出液溫度。

進一步優選為：所述管口處的溫度保持在20℃-30℃。

采用上述結構，20℃-25℃為磨削加工切削液效果最好的溫度，這個溫度下的流動性，以及受壓產生油膜的效果都比較好，設置為20℃-30℃是為了給予輸送過程一定的溫度損耗偏差。

進一步優選為：所述切削液箱上方設置有相通的三級過濾池，所述三級過濾池內穿過并覆蓋設置有濾布。

采用上述結構，切削液箱本身除了進出液的連通通道其他部位都是隔熱密封的，在進入運作時，三級過濾池內的過濾部會呈現儲滿液體的下凹狀態，從而將切削液箱的上部的連通通道堵住；當外界環境溫度比較低的時候，切削液箱內的切削液經過加熱器的保持在常溫或者較高的溫度，部分的被加熱的過的切削液會從出液管流出至加工設備，從而保證了加工設備所需的切削液流動性較好，無需再次進行預熱；出液管輸送的切削液帶出了一部分熱量，還有大部分熱量在切削液箱內留存，這部分熱量會向上散發，而上部儲滿液體的濾布擋住并且吸收，從而將濾布內，尤其是處在濾布底層切削液烘熱，有效的增加了由于低溫而被降低的流動性，使得切削液能更高效率的過濾滲透出來而不是和顆粒物一同堆積在濾布表面，極大的提供的了過濾效率，也防止了濾布由于切削液堆積過多、重量過大而導致側翻進而影響切削液箱內的切削液的純度，也間接的保證了切削液的質量。

進一步優選為：所述三級過濾池與切削液箱之間設置有鏤空小孔的隔板，所述隔板遠離出液管設置有連通三級過濾池和切削液箱的流道，所述流道的正下方以及切削液的流動路徑上設置有多個第二加熱器。

采用上述結構，由于切削液箱比較大，并且切削液是處于流動狀態，單單出液管附近設置的加熱器可能無法完全保證出流的切削液的溫度，更不足以保證切削液箱內的切削液的溫度，所以設置了第二加熱器，切削液自流道和鏤空小孔下來后，直至出液管的開口出液會存在一個流路徑，在流動路徑上經過多個第二加熱的逐級加熱，這樣自出液管輸送出去的切削液就能保證足夠的溫度，并且多級加熱產生的加熱域也基本將切削液箱內的液體的覆蓋，從而也保證了切削液箱內的切削液的溫度，并且隔板對濾布起到了承托的作用，防止濾布因為其實蓄積的切削液過多而導致滑落或側翻。

進一步優選為：所述第二加熱器的端部連接有增加熱傳導的導熱柵格。

采用上述結構，導熱柵格可以有效的增加流經液體加熱的接觸面積，使得加熱效果更好。

進一步優選為：所述三級過濾池的一端設置有放置卷筒狀濾布的布架，所述布架遠離三級過濾池的位置設置有導布輥，所述三級過濾池的另一端設置有兩個壓緊并拉動濾布移動的壓布輥，所述壓布輥遠離三級過濾池一側設置有用于收集濾布的儲布箱，所述濾布的寬度大于三級過濾池的內腔的寬度。

采用上述結構，三級過濾池是過濾分離的最后一道工序，相對來說分離的分離的顆粒很細，如果采用一般的固定的濾網的話，很容易就被堵塞而導致逐漸失去過濾效果，濾布最大的優勢在與可以移動，以卷筒的形式占用的空間很小，并且集中清理起來也很方便；而之所限定濾布的寬度，是因為當濾布寬度較大的時候，中間堆積切削液而下沉，在寬度較大的時候也可以搭在側壁上，能有效的防止側翻，并且在壓布輥和導布輥會將濾布張緊，寬度大的時候穩定性也能更好。

進一步優選為：所述三級過濾池的上方設置有二級過濾倉，所述二級過濾倉由與前一道工序連通的導流部和過濾部組成，所述過濾部的底面和側面均設置有密集濾孔。

采用上述結構，二級過濾倉是三級過濾池的前一道工序，相對來說分離的顆粒物也較大，所以一般二級過濾倉時以金屬材質制成，并以密集濾孔作為過濾功能件，導流部可以避免冷卻水直接沖擊而濺出。

進一步優選為：所述二級過濾倉的上方設置有一級分離機構，所述一級分離機構包依次連接的沉積腔、輸送腔、延長腔以及貫穿沉積腔、輸送腔和延長腔的輸送帶，所述輸送帶上設置有均勻設置的臨時儲存碎屑的集屑板。所述沉積腔下底面設置有和二級過濾倉導通的導孔并在頂面上設置有連接切削液廢液導入管道的進液口，所述延長腔的開口處于布架遠離三級過濾的一側，所述輸送腔傾斜設置。

采用上述結構，一級分離機構主要將最初的切削粉塵和切削液的混合液分離，切削粉塵顆粒很大，在切削液混合液送入輸送腔的時候，粉塵的顆粒會沉積在沉積腔的底部，也就是輸送帶上，輸送帶是在不斷移動的，當輸送帶經過輸送腔時，輸送帶就處于傾斜狀態，這時擋板將切削粉塵擋住滯留輸送帶上，而切削液因為其流動性會從兩側重新回落至沉積腔，最后分離液進入到二級過濾倉中，粉塵會睡著輸送帶繼續傳輸，直至在延長腔的開口處脫落，一般會在出口下方放置收集腔用以重新收集。

綜上所述，本實用新型具有以下有益效果：

1、在外界環境溫度較低的時候能保證切削液箱內的切削液和輸送出去的切削液能保持在適宜的溫度，有效的增加了由于低溫而被降低的流動性，提高了過濾效率，在輸送出去之后也保證了加工效率、尤其是鋼板冬天的磨削加工，少了預熱工序，提升加工效率的同時也提高了表面質量；

2、采用多級逐級加熱，加熱效率高，充分保證了輸出的切削液的預熱；

3、帶有檢測裝置，可以隨時監測內部的最高油溫，并精準監測控制輸出的切削液的溫度。

附圖說明

圖1是本實施例的切削液循環處理裝置整體結構示意圖；

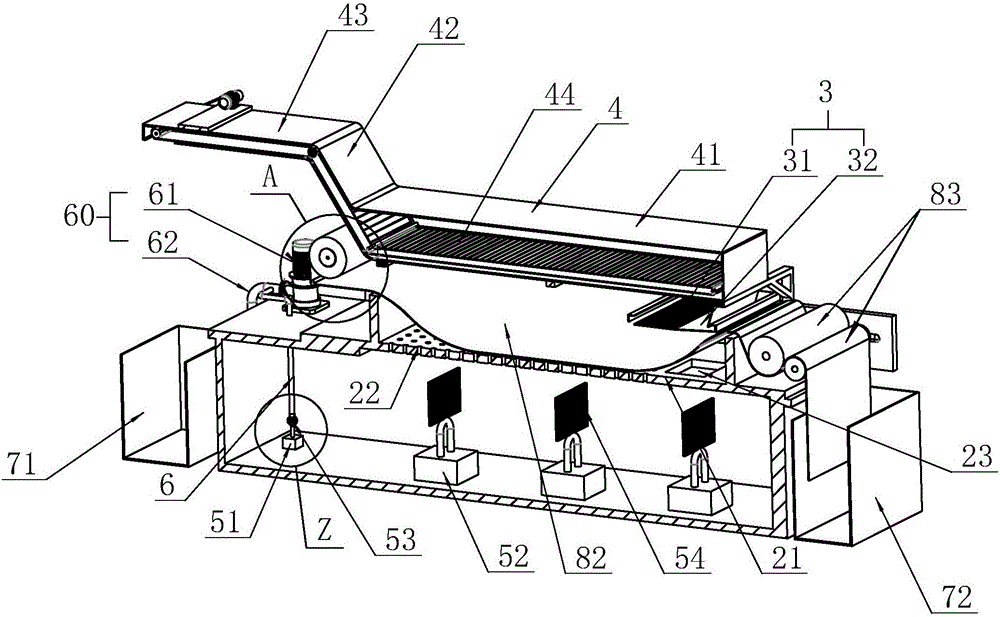

圖2是本實施例切削液循環處理裝置的剖視圖；

圖3是本實施例去掉頂板的切削液循環處理裝置俯視整體結構示意圖；

圖4是本實施例圖2在Z處的局部剖視圖；

圖5是本實施例第二加熱器的結構示意圖；

圖6是本實施例圖2在A處的局部剖視圖。

圖中，1、切削液箱；2、三過濾池；3、二級過濾倉；4、一級分離機構；6、出液管；21、隔板；22、鏤空小孔；23、流道；31、過濾部；32、導流部；41、沉積腔；42、輸送腔；43、延長腔；44、輸送帶；45、進液口；441、集屑板；51、第一加熱器；52、第二加熱器；53、導熱網；54、導熱柵格；55、管口；56、溫度檢測機構；61、水泵；62、輸送管；71、集塵箱；72、儲布箱；81、布架；82、濾布；83、壓布輥；84、導布輥。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的保護范圍內都受到專利法的保護。

一種切削液循環處理裝置，如圖1所示，主要包括自上而下的一級分離機構4、二級過濾倉3、三過濾池2和切削液箱1四個部分；每經過一級過濾結構，切削液的中的雜質就越少。

參照圖2和3，一級分離機構4包依次連接的沉積腔41、輸送腔42、延長腔43以及貫穿沉積腔41、輸送腔42和延長腔43的輸送帶44，輸送腔42傾斜設置，延長腔43的開口處于布架81遠離三級過濾池2的一側，輸送帶44上設置有均勻設置的臨時儲存碎屑的集屑板441；沉積腔41下底面設置有和二級過濾倉3導通的導孔并在頂面上設置有連接切削液廢液導入管道的進液口45。

一級分離機構4主要將最初的切削粉塵和切削液的混合液分離，切削粉塵顆粒很大，在切削液混合液送入輸送腔42的時候，粉塵的顆粒會沉積在沉積腔41的底部，也就是輸送帶44上，輸送帶44是在不斷移動的，當輸送帶44經過輸送腔42時，輸送帶44就處于傾斜狀態，這時擋板將切削粉塵擋住滯留輸送帶44上，而切削液因為其流動性會從兩側重新回落至沉積腔41，最后分離液進入到二級過濾倉3中，粉塵會睡著輸送帶44繼續傳輸，直至在延長腔43的開口處脫落，一般會在出口下方放置集塵箱71用以重新收集。

二級過濾倉3包括導流部32和過濾部31，導流部32與導孔連通，過濾部31的底面和側面均設置有密集濾孔。

二級過濾倉3是一級分離機構4的下一道工序，相對來說切削液混合液中的切削粉塵含量已經減少了大部分，所以只需要以濾網去除其中較大的顆粒物就可以了，一般二級過濾倉3時以金屬材質制成，并以密集濾孔作為過濾功能件，導流部32可以避免冷卻水直接沖擊而濺出。

三級過濾池2的一端設置有放置卷筒狀濾布82的布架81，布架81遠離三級過濾池2的位置設置有導布輥84，三級過濾池2的另一端設置有兩個壓緊并拉動濾布82移動的壓布輥83，壓布輥83遠離三級過濾池2一側設置有用于收集濾布82的儲布箱72，濾布82的寬度大于三級過濾池2的內腔的寬度，濾布82主要用于儲液和過濾，為了防止濾布82因為其實蓄積的切削液過多而導致滑落或側翻，在三級過濾池2與切削液箱1之間設置有鏤空小孔22的隔板21，并在遠離出液管6的位置設置有連通三級過濾池2和切削液箱1的流道23。

三級過濾池2是過濾分離的最后一道工序，相對來說分離的分離的顆粒很細，如果采用一般的固定的濾網的話，很容易就被堵塞而導致逐漸失去過濾效果，濾布82最大的優勢在與可以移動，以卷筒的形式占用的空間很小，并且集中清理起來也很方便；并且隔板21的設置，布寬的設置，壓布輥83和導布輥84對濾布82張緊，（參照圖6），防止濾因為其實蓄積的切削液過多而導致滑落或側翻。

參照圖2，切削液箱1內設置有第一加熱器51、第二加熱器52、導熱網53、導熱柵格54、溫度檢測機構56以及貫穿箱壁的出液管6，切削液箱1外設置有與出液管6連通的水泵61和輸送管62。

水泵61可以將液體轉移到較高的位置，并給輸送增壓，便于長距離的輸送，一般為了在長距離輸送的時候仍然具有合適的溫，出液管6和輸送管62的外部均設置有保溫層。

參照圖2和圖5，述第二加熱器52的端部連接有增加熱傳導的導熱柵格54，并且第二加熱器52在流道23的正下方以及切削液的流動路徑上設置為多個。

由于切削液箱1比較大，并且切削液是處于流動狀態，單單出液管6附近設置的加熱器可能無法完全保證出流的切削液的溫度，更不足以保證切削液箱1內的切削液的溫度，所以設置了第二加熱器52，切削液自流道23和鏤空小孔22下來后，直至出液管6的開口出液會存在一個流路徑，在流動路徑上經過多個第二加熱的逐級加熱，這樣自出液管6輸送出去的切削液就能保證足夠的溫度。

參照圖4，導熱網53與第一加熱器51連接并且覆蓋在出液管6的管口55，管口55內設置有溫度檢測機構56。

冷夜中是含有油脂成分的，如果切削液的溫度過高可能會帶來一些安全隱患，而由于經過逐級加熱，管口55的切削液的溫度一定是最高的，也就是說管口55的切削液的溫度保證在安全范圍內，那么切削液箱1內其他部位的切削液必定保持在安全溫度范圍內，在管口55設置溫度檢測機構56能夠?qū)崟r的反饋切削液的溫度情況，從而通過上位機或人為控制第一加熱器51和第二加熱器52的加熱功率。
