本發明涉及環衛綠化設備領域，具體地說是一種樹干涂液裝置。

背景技術：

樹干，常常被刷成白色,遠遠看去,整齊而又漂亮。然而,人們把它刷成白色,主要倒不在乎好看。樹木刷了涂白劑,有這么幾個好處：第一、石灰具有一定的殺菌、殺蟲作用,可以殺死寄生在樹干上的一些越冬的真菌、細菌和害蟲；第二、由于害蟲一般都喜歡黑色、航臟的地方,不喜歡白色、干凈的地方，樹干涂上了雪白的石灰水,土壤里的害蟲便不敢沿著樹干爬到樹上來破壞樹木；第三、冬天,夜里溫度很低，到了白天,受到陽光的照射,氣溫升高,而樹干是黑褐色的,易于吸收熱量,樹干溫度也上升很快，這樣一冷一熱,使樹干容易凍裂，尤其是大樹,樹干粗,顏色深,而且組織韌性又比較差,更容易裂開，涂了石灰水后,由于石灰是白色的,能夠使40％－70％的陽光被反射掉,因此樹干在白天和夜間的溫度相差不大,就不易裂開；第四、給樹干刷上白色，還能夠給司機做引導，避免夜間行車跑道，同時在發生交通事故時也能對車輛提供保護作用。

但是，現有的樹干涂液多是人工來完成，由于樹木數量的繁多，人工粉刷往往費時費力，人工勞動的工作量很大，同時且樹上常常有大量昆蟲，使工作人員處于較為惡劣的工作環境。

公開號為201410686935.xd的中國專利申請，公開了一種自動樹木抹灰機，是由推車車體、均勻混合石灰漿圓桶、石灰漿輸送裝置、石灰漿粉刷裝置、圓周旋轉導軌裝置、和圓周旋轉裝置組成的，該裝置通過圓周旋轉導軌裝置和圓周旋轉裝置的配合實現了對樹干的旋轉噴涂，其旋轉導軌裝置是通過打開上圓盤左盤和下圓盤左盤，把樹圍在圓盤中間后，關上上圓盤左盤和下圓盤左盤，然后由圓盤旋轉裝置繞圓盤進行作業，該裝置存在下列不足：1、在實際工作過程中，左盤和右盤通過手動開合，且沒有緊閉固定裝置，左盤和右盤不能實現穩定且牢固的結合來為圓盤旋轉裝置提供導軌路徑；2、對于稍微傾斜的樹木該裝置不能實現基本的涂液功能，甚至?xí)p壞該裝置。

技術實現要素：

針對上述的不足，本發明提供了一種樹干涂液裝置。

本發明是通過以下技術方案實現的：一種樹干涂液裝置，是由定位機構、車輪、導向機構、旋轉機構、涂液機構、蓄電池、輸送泵、藥液桶和控制器組成的，所述定位機構包括u型滑槽、頂端橫板、支撐板、升降電動機一、主動鏈輪、鏈條、調整機構、底端橫板、底端凹槽、輪軸孔、從動鏈輪、底盤、立柱、立架、拉塊、鉸接橫板、環殼和u型滑塊，所述立架有兩條，兩條立架的內側設置均有u型滑槽，u型滑槽內配合有u型滑塊，所述u型滑塊設置在環殼的圓周面上，環殼的中間位置設置有拉塊，所述拉塊固定安裝于鏈條上，所述鏈條的上端配合有主動鏈輪，所述鏈條的下端配合有從動鏈輪，所述主動鏈輪通過安裝軸安裝在支撐板上，所述支撐板設置在頂端橫板的側面，頂端橫板固定在立架的上端側面，所述從動鏈輪通過安裝軸安裝在底端橫板上，所述底端橫板固定在立架的下端側面，所述底端橫板的外側設置有底盤，立架的中間位置設置有鉸接橫板，所述鉸接橫板和立柱通過銷軸鉸接，所述底盤的四個角落均設置有輪軸孔，底盤的前后兩側設置有立柱，底盤的右側設置有底端凹槽，底盤的上端設置有調整機構，所述環殼的內側設置有導向機構，所述定位機構的下端設置有車輪，所述導向機構有兩個，兩個導向機構的中間位置設置有旋轉機構，所述兩個導向機構關于旋轉機構鏡像設置，旋轉機構連接固定有涂液機構，定位機構的右上側設置有蓄電池，定位機構的右下側設置有藥液桶，所述藥液桶的上端設置有輸送泵，藥液桶的側面設置有控制器，所述控制器和定位機構、導向機構、旋轉機構、蓄電池、輸送泵電性連接。。

進一步地，所述調整機構有兩個，分別設置在底端凹槽的兩側，所述調整機構包括螺母塊、轉軸二、前置支撐立板、絲杠、定位板、后置支撐立板和推拉電動機，所述前置支撐立板設置在底端橫板上，所述后置支撐立板設置在底盤上，所述螺母塊與轉軸二相貫，所述轉軸二的兩端設置在前置支撐立板上，所述定位板的兩端設置有轉軸三，所述轉軸三設置在后置支撐立板上，所述推拉電動機設置在定位板上，所述推拉電動機的軸端連接有絲杠，所述絲杠和螺母塊配合。

進一步地，所述導向機構包括旋轉電動機一、齒輪傳動箱、旋轉凹槽一、旋轉凹槽二、轉盤體一、圓柱滑槽一、旋轉凹槽三、旋轉凹槽四、旋轉凸塊一、圓柱滑槽二、齒圈體一、齒圈外齒、斜坡塊和旋轉凸塊二，所述旋轉電動機軸端設置有齒輪傳動箱，所述齒輪傳動箱設置在轉盤體一的外側，所述轉盤體一設置有旋轉凹槽一，所述旋轉凹槽一的內側設置有旋轉槽二，所述旋轉凹槽一的下端設置有旋轉凹槽四，所述旋轉凹槽四的內側設置有旋轉凹槽三，所述旋轉凹槽三的內側設置有圓柱滑槽一，所述齒圈體一和轉盤體一配合，所述齒圈體一的兩端設置有斜坡塊，所述斜坡塊的斜坡面的一側設置有圓柱滑槽二，所述圓柱滑槽二的外側設置有旋轉凸塊一，所述旋轉凸塊一的下端設置有旋轉凸塊二，所述導向機構的下端設置有旋轉機構。

進一步地，所述導向機構的轉盤體一為200°～250°扇環體。

進一步地，所述旋轉機構包括旋轉電動機二、轉盤體二、旋轉電動機三、旋轉電動機四、旋轉凹槽五、旋轉凹槽六、旋轉凸塊五、齒圈內圓和齒圈旋轉體二，所述旋轉電動機二、旋轉電動機三、旋轉電動機四均勻地分布在轉盤體二的外側，所述旋轉電動機二、旋轉電動機三、旋轉電動機四的底端均設置有齒輪傳動箱，所述轉盤體二的內側設置有旋轉凹槽五，所述旋轉凹槽五的外側為旋轉凹槽六，所述轉盤體二配合有齒圈旋轉體二，所述齒圈旋轉體二的上下兩端設置有旋轉凸塊五，所述齒圈旋轉體二的外部設置有外齒，所述齒圈內圓配合有涂液機構。

進一步地，所述旋轉機構的轉盤體二為200°～250°的扇環體。

進一步地，所述涂液機構包括轉柱、轉軸三、涂刷毛、出液口、入液管、安裝塊和涂刷輥，所述轉柱設置在轉軸三的端部，所述轉軸三的外周設置有涂刷輥，所述涂刷輥的表面設置有涂刷毛，所述涂刷毛的根部設置有出液口，所述轉軸三的中間位置固定連接有安裝塊，所述安裝塊的一側設置有入液管。

進一步地，所述轉柱的端部為半球形。

進一步地，所述控制器為stm32單片機。

該發明的有益之處是，該裝置通過定位機構中u型滑槽和u型滑塊的配合，實現了環殼上下方位的平穩移動，通過鏈條傳動，傳動更為平穩，且較為精確，定位機構中的調整機構實現了立架與底盤的角度調整，能夠?qū)崿F(xiàn)對于傾斜樹干的涂液工作，旋轉機構和導向機構的配合，實現了涂液機構的穩定轉動，旋轉機構中旋轉電動機二、旋轉電動機三、旋轉電動機四以及齒圈旋轉體二的配合，實現了于齒圈旋轉體二的外齒的實時有效嚙合，導向機構中通過旋轉電動機一和齒圈體一的配合，實現了將樹自動圈入導向機構中，且導向機構為涂液機構中的轉軸的旋轉提供了穩定的轉動環境。

附圖說明

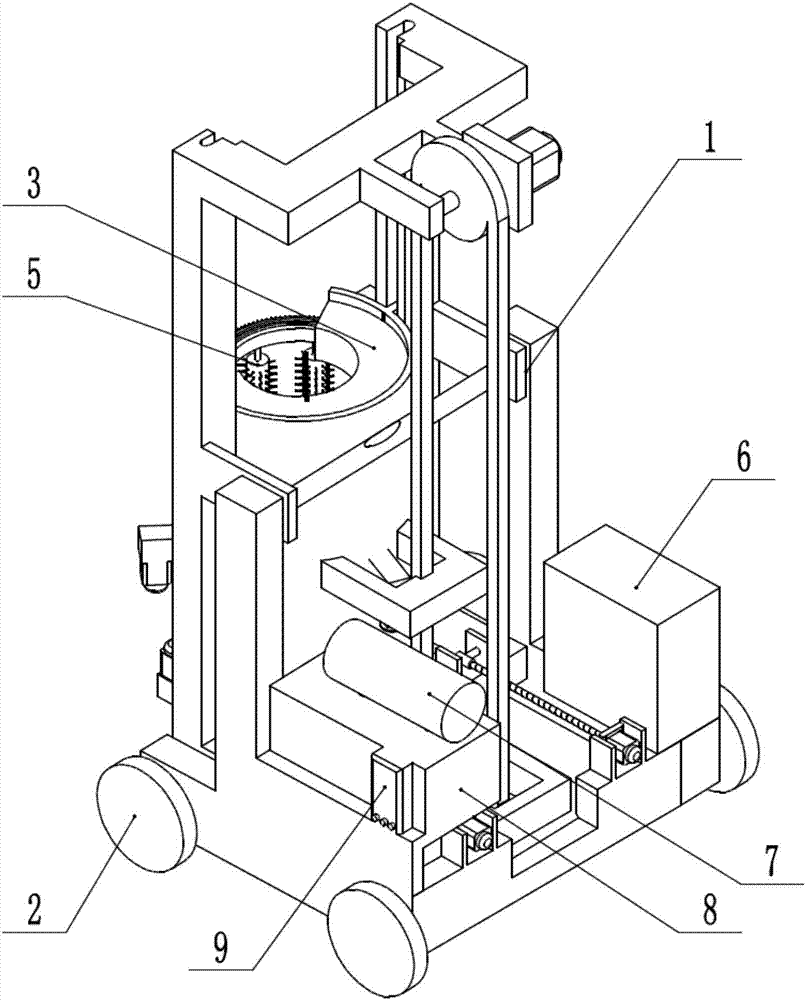

圖1為本發明的整體結構示意圖；

圖2為本發明的軸測圖；

圖3為定位機構的結構示意圖；

圖4為定位機構中的調整機構的結構示意圖；

圖5為導向機構中轉盤體一的結構示意圖；

圖6為導向機構中齒圈體一的結構示意圖；

圖7為旋轉機構中轉盤體二的結構示意圖；

圖8為旋轉機構中齒圈旋轉體二的結構示意圖；

圖9涂液機構的結構示意圖。

圖中，1、定位機構；101、u型滑槽；102、頂端橫板；103、支撐板；104、升降電動機一；105、主動鏈輪；106、鏈條；107、調整機構；1071、螺母塊；1072、轉軸二；1073、前置支撐立板；1074、絲杠；1075、定位板；1076、后置支撐立板；1077、推拉電動機；108、底端橫板；109、底端凹槽；110、輪軸孔；111、從動鏈輪；112、底盤；113、立柱；114、立架；115、拉塊；116、鉸接橫板；117、環殼；118、u型滑塊；2、車輪；3、導向機構；301、旋轉電動機一；302、齒輪傳動箱；303、旋轉凹槽一；304、旋轉凹槽二；305、轉盤體一；306、圓柱滑槽一；307、旋轉凹槽三；308、旋轉凹槽四；309、旋轉凸塊一；310、圓柱滑槽二；311、齒圈體一；312、齒圈外齒；313、斜坡塊；314、旋轉凸塊二；4、旋轉機構；401、旋轉電動機二；402、轉盤體二；403、旋轉電動機三；404、旋轉電動機四；405、旋轉凹槽五；406、旋轉凹槽六；407、旋轉凸塊五；408、齒圈內圓；409、齒圈旋轉體二；5、涂液機構；501、轉柱；502、轉軸三；503、涂刷毛；504、出液口；505、入液管；506、安裝塊；507、涂刷輥；6、蓄電池；7、輸送泵；8、藥液桶；9、控制器。

具體實施方式

一種樹干涂液裝置，是由定位機構1、車輪2、導向機構3、旋轉機構4、涂液機構5、蓄電池6、輸送泵7、藥液桶8和控制器9組成的，所述定位機構1包括u型滑槽101、頂端橫板102、支撐板103、升降電動機一104、主動鏈輪105、鏈條106、調整機構107、底端橫板108、底端凹槽109、輪軸孔110、從動鏈輪111、底盤112、立柱113、立架114、拉塊115、鉸接橫板116、環殼117和u型滑塊118，所述立架114有兩條，兩條立架114的內側設置均有u型滑槽101，u型滑槽101內配合有u型滑塊118，所述u型滑塊118設置在環殼116的圓周面上，環殼116的中間位置設置有拉塊115，所述拉塊115固定安裝于鏈條106上，所述鏈條106的上端配合有主動鏈輪105，所述鏈條106的下端配合有從動鏈輪111，所述主動鏈輪105通過安裝軸安裝在支撐板103上，所述支撐板103設置在頂端橫板102的側面，頂端橫板102固定在立架114的上端側面，所述從動鏈輪111通過安裝軸安裝在底端橫板108上，所述底端橫板108固定在立架114的下端側面，所述底端橫板107的外側設置有底盤112，立架114的中間位置設置有鉸接橫板116，所述鉸接橫板116和立柱113通過銷軸鉸接，所述底盤112的四個角落均設置有輪軸孔110，底盤112的前后兩側設置有立柱113，底盤112的右側設置有底端凹槽109，底盤112的上端設置有調整機構107，所述環殼117的內側設置有導向機構3，所述定位機構1的下端設置有車輪2，所述導向機構3有兩個，兩個導向機構3的中間位置設置有旋轉機構4，所述兩個導向機構3關于旋轉機構4鏡像設置，旋轉機構4連接固定有涂液機構5，定位機構1的右上側設置有蓄電池6，定位機構1的右下側設置有藥液桶8，所述藥液桶8的上端設置有輸送泵7，藥液桶8的側面設置有控制器9，所述控制器9和定位機構1、導向機構3、旋轉機構4、蓄電池6、輸送泵7電性連接。

通過升降電動機一104帶動鏈條106繞主動鏈輪105和從動鏈輪111上下移動，進而實現環殼117通過u型滑槽101進行上下方位的滑動。

進一步地，所述調整機構107有兩個，分別設置在底端凹槽109的兩側，所述調整機構107包括螺母塊1071、轉軸二1072、前置支撐立板1073、絲杠1074、定位板1075、后置支撐立板1076和推拉電動機1077，所述前置支撐立板1073設置在底端橫板108上，所述后置支撐立板1076設置在底盤112上，所述螺母塊1071與轉軸二1072相貫，所述轉軸二1072的兩端設置在前置支撐立板1073上，所述定位板1075的兩端設置有轉軸三，所述轉軸三設置在后置支撐立板1076上，所述推拉電動機1077設置在定位板1074上，所述推拉電動機1077的軸端連接有絲杠1074，所述絲杠1074和螺母塊1071配合。

通過推拉電動機1077的定位板1075以及和螺母塊1071相貫的轉軸二1072實現了其角度的自動調整，不會因為絲杠1074的作用而引起定位板1075、螺母塊1071兩者自身的位置限制，且該調解機構107有兩個，共同作用，較為穩定。

進一步地，所述導向機構3包括旋轉電動機一301、齒輪傳動箱302、旋轉凹槽一303、旋轉凹槽二304、轉盤體一305、圓柱滑槽一306、旋轉凹槽三307、旋轉凹槽四308、旋轉凸塊一309、圓柱滑槽二310、齒圈體一311、齒圈外齒312、斜坡塊313和旋轉凸塊二314，所述旋轉電動機301軸端設置有齒輪傳動箱302，所述齒輪傳動箱302設置在轉盤體一305的外側，所述轉盤體一305設置有旋轉凹槽一303，所述旋轉凹槽一303的內側設置有旋轉槽二304，所述旋轉凹槽一303的下端設置有旋轉凹槽四308，所述旋轉凹槽四308的內側設置有旋轉凹槽三307，所述旋轉凹槽三307的內側設置有圓柱滑槽一306，所述齒圈體一311和轉盤體一305配合，所述齒圈體一311的兩端設置有斜坡塊313，所述斜坡塊313的斜坡面的一側設置有圓柱滑槽二310，所述圓柱滑槽二310的外側設置有旋轉凸塊一309，所述旋轉凸塊一309的下端設置有旋轉凸塊二314，所述導向機構3的下端設置有旋轉機構4。

進一步地，所述導向機構3的轉盤體一305為200°～250°扇環體。

進一步地，所述旋轉機構4包括旋轉電動機二401、轉盤體二402、旋轉電動機三403、旋轉電動機四404、旋轉凹槽五405、旋轉凹槽六406、旋轉凸塊五407、齒圈內圓408和齒圈旋轉體二409，所述旋轉電動機二401、旋轉電動機三403、旋轉電動機四404均勻地分布在轉盤體二402的外側，所述旋轉電動機二401、旋轉電動機三403、旋轉電動機四404的底端均設置有齒輪傳動箱，所述轉盤體二402的內側設置有旋轉凹槽五405，所述旋轉凹槽五405的外側為旋轉凹槽六406，所述轉盤體二402配合有齒圈旋轉體二409，所述齒圈旋轉體二409的上下兩端設置有旋轉凸塊五407，所述齒圈旋轉體二409的外部設置有外齒，所述齒圈內圓408配合有涂液機構5。

進一步地，所述旋轉機構4的轉盤體二402為200°～250°的扇環體。

進一步地，所述涂液機構5包括轉柱501、轉軸三502、涂刷毛503、出液口504、入液管505、安裝塊505和涂刷輥506，所述轉柱501設置在轉軸三502的端部，所述轉軸三502的外周設置有涂刷輥506，所述涂刷輥506的表面設置有涂刷毛503，所述涂刷毛503的根部設置有出液口504，所述轉軸三502的中間位置固定連接有安裝塊505，所述安裝塊505的一側設置有入液管505。

進一步地，所述轉柱501的端部為半球形。

進一步地，所述控制器9為stm32單片機。

該裝置在使用時，首先通過控制器9開啟該裝置，根據樹木的傾斜程度來控制推拉電動機1077帶動絲杠1074進行轉動，進而使環殼117傾斜一定的角度，然后推動車輪2將樹干推入環殼117之中，通過導向機構3中的旋轉電動機一301轉動帶動轉盤體一305進行轉動后固定，導向機構3即可為涂液機構5提供旋轉軌道上的導向，然后由旋轉機構4中的旋轉電動機二401、旋轉電動機三403以及旋轉電動機四404轉動帶動齒圈旋轉體二409進行轉動，齒圈內圓408上安裝有涂液機構5，涂液機構5由藥液桶8和輸送泵7進行供液，在旋轉電動機二402、旋轉電動機三403以及旋轉電動機四404的往返式轉動下實現樹干的涂液，通過定位機構1上的升降電動機一104實現環殼117的上下升降，提高工作效率。

對于本領域的普通技術人員而言，根據本發明的教導，在不脫離本發明的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本發明的保護范圍之內。
