本發明涉及一種雙組份混合器，具體是一種方形與圓形拼接的雙組份混合器。

背景技術：

1、圓形混合器，通過正反螺旋將ab兩股膠切割成4股；8股；16股........2的n次方股，以達到均勻混合的目的。實際應用中，因為ab膠黏度不同，一開始出膠重量不同等原因，兩股膠不能完全混合均勻導致產品功能失效，或者是在使用時將前端的膠擠出扔掉一部分后才開始使用，造成浪費和污染。因此，針對上述問題提出一種方形與圓形拼接的雙組份混合器。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種方形與圓形拼接的雙組份混合器。

2、本發明通過以下技術方案來實現上述目的，一種方形與圓形拼接的雙組份混合器，包括方形后段桿和圓形前段桿，方形后段桿前端面與圓形前段桿后端面相互固定連接，方形后段桿兩側分別設有a通道和b通道，a通道內一側通過上下錯位等距分布的多個a通道分流孔與b通道內一側相互連通，b通道內另一側通過上下錯位等距分布的多個b通道分流孔與a通道內另一側相互連通；

3、位于a通道內的b通道分流孔孔口處和位于b通道內的a通道分流孔口處均安裝有相互反向的l型導流板，位于a通道內的a通道分流孔口處前端邊緣和位于b通道內的b通道分流孔孔口處前端邊緣均傾斜向內設有下擋流板，位于a通道內中部和b通道內中部的l型導流板前端背面通過上擋流板與對應通道內的同側內壁相互連接，每三個同側分布的l型導流板之間形成一個s形通道。

4、優選的，所述圓形前段桿由多個單螺旋片組成，且相鄰兩個單螺旋片之間通過連接塊相互連接形成非連續螺旋通道結構。

5、優選的，所述方形后段桿的端面對角線尺寸與圓形前段桿的外徑尺寸之間不限于相同的一種結構形式。

6、優選的，所述l型導流板的流向前端為45°外傾斜端。

7、優選的，所述方形后段桿前端面與圓形前段桿后端面相互固定連接位于外管體內。

8、本發明的有益效果是：將原來雙組份混合器中單一的混合方式變成多個，單一料流方向變成多個，同時通過不同的阻擋位置，來干擾分流的方向，避免層流現象以改善混合效果，全方位全角度促使雙組份進行融合，完美解決混合不均的問題。

技術特征：

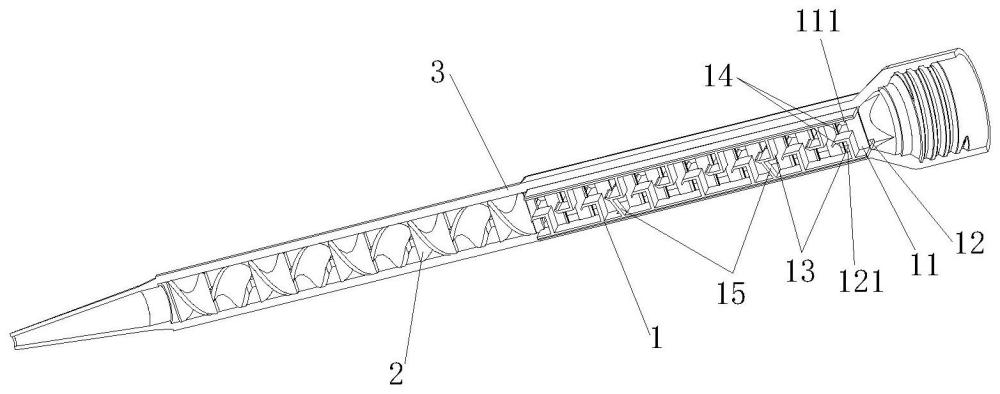

1.一種方形與圓形拼接的雙組份混合器，其特征在于：包括方形后段桿(1)和圓形前段桿(2)，方形后段桿(1)兩側分別設有a通道(11)和b通道(12)，a通道(11)內一側通過上下錯位等距分布的多個a通道分流孔(111)與b通道(12)內一側相互連通，b通道(12)內另一側通過上下錯位等距分布的多個b通道分流孔(121)與a通道(11)內另一側相互連通；

2.根據權利要求1所述的一種方形與圓形拼接的雙組份混合器，其特征在于：所述圓形前段桿(2)由多個正反相間的螺旋片組成，且相鄰兩個單螺旋片之間通過連接塊相互連接形成非連續螺旋通道結構。

3.根據權利要求1所述的一種方形與圓形拼接的雙組份混合器，其特征在于：所述方形后段桿(1)的端面對角線尺寸與圓形前段桿(2)的外徑尺寸之間不限于相同的一種結構形式。

4.根據權利要求1所述的一種方形與圓形拼接的雙組份混合器，其特征在于：所述l型導流板(13)的流向前端為45°外傾斜端。

5.根據權利要求1所述的一種方形與圓形拼接的雙組份混合器，其特征在于：所述方形后段桿(1)前端面與圓形前段桿(2)后端面相互固定連接位于外管體(3)內。

技術總結
本發明公開了一種方形與圓形拼接的雙組份混合器，包括方形后段桿、A通道、A通道分流孔、B通道、B通道分流孔、L型導流板、下擋流板、上擋流板、圓形前段桿和外管體。本發明的有益之處在于：將原來雙組份混合器中單一的混合方式變成多個，單一料流方向變成多個，同時通過不同的阻擋位置，來干擾分流的方向，避免層流現象以改善混合效果，全方位全角度促使雙組份進行融合，完美解決混合不均的問題。

技術研發人員：馬子堂,馬芳
受保護的技術使用者：南京雙微包裝科技有限公司
技術研發日：
技術公布日：2025/4/28
