本發明涉及表面噴漆，具體是不銹鋼保溫杯表面噴漆工藝。

背景技術：

1、不銹鋼保溫杯是一種常見的飲品保溫容器，采用不銹鋼材料制作，能夠有效保持液體溫度，無論是熱飲還是冷飲。它的結構一般包括內外雙層不銹鋼，通過真空隔熱層來防止熱量流失或外界熱量進入，從而達到保溫的效果，為了提升保溫杯的美觀性，會對其表面進行噴漆，需要使用到噴漆裝置。

2、現有技術中，對不銹鋼保溫杯表面進行噴漆時，通常采用人工手持噴槍，并通過手將不銹鋼保溫杯放置在旋轉架上，通過旋轉架使不銹鋼進行固定并自轉，對旋轉的不銹鋼保溫杯表面進行均勻的涂覆以完成噴漆，但在人工進行拿取時，手直接接觸不銹鋼保溫杯的表面，會使不銹鋼保溫杯表面噴漆區域沾染油污等，不銹鋼保溫杯表面附著污漬或灰塵會導致油漆附著強度降低，引起噴涂區域出現脹鼓或者噴漆掉落的問題，從而影響噴漆的效果。

技術實現思路

1、本發明的目的在于提供不銹鋼保溫杯表面噴漆工藝，以解決上述背景技術中提出的問題。

2、本發明的技術方案是：

3、不銹鋼保溫杯表面噴漆工藝，包括以下步驟：

4、s1、首先使用清水或清潔劑擦拭清洗不銹鋼保溫杯，確保表面干凈，清洗完成后，將不銹鋼保溫杯杯口倒扣放置在固定組件上；

5、s2、然后啟動清潔組件，對不銹鋼保溫杯進行清潔，然后啟動打磨組件對不銹鋼保溫杯進行適度打磨；

6、s3、打磨完成后，通過噴漆組件對不銹鋼保溫杯表面進行噴漆，從而完成噴漆工藝。

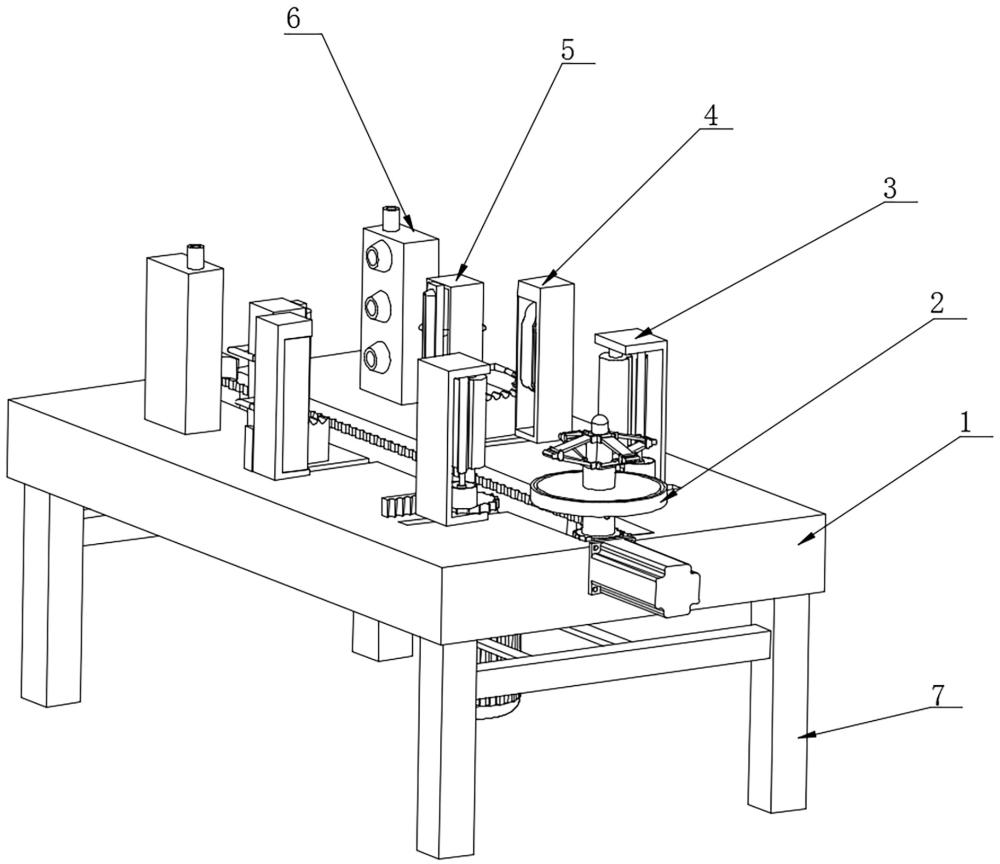

7、所述s1的加工步驟中固定組件包括操作臺，所述操作臺的上側開設有移動槽，所述移動槽內滑動安裝有驅動塊，所述移動槽的一側開設有驅動孔，所述驅動孔內轉動安裝有移動絲桿，所述驅動塊螺接安裝在移動絲桿的表面，所述移動槽的內壁固定安裝有轉動齒條，所述操作臺的一側固定安裝有移動電機，所述移動電機輸出軸與移動絲桿的一端同軸固定連接，所述驅動塊的上側轉動安裝有套管，所述套管的內壁滑動安裝有滑動柱，所述滑動柱的表面轉動安裝有多個二級支撐桿，所述套管的頂端轉動安裝有多個一級支撐桿，所述一級支撐桿的一端與二級支撐桿的一端轉動安裝有同一個連接塊，所述連接塊的一側固定安裝有防滑膠墊，所述套管的內底壁開設有彈簧槽，所述彈簧槽內固定安裝有復位彈簧，所述復位彈簧的頂端與滑動柱的底端固定連接，所述套管的表面固定安裝有自轉齒輪，所述轉動齒條與自轉齒輪嚙合，所述套管的表面固定安裝有擋板，所述滑動柱的頂端固定安裝有橡膠塊，所述套管的一側開設有安裝孔，所述安裝孔內固定安裝有彈射單元。

8、所述s2的加工步驟中清潔組件包括清潔架，所述操作臺的上側開設有兩組限位口，每組限位口包括對稱設置的兩個，其中一組的兩個所述限位口內滑動安裝有兩個一級移動塊，所述一級移動塊的上側固定安裝有清潔架，所述清潔架的內壁轉動安裝有吸水海綿，吸水海綿的底端固定安裝有一級移動齒輪，所述操作臺的上側固定安裝有一級移動齒條，所述一級移動齒輪與一級移動齒條嚙合，所述清潔架的內頂壁固定安裝有刮液單元。

9、所述刮液單元包括吊桿，所述吊桿固定安裝在清潔架的內頂壁，所述吊桿的表面固定安裝有刮板，所述刮板貼合在吸水海綿的表面，所述吊桿的底端固定安裝有收集皿。

10、所述s2的加工步驟中打磨組件包括兩個二級移動塊，兩個所述二級移動塊分別滑動安裝在另外一組的兩個限位口內，所述二級移動塊的上側固定安裝有打磨架，所述打磨架的內壁轉動安裝有兩個卷輥，兩個所述卷輥的表面套設有同一個砂紙，所述操作臺的上側固定安裝有二級移動齒條，所述打磨架的一側開設有轉孔，所述轉孔內轉動安裝有二級移動齒輪，所述二級移動齒輪與二級移動齒條嚙合，所述二級移動齒輪的一側與其中一個所述卷輥的一側通過單向軸固定連接，所述打磨架的內壁固定安裝有頂板，所述頂板貼合在砂紙的背面，所述操作臺的上側固定安裝有除雜單元。

11、所述除雜單元包括固定在操作臺上的空氣除雜箱，所述空氣除雜箱的內壁滑動安裝有活塞，所述活塞的一側固定安裝有l形桿，所述l形桿的另一端轉動安裝在二級移動齒輪的一側，所述空氣除雜箱的一側開設有進氣孔，所述進氣孔內固定安裝有單向吸嘴，所述空氣除雜箱的一側開設有出氣孔，所述出氣孔內固定安裝有空氣管，所述空氣除雜箱的一側固定安裝有中空管，所述中空管的一側開設有噴氣口，所述噴氣口內固定安裝有空氣噴嘴，所述中空管的一側開設有輸送孔，所述空氣管的另一端固定安裝在輸送孔內，所述空氣管上安裝有單向閥。

12、所述操作臺的下側開設有安裝槽，所述安裝槽內轉動安裝有兩個副齒輪，兩個所述副齒輪均固定安裝有驅動條，驅動條為s形結構，所述驅動條的兩側分別開設有兩個驅動口，兩個所述一級移動塊的下側分別固定安裝有一級驅動棒，兩個所述一級驅動棒分別滑動安裝在其中一個所述驅動條的兩個驅動口內，兩個所述二級移動塊的下側分別固定安裝有二級驅動棒，兩個所述二級驅動棒分別滑動安裝在另外一個所述驅動條的兩個驅動口內。

13、所述操作臺的下側固定安裝有支撐架，所述支撐架上固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有主齒盤，所述主齒盤與兩個副齒輪嚙合，所述操作臺的上側固定安裝有紅外傳感器，所述紅外傳感器與驅動電機電性連接。

14、所述彈射單元包括安裝塊，所述安裝塊固定安裝在安裝孔內，所述安裝塊的一側開設有滑孔，所述滑孔內滑動安裝有觸發塊，所述操作臺的上側固定安裝有貼合塊，所述滑動柱的一側固定安裝有伸縮桿，所述伸縮桿的一端固定安裝有連接板，所述連接板的一側固定安裝有卡接塊，所述伸縮桿的表面套設安裝有擠壓彈簧。

15、所述s3的加工步驟中噴漆組件包括兩個噴漆槍，兩個所述噴漆槍固定安裝在操作臺的上側。

16、與現有技術相比，本發明具有如下有益效果：

17、1、本發明中，通過在不銹鋼保溫杯的待打磨區域使用清水或清潔劑進行擦拭清洗，并通過固定組件將其進行固定，再通過移動電機帶動移動絲桿轉動，移動絲桿帶動驅動塊運動，驅動塊帶動套管運動，套管帶動滑動柱運動，滑動柱通過多個防滑膠墊帶動需要進行噴漆的不銹鋼保溫杯進行水平運動，同時在轉動齒條與自轉齒輪的作用下帶動不銹鋼保溫杯在水平運動的同時進行自轉，當不銹鋼保溫杯的噴漆區域貼合在吸水海綿表面時，通過不銹鋼保溫杯的自轉配合吸水海綿，對不銹鋼表面噴漆區域進行吸水干燥，防止表面殘留水漬，完成對不銹鋼保溫杯表面進行清潔的效果，避免因為手接觸后直接將其進行上料，導致噴涂表面沾染污漬等情況，影響噴涂質量。

18、2、本發明中，通過驅動電機輸出端帶動主齒盤轉動，主齒盤帶動兩個副齒輪轉動，兩個副齒輪對應帶動兩個驅動齒條進行運動，其中一個驅動條帶動兩個一級驅動棒進行運動，兩個一級驅動棒分別帶動兩個一級移動塊運動，兩個一級移動塊分別帶動兩個清潔架相互遠離，同時另外一個驅動條帶動兩個二級移動塊運動，使兩個二級移動塊分別帶動兩個打磨架相互靠近，兩個打磨架通過對應的兩個卷輥帶動砂紙相互靠近，使砂紙處于不銹鋼保溫杯的運動區域，并通過兩個砂紙貼合在不銹鋼保溫杯的噴漆區域，對不銹鋼保溫杯噴漆區域進行適當打磨，提升噴漆時的漆層附著力，進一步提升了后續噴涂的質量。

19、3、本發明中，通過在兩個清潔架相互運動時，一級移動齒輪配合一級移動齒條帶動吸水海綿進行轉動，當吸水海綿轉動時，刮板對吸水海綿的表面進行刮水，將吸水海綿內吸附的液體進行刮出，并收集至收集皿內，同時打磨架通過二級移動齒輪帶動l形桿運動，l形桿帶動活塞運動，使空氣除雜箱通過單向吸嘴將外界的空氣吸入，通過在兩個打磨架進行遠離時，打磨架帶動卷輥通過單向軸帶動二級移動齒輪在二級移動齒條的作用下進行轉動，使下側的卷輥進行轉動，將已經使用的砂紙進行收卷，并從上側的卷輥處將未使用的砂紙進行裝填，提升了吸水海綿復用率的同時，對砂紙進行自動更換，保持其打磨效果。
