本發明涉及圓錐破碎機，具體為一種新結構定軸式圓錐破碎機傳動結構。

背景技術：

1、目前，市場上定軸式圓錐破碎機的動力傳遞方式是電機通過電機皮帶輪帶動主機皮帶輪，主機皮帶輪通過水平軸將動力傳遞給小齒輪，小齒輪在傳遞給大齒輪，大齒輪傳遞給偏心套裝置；

2、這樣整個傳遞過程較為復雜，在動力傳遞過程中，越復雜問題越多，制造成本越高。

3、在實際使用過程中，水平軸銅套燒毀，水平軸斷裂，齒輪磨損、打齒等問題都會因上述問題出現；

4、因此需要對以上問題提出一種新的解決方案。

技術實現思路

1、本發明的目的在于提供一種新結構定軸式圓錐破碎機傳動結構，以解決背景技術中提出的現有技術問題。

2、為實現上述目的，本發明提供如下技術方案：一種新結構定軸式圓錐破碎機傳動結構，包括主機架結構、電機主體、傳動組件和偏心套裝置，所述主機架結構一側的頂端固定連接有電機主體，所述主機架結構遠離電機主體一側的頂端固定連接有外殼體，所述外殼體的內側設置有偏心套裝置，所述電機主體與偏心套裝置之間通過傳動組件連接。

3、優選的，所述主機架結構包括第一底座、第二底座和電機固定座，所述第一底座的一側固定連接有第二底座，所述第二底座的頂端固定連接有電機固定座，所述電機主體固定于電機固定座的內側。

4、優選的，所述傳動組件包括電機皮帶輪、傳動帶和主機帶輪，所述電機主體的輸出端固定連接有電機皮帶輪，所述偏心套裝置周側面的底端固定連接有主機帶輪，所述主機帶輪與電機皮帶輪之間通過傳動帶連接。

5、優選的，所述第一底座的內壁固定連接有底部支架，所述底部支架用于對外殼體提供穩定支撐。

6、優選的，所述外殼體靠近電機固定座的一側開設有預留槽，所述傳動帶貫穿預留槽。

7、與現有技術相比，本發明的有益效果是：

8、本發明通過改變主機架的結構，取消料水平軸裝置，直接通過電機皮帶輪傳遞給主機皮帶輪，主機皮帶輪裝在偏心套裝置上，通過這種動力傳遞方式，解決了原動力傳遞過程中的問題使用壽命的問題，提高了設備的穩定性。

技術特征：

1.一種新結構定軸式圓錐破碎機傳動結構，其特征在于：包括主機架結構、電機主體(4)、傳動組件和偏心套裝置(9)，所述主機架結構一側的頂端固定連接有電機主體(4)，所述主機架結構遠離電機主體(4)一側的頂端固定連接有外殼體(7)，所述外殼體(7)的內側設置有偏心套裝置(9)，所述電機主體(4)與偏心套裝置(9)之間通過傳動組件連接。

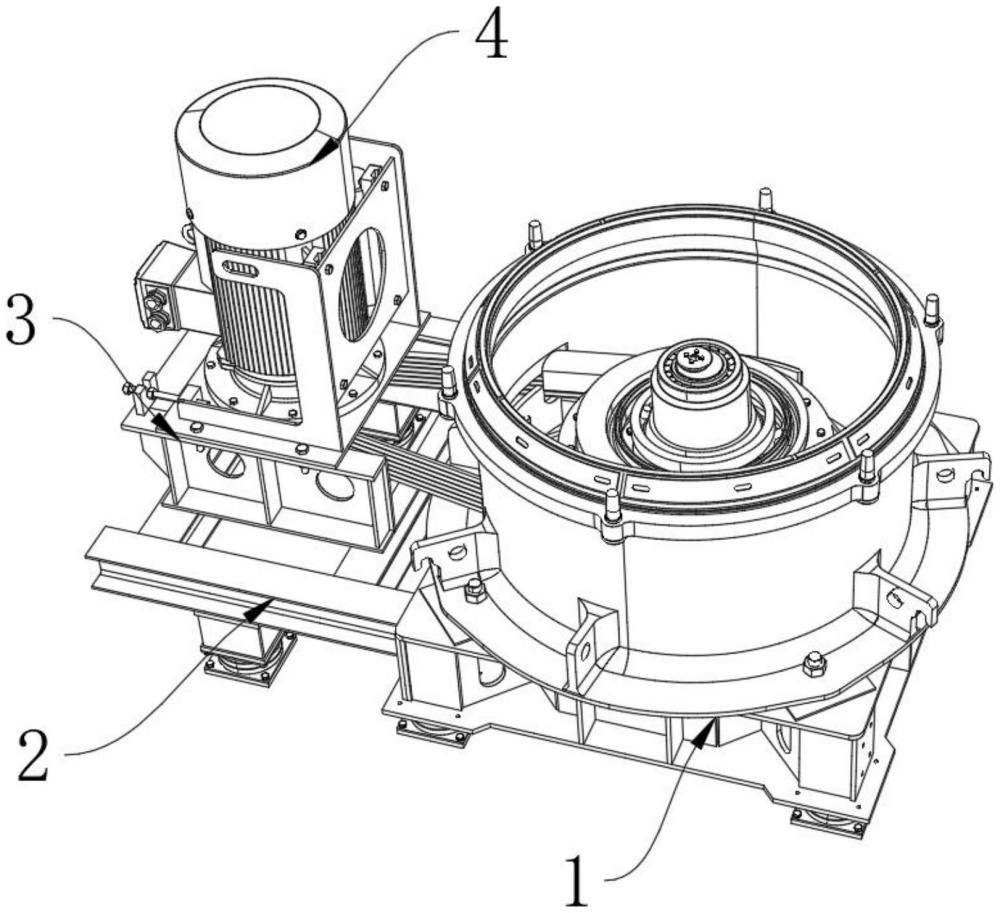

2.根據權利要求1所述的一種新結構定軸式圓錐破碎機傳動結構，其特征在于：所述主機架結構包括第一底座(1)、第二底座(2)和電機固定座(3)，所述第一底座(1)的一側固定連接有第二底座(2)，所述第二底座(2)的頂端固定連接有電機固定座(3)，所述電機主體(4)固定于電機固定座(3)的內側。

3.根據權利要求2所述的一種新結構定軸式圓錐破碎機傳動結構，其特征在于：所述傳動組件包括電機皮帶輪(5)、傳動帶(6)和主機帶輪(10)，所述電機主體(4)的輸出端固定連接有電機皮帶輪(5)，所述偏心套裝置(9)周側面的底端固定連接有主機帶輪(10)，所述主機帶輪(10)與電機皮帶輪(5)之間通過傳動帶(6)連接。

4.根據權利要求1所述的一種新結構定軸式圓錐破碎機傳動結構，其特征在于：所述第一底座(1)的內壁固定連接有底部支架(8)，所述底部支架(8)用于對外殼體(7)提供穩定支撐。

5.根據權利要求3所述的一種新結構定軸式圓錐破碎機傳動結構，其特征在于：所述外殼體(7)靠近電機固定座(3)的一側開設有預留槽(11)，所述傳動帶(6)貫穿預留槽(11)。

技術總結
本發明公開了一種新結構定軸式圓錐破碎機傳動結構，涉及圓錐破碎機技術領域。本發明包括主機架結構、電機主體、傳動組件和偏心套裝置，主機架結構一側的頂端固定連接有電機主體，主機架結構遠離電機主體一側的頂端固定連接有外殼體，外殼體的內側設置有偏心套裝置，電機主體與偏心套裝置之間通過傳動組件連接。本發明通過改變主機架的結構，取消料水平軸裝置，直接通過電機皮帶輪傳遞給主機皮帶輪，主機皮帶輪裝在偏心套裝置上，通過這種動力傳遞方式，解決了原動力傳遞過程中的問題使用壽命的問題，提高了設備的穩定性。

技術研發人員：雷俊,萬灃,朱世興,文玉玲,文小平
受保護的技術使用者：重慶三銘重工有限公司
技術研發日：
技術公布日：2025/4/28
