本技術涉及液壓油回收設備，尤其涉及一種抗磨液壓油雜質排除裝置。

背景技術：

1、抗磨液壓油是一類專門用于承受高壓力、高溫度和機械磨損的潤滑油，根據其基礎油和添加劑的不同，抗磨液壓油可以分為多種類型，抗磨液壓油在使用過程中，可能會因?yàn)楦鞣N原因，如外部環境污染、內部機械磨損等，混入各種雜質，如金屬顆粒、灰塵、水分等，為了保持液壓油的性能和延長機械設備的使用壽命，可以使用排除裝置對抗磨液壓油進行過濾和雜質排除，可以有效地保護機械設備，提高液壓油的性能。

2、傳統的雜質排除裝置的核心部件主要包括過濾器和分離器，液壓油在系統中循環時，首先經過過濾器，過濾器的內部裝有濾芯，通過濾芯的攔截和吸附作用，液壓油中的固體顆粒、金屬屑和其他雜質被有效去除，保持了液壓油的清潔度。

3、但是傳統的雜質排除裝置不能有效地促進雜質從液壓油中分離和排除，濾芯需要攔截并容納大量的雜質，這會增加其負擔，長時間使用后，濾芯會堵塞，這就會使雜質不能有效分離，這些雜質會不斷積累在液壓油中，使液壓油質量迅速下降，導致其潤滑性能、抗磨性能和防腐性能等受到嚴重影響。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種抗磨液壓油雜質排除裝置，旨在改善傳統的雜質排除裝置不能有效地促進雜質從液壓油中分離和排除，那這些雜質會不斷積累在液壓油中，使液壓油質量迅速下降，導致其潤滑性能、抗磨性能和防腐性能等受到嚴重影響的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種抗磨液壓油雜質排除裝置，包括底板，所述底板上表面固定連接有支撐板，所述支撐板上表面固定連接有電機二，所述電機一輸出端固定連接有偏心柱，所述偏心柱側壁轉動連接有轉動板，所述轉動板側壁轉動連接有轉動桿一，所述支撐板側壁轉動連接有轉動塊，所述轉動桿一轉動連接在所述轉動塊內部，所述轉動塊內部轉動連接有轉動桿二，所述轉動桿二側壁轉動連接有過濾板，所述過濾板上表面固定連接有擋板，所述偏心柱外壁轉動連接有空心板，所述過濾板側壁滑動連接有空心塊，所述空心板側壁滑動連接有固定塊，所述空心板固定連接在所述空心塊下表面，所述擋板內部固定連接有排污管，所述支撐板上表面設置有輔助組件。

3、進一步地，所述輔助組件包括空心箱，所述空心箱固定連接在所述支撐板上表面，所述空心箱內部轉動連接有支撐柱，所述固定塊固定連接在所述空心箱側壁，所述空心塊滑動連接在所述固定塊側壁。

4、進一步地，所述支撐板上表面固定連接有電機二，所述電機二輸出端固定連接有轉動輪一。

5、進一步地，所述轉動輪一固定連接在支撐柱外壁，右側所述支撐柱外壁固定連接有轉動輪二。

6、進一步地，所述轉動輪一與所述轉動輪二之間設置有皮帶，所述支撐柱外壁固定連接有攪拌葉。

7、進一步地，所述支撐板內部固定連接有風扇，所述支撐板側壁固定連接有開關塊。

8、進一步地，所述開關塊輸出端固定連接有加熱管，所述加熱管固定連接在所述支撐板內部。

9、進一步地，所述支撐板內部固定連接有輸送管，所述輸送管固定連接在空心箱內部，所述空心箱開設有排料口。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先通過電機、偏心柱、空心板、空心塊、轉動板、轉動桿一、轉動塊、轉動桿二、過濾板和排污管之間的配合，達到了促進雜質從潤滑油中分離和對雜質收集的效果，解決了傳統的雜質排除裝置不能有效地促進雜質從液壓油中分離和排除，那這些雜質會不斷積累在潤滑油中，使?jié)櫥唾|(zhì)量迅速下降，導致其潤滑性能、抗磨性能和防腐性能等受到嚴重影響的問題，從而提高了液壓油的清潔度和質量穩定性。

12、2、本實用新型中，首先通過電機二、轉動輪一、皮帶、轉動輪二、支撐柱、攪拌葉、空心箱、開關塊和加熱管等部件之間的配合，達到了對液壓油攪拌和加熱的效果，解決了液壓油會沉積在油箱底部和在低溫下液壓油的流動性會降低，影響系統的正常運行的問題，從而提高了液壓油的均勻性和流動性。

技術特征：

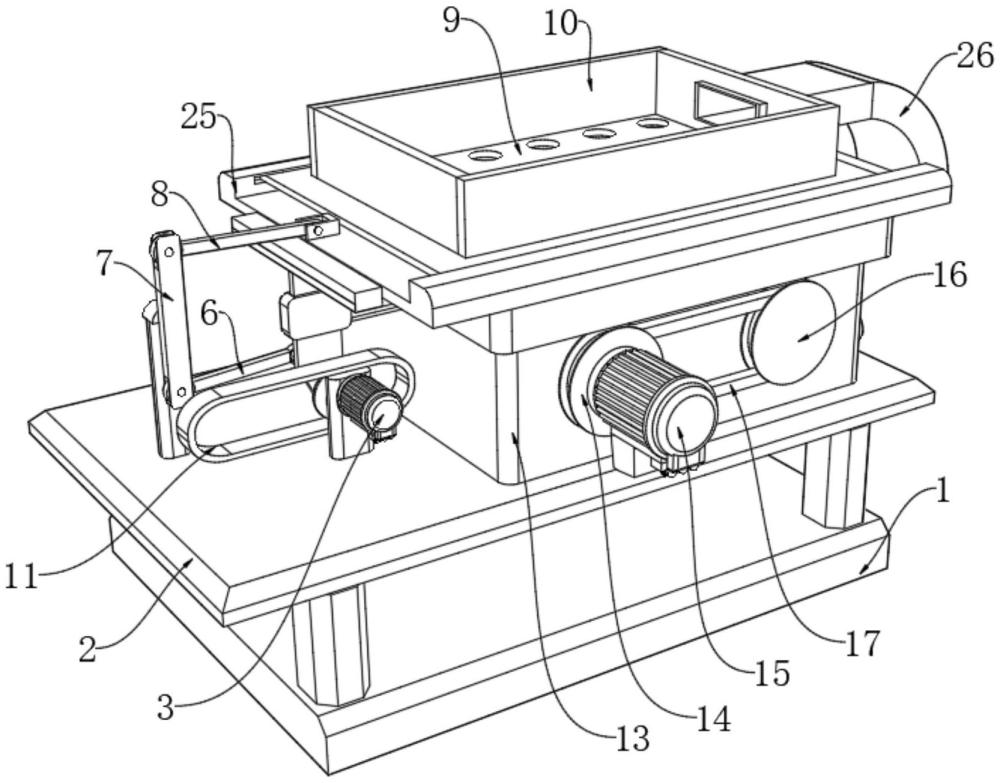

1.一種抗磨液壓油雜質排除裝置，包括底板(1)，其特征在于：所述底板(1)上表面固定連接有支撐板(2)，所述支撐板(2)側壁固定連接有電機一(3)，所述電機一(3)輸出端固定連接有偏心柱(4)，所述偏心柱(4)側壁轉動連接有轉動板(5)，所述轉動板(5)側壁轉動連接有轉動桿一(6)，所述支撐板(2)側壁轉動連接有轉動塊(7)，所述轉動桿一(6)轉動連接在所述轉動塊(7)內部，所述轉動塊(7)內部轉動連接有轉動桿二(8)，所述轉動桿二(8)側壁轉動連接有過濾板(9)，所述過濾板(9)上表面固定連接有擋板(10)，所述偏心柱(4)外壁轉動連接有空心板(11)，所述過濾板(9)側壁滑動連接有空心塊(25)，所述空心板(11)側壁滑動連接有固定塊(12)，所述空心板(11)固定連接在所述空心塊(25)下表面，所述擋板(10)內部固定連接有排污管(26)，所述支撐板(2)上表面設置有輔助組件。

2.根據權利要求1所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述輔助組件包括空心箱(13)，所述空心箱(13)固定連接在所述支撐板(2)上表面，所述空心箱(13)內部轉動連接有支撐柱(18)，所述固定塊(12)固定連接在所述空心箱(13)側壁，所述空心塊(25)滑動連接在所述固定塊(12)側壁。

3.根據權利要求2所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述支撐板(2)上表面固定連接有電機二(15)，所述電機二(15)輸出端固定連接有轉動輪一(14)。

4.根據權利要求3所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述轉動輪一(14)固定連接在支撐柱(18)外壁，右側所述支撐柱(18)外壁固定連接有轉動輪二(16)。

5.根據權利要求4所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述轉動輪一(14)與所述轉動輪二(16)之間設置有皮帶(17)，所述支撐柱(18)外壁固定連接有攪拌葉(19)。

6.根據權利要求5所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述支撐板(2)內部固定連接有風扇(20)，所述支撐板(2)側壁固定連接有開關塊(21)。

7.根據權利要求6所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述開關塊(21)輸出端固定連接有加熱管(22)，所述加熱管(22)固定連接在所述支撐板(2)內部。

8.根據權利要求7所述的一種抗磨液壓油雜質排除裝置，其特征在于：所述支撐板(2)內部固定連接有輸送管(23)，所述輸送管(23)固定連接在空心箱(13)內部，所述空心箱(13)開設有排料口(24)。

技術總結
本技術涉及液壓油回收設備技術領域，公開了一種抗磨液壓油雜質排除裝置，包括底板，所述底板上表面固定連接有支撐板，所述支撐板側壁固定連接有電機一，所述電機一輸出端固定連接有偏心柱，所述偏心柱側壁轉動連接有轉動板，所述轉動板側壁轉動連接有轉動桿一，所述支撐板側壁轉動連接有轉動塊，所述轉動桿一轉動連接在所述轉動塊內部，所述轉動塊內部轉動連接有轉動桿二。本技術中，首先通過電機和偏心柱之間的配合，達到了促進雜質從潤滑油中分離和對雜質收集的效果，解決了傳統的雜質排除裝置不能有效地促進雜質從液壓油中分離和排除，導致其抗磨性能和防腐性能等受到嚴重影響的問題，提高了液壓油的質量穩定性。

技術研發人員：何智杰,李柏峰,何智正
受保護的技術使用者：廣東車路士能源科技有限公司
技術研發日：20240407
技術公布日：2025/4/28
