本技術屬于水利工程，具體涉及一種水利工程用過濾管道。

背景技術：

1、專利號為cn213823748u公開了一種水利工程用過濾管道，涉及水利工程技術領域。該一種水利工程用過濾管道包括進水管、過濾管和清污管,進水管的一端固定連接有過濾管,過濾管的側面固定連接有清污管,擋板的內側固定連接有過濾網,過濾網的側面貫穿連接有轉軸,轉筒的側面固定連接有扇葉,轉筒的側面固定連接有清污桿，該一種水利工程用過濾管道,利用突然增加的管道直徑降低水流速度,過濾管中設置過濾網，通過過濾網截留雜質，過濾網也起到降低水流流速的作用，使水在過濾管中有機會沉淀，傾斜設置的扇葉發生轉動,轉動過程中刮除過濾管內壁的沉淀，同時轉筒側面固定連接的清污桿與轉簡同步轉動，刮除過濾網側面雜質,防止過濾網堵塞，上述裝置中，通過在管道內設置清理機構對過濾網的濾孔進行持續清理，每次清理的是雜質還是落在管道內部，而且過濾網一般是設置在管道內部，過濾網的拆裝不是很方便，不能夠?qū)χ虚g段管道進行單獨拆下來更換過濾網，降低了靈活性，為此，我們提出了一種水利工程用過濾管道。

技術實現思路

1、本實用新型的目的在于提供一種水利工程用過濾管道，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水利工程用過濾管道，包括管道一，所述管道一的兩端均設置有管道二，所述管道一和管道二相互靠近的一端連接有法蘭盤，所述管道一與管道二之間通過法蘭盤進行連接固定，所述管道一內壁開設有對稱分布的凹槽一，所述凹槽一的一側側壁開設有凹槽二，所述凹槽二的內部設置有固定機構。

3、方案中需要說明的是，所述管道一的內壁頂部開設有凹槽三，所述管道一內部設置有圓形結構的環形板，所述環形板的內壁之間連接有過濾網。

4、進一步值得說明的是，所述環形板的外壁固定有對稱分布的固定板，所述固定板尺寸與凹槽一尺寸適配設置。

5、更進一步需要說明的是，所述固定機構包括滑動連接在凹槽二兩側側壁之間的滑板，滑板靠近凹槽一的一側側壁開固定有固定塊，所述固定板側壁上開設有固定槽，固定塊與固定槽卡接配合。

6、作為一種優選的實施方式，所述滑板遠離固定板的一側側壁固定有連接彈簧，所述連接彈簧的另一端與凹槽二側壁固定。

7、作為一種優選的實施方式，所述凹槽三的一側側壁滑動連接有對稱分布的推板，兩個所述推板之間固定有回位彈簧，所述推板相互遠離的一側側壁固定有連接線，所述連接線遠離推板的一端延伸至凹槽二內部與滑板側壁固定。

8、與現有技術相比，本實用新型提供的水利工程用過濾管道，至少包括如下有益效果：

9、(1)本實用新型通過設置的管道一、管道二、法蘭盤、環形板、過濾網、固定板、凹槽一以及凹槽二、固定機構配合，能夠快速對中間段管道進行單獨取下，對管道一內部過濾網進行取出快速更換處理，定期對過濾網取出清理或者更換，提高了便捷性；

10、(2)本實用新型通過設置的凹槽三、推板、回位彈簧、連接線配合，能夠一鍵式對過濾網與管道一進行拆裝組合設置，便于工作人員操作，同時有效減少水流對拆裝結構的影響，提高了過濾過程中穩定性。

技術特征：

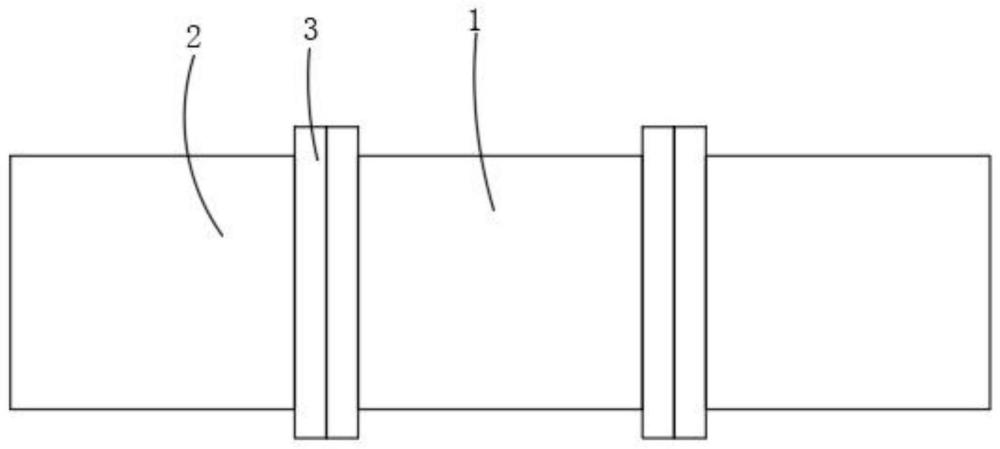

1.一種水利工程用過濾管道，包括管道一(1)，其特征在于，所述管道一(1)的兩端均設置有管道二(2)，所述管道一(1)和管道二(2)相互靠近的一端連接有法蘭盤(3)，所述管道一(1)與管道二(2)之間通過法蘭盤(3)進行連接固定，所述管道一(1)內壁開設有對稱分布的凹槽一(4)，所述凹槽一(4)的一側側壁開設有凹槽二(5)，所述凹槽二(5)的內部設置有固定機構。

2.根據權利要求1所述的一種水利工程用過濾管道，其特征在于：所述管道一(1)的內壁頂部開設有凹槽三(6)，所述管道一(1)內部設置有圓形結構的環形板(7)，所述環形板(7)的內壁之間連接有過濾網(16)。

3.根據權利要求2所述的一種水利工程用過濾管道，其特征在于：所述環形板(7)的外壁固定有對稱分布的固定板(8)，所述固定板(8)尺寸與凹槽一(4)尺寸適配設置。

4.根據權利要求3所述的一種水利工程用過濾管道，其特征在于：所述固定機構包括滑動連接在凹槽二(5)兩側側壁之間的滑板(9)，滑板(9)靠近凹槽一(4)的一側側壁開固定有固定塊(10)，所述固定板(8)側壁上開設有固定槽(11)，固定塊(10)與固定槽(11)卡接配合。

5.根據權利要求4所述的一種水利工程用過濾管道，其特征在于：所述滑板(9)遠離固定板(8)的一側側壁固定有連接彈簧(12)，所述連接彈簧(12)的另一端與凹槽二(5)側壁固定。

6.根據權利要求5所述的一種水利工程用過濾管道，其特征在于：所述凹槽三(6)的一側側壁滑動連接有對稱分布的推板(13)，兩個所述推板(13)之間固定有回位彈簧(14)，所述推板(13)相互遠離的一側側壁固定有連接線(15)，所述連接線(15)遠離推板(13)的一端延伸至凹槽二(5)內部與滑板(9)側壁固定。

技術總結
本技術公開了一種水利工程用過濾管道，屬于水利工程技術領域，針對了上述裝置中，通過在管道內設置清理機構對過濾網的濾孔進行持續清理，每次清理的是雜質還是落在管道內部，而且過濾網一般是設置在管道內部，過濾網的拆裝不是很方便，不能夠?qū)χ虚g段管道進行單獨拆下來更換過濾網，降低了靈活性的問題，包括管道一，管道一的兩端均設置有管道二，管道一和管道二相互靠近的一端連接有法蘭盤；本技術通過設置的管道一、管道二、法蘭盤、環形板、過濾網、固定板、凹槽一以及凹槽二、固定機構配合，能夠快速對中間段管道進行單獨取下，對管道一內部過濾網進行取出快速更換處理，定期對過濾網取出清理或者更換，提高了便捷性。

技術研發人員：吳佳輝,吳天正,張橋毅,童澤坤,童煥,許紋源
受保護的技術使用者：湖北啟諾迪建筑工程有限公司
技術研發日：20240402
技術公布日：2025/3/20
