本技術涉及水淬渣粉磨，具體為一種水淬渣加工用粉磨裝置。

背景技術：

1、水淬渣是水淬堿性化鐵爐渣的簡稱，是一種表面粗糙多孔，質地輕脆，容易破碎的粒狀渣，它既可以降低水泥的成本，也可以改善水泥的強度，可用于大型混凝土工程，這樣不僅解決了廢渣占地、浪費土地資源的問題，還做到了節能減排的目的。

2、在水淬渣使用前需要對水淬渣進行粉磨加工操作，但是現有的水淬渣加工用粉磨裝置在對水淬渣進行粉磨加工時，由于設備自身的原因會不可避免的產生遺漏的情況，而對于遺漏未粉磨加工的水淬渣只能通過篩網過濾暫時性放置在設備內，等粉磨結束后才可取出再加工，這導致了設備實用性差不具有靈活轉變的能力。

3、為此，我們提出一種水淬渣加工用粉磨裝置。

技術實現思路

1、本實用新型的目的在于提供一種水淬渣加工用粉磨裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水淬渣加工用粉磨裝置，包括底板、回收筒、篩分箱和支撐柱，所述底板頂部表面上方處安裝有回收筒，所述底板頂部中心處上方安裝有篩分箱，所述底板頂部表面依次固定連接有支撐柱，且支撐柱另一端與回收筒和篩分箱底部固定連接。

3、優選的，所述篩分箱頂部表面開設有進料口，所述篩分箱內部固定連接有導流塊，所述篩分箱底部表面中心處開設有出料口。

4、優選的，所述篩分箱內部對稱轉動安裝有破碎輥，所述篩分箱位于破碎輥處表面安裝有第一齒輪和第二齒輪，且第一齒輪與第二齒輪嚙合連接，所述篩分箱位于破碎輥背部表面處安裝有驅動電機，且驅動電機輸出端穿過篩分箱內部與破碎輥固定連接。

5、優選的，所述篩分箱內部安裝有篩分板，所述篩分箱背部表面安裝有往復絲桿，所述篩分箱背部表面開設有移動槽，所述移動槽內滑動安裝有移動塊，且移動塊與往復絲桿嚙合連接，所述移動塊前端表面固定連接有推板，所述篩分箱兩側對稱開設有回收口，所述往復絲桿一端處表面安裝有第一轉動電機。

6、優選的，所述回收筒內部轉動安裝有轉桿，所述轉桿外側表面固定連接有螺旋刀片，所述回收筒位于轉桿處頂部安裝有皮帶輪，所述皮帶輪之間安裝有連接皮帶，一個所述皮帶輪頂部安裝有第二轉動電機。

7、優選的，所述回收筒頂部外側表面固定連接有排出管，且排出管另一端與篩分箱固定連接，所述回收筒底部外側表面固定連接有回收管，且回收管另一端與篩分箱固定連接。

8、優選的，所述篩分箱前端表面安裝有操控面板，且驅動電機、第一轉動電機和第二轉動電機均由操控面板電性控制連接。

9、與現有技術相比，本實用新型的有益效果是：通過篩分箱內對稱安裝的破碎輥和篩分板配合，當驅動電機運行時帶動第一齒輪與第二齒輪嚙合轉動從而帶動破碎輥對水淬渣進行粉磨，篩分板則可對水淬渣進行篩分，啟動第一轉動電機，第一轉動電機運行帶動往復絲桿轉動，往復絲桿轉動帶動外側嚙合連接的移動塊移動，移動塊移動帶動推板對篩分板表面的水淬渣進行刮取。將篩分板表面未粉磨的水淬渣推送至回收筒，在通過回收筒內的轉桿和螺旋刀片的配合運輸至頂部，通過排出筒重新注入至篩分箱內在進行粉磨，提高了設備實用性更具有靈活性。

技術特征：

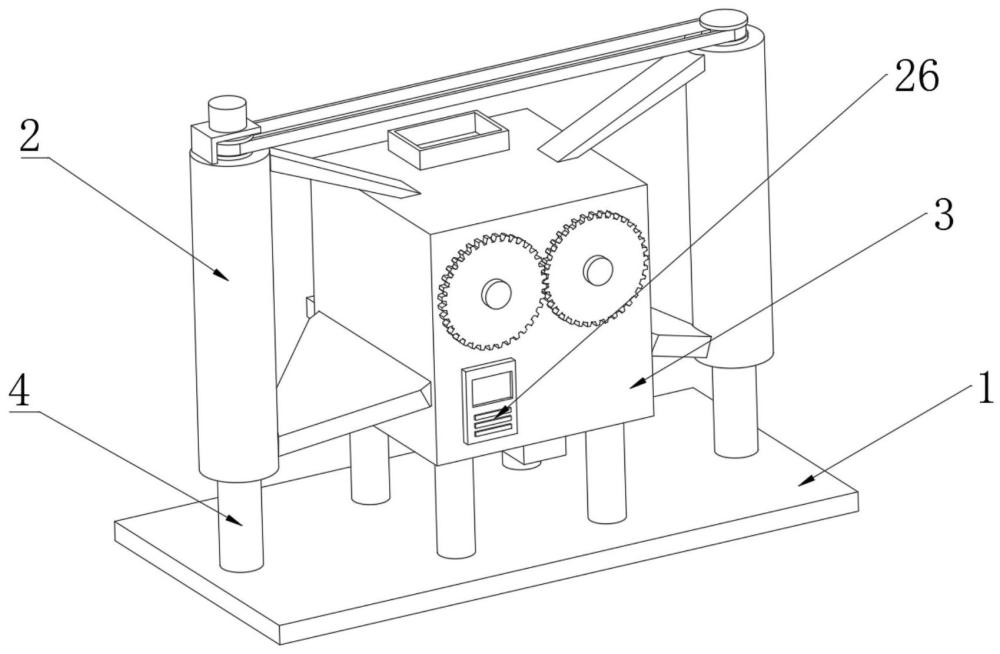

1.一種水淬渣加工用粉磨裝置，其特征在于：包括底板（1）、回收筒（2）、篩分箱（3）和支撐柱（4），所述底板（1）頂部表面上方處安裝有回收筒（2），所述底板（1）頂部中心處上方安裝有篩分箱（3），所述底板（1）頂部表面依次固定連接有支撐柱（4），且支撐柱（4）另一端與回收筒（2）和篩分箱（3）底部固定連接。

2.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述篩分箱（3）頂部表面開設有進料口（5），所述篩分箱（3）內部固定連接有導流塊（6），所述篩分箱（3）底部表面中心處開設有出料口（7）。

3.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述篩分箱（3）內部對稱轉動安裝有破碎輥（8），所述篩分箱（3）位于破碎輥（8）處表面安裝有第一齒輪（9）和第二齒輪（10），且第一齒輪（9）與第二齒輪（10）嚙合連接，所述篩分箱（3）位于破碎輥（8）背部表面處安裝有驅動電機（11），且驅動電機（11）輸出端穿過篩分箱（3）內部與破碎輥（8）固定連接。

4.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述篩分箱（3）內部安裝有篩分板（12），所述篩分箱（3）背部表面安裝有往復絲桿（13），所述篩分箱（3）背部表面開設有移動槽（14），所述移動槽（14）內滑動安裝有移動塊（15），且移動塊（15）與往復絲桿（13）嚙合連接，所述移動塊（15）前端表面固定連接有推板（16），所述篩分箱（3）兩側對稱開設有回收口（17），所述往復絲桿（13）一端處表面安裝有第一轉動電機（18）。

5.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述回收筒（2）內部轉動安裝有轉桿（19），所述轉桿（19）外側表面固定連接有螺旋刀片（20），所述回收筒（2）位于轉桿（19）處頂部安裝有皮帶輪（21），所述皮帶輪（21）之間安裝有連接皮帶（22），一個所述皮帶輪（21）頂部安裝有第二轉動電機（23）。

6.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述回收筒（2）頂部外側表面固定連接有排出管（24），且排出管（24）另一端與篩分箱（3）固定連接，所述回收筒（2）底部外側表面固定連接有回收管（25），且回收管（25）另一端與篩分箱（3）固定連接。

7.根據權利要求1所述的一種水淬渣加工用粉磨裝置，其特征在于：所述篩分箱（3）前端表面安裝有操控面板（26），且驅動電機（11）、第一轉動電機（18）和第二轉動電機（23）均由操控面板（26）電性控制連接。

技術總結
本技術涉及水淬渣粉磨技術領域，尤其涉及一種水淬渣加工用粉磨裝置，所述一種水淬渣加工用粉磨裝置包括底板、回收筒、篩分箱和支撐柱，所述底板頂部表面上方處安裝有回收筒，所述底板頂部中心處上方安裝有篩分箱，所述底板頂部表面依次固定連接有支撐柱，且支撐柱另一端與回收筒和篩分箱底部固定連接。此一種水淬渣加工用粉磨裝置通過篩分箱內對稱安裝的破碎輥和篩分板配合，當驅動電機運行時帶動第一齒輪與第二齒輪嚙合轉動從而帶動破碎輥對水淬渣進行粉磨，篩分板則可對水淬渣進行篩分，啟動第一轉動電機，第一轉動電機運行帶動往復絲桿轉動，往復絲桿轉動帶動外側嚙合連接的移動塊移動，移動塊移動帶動推板對篩分板表面的水淬渣進行刮取。

技術研發人員：庹開正,周旭,顏永輝,陳偉,魏大策,陳孟,王子淵
受保護的技術使用者：石棉鑫匯環保科技有限公司
技術研發日：20240403
技術公布日：2025/4/28
