本技術涉及電子標簽生產用點膠裝置領域，特別是涉及一種電子標簽生產用點膠裝置。

背景技術：

1、點膠機主要用于產品工藝中的膠水、油漆以及其他液體精確點、注、涂、點滴到每個產品精確位置，電子標簽在生產制造過程中需要點膠機對其進行粘連；

2、如授權公告號為cn218190694u的實用新型所公開的一種電子標簽生產用點膠裝置，其通過馬達驅動清潔海綿進行轉動，從而清潔海綿對點膠針表面粘連的膠水進行清理，同時清潔海綿是滑動插接清理盒的內部，從而便于對清潔海綿進行更換，而目前電子標簽生產用點膠裝置在對電子標簽點膠完成后都是通過自然風干的方式來使標簽表面的膠進行干燥，但這樣的方式不僅實用性不佳，而且需要耗費大量的時間。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種電子標簽生產用點膠裝置，能解決目前的電子標簽生產用點膠裝置通過馬達驅動清潔海綿進行轉動，從而清潔海綿對點膠針表面粘連的膠水進行清理，同時清潔海綿是滑動插接清理盒的內部，從而便于對清潔海綿進行更換，而目前電子標簽生產用點膠裝置在對電子標簽點膠完成后都是通過自然風干的方式來使標簽表面的膠進行干燥，但這樣的方式不僅實用性不佳，而且需要耗費大量的時間的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種電子標簽生產用點膠裝置，包括工作臺，所述工作臺的側壁固定安裝有電機，且所述電機的輸出端連接有螺紋桿，所述螺紋桿的外表面套設有螺紋套，且所述螺紋套的側壁固定安裝有連接板，所述連接板的另一端固定連接有頂箱，且所述頂箱的內腔設置有連通結構，所述頂箱的內腔設置有粉塵吸附板，且所述粉塵吸附板的一側分布有碳板，所述碳板的另一側分布有導流座，且所述導流座的內側固定安裝有蜂窩板，所述蜂窩板的一側分布有冷風機。

3、作為本實用新型的一種優選技術方案，所述連通結構包括制冷腔、進氣槽和出氣槽，所述制冷腔開設于所述頂箱的內腔，且所述制冷腔的一側連通有進氣槽，所述制冷腔的底部連通有出氣槽。

4、作為本實用新型的一種優選技術方案，所述頂箱的頂端中部固定安裝有儲料箱，所述頂箱的底端中部固定安裝有氣缸，且所述氣缸的另一端固定連接有點膠頭，所述儲料箱的底部前端固定連接有軟管。

5、作為本實用新型的一種優選技術方案，所述工作臺的頂端中部設置有支撐臺，且所述支撐臺的一側分布有固定座，所述固定座的內側設置有固定桿，且所述固定桿的外表面套設有下壓板，所述下壓板的底部固定連接有復位彈簧。

6、作為本實用新型的一種優選技術方案，所述螺紋桿通過螺紋槽與所述螺紋套構成螺紋連接，且所述螺紋桿沿著所述工作臺的豎直中心線對稱分布。

7、作為本實用新型的一種優選技術方案，所述下壓板通過所述復位彈簧與所述固定桿構成滑動連接，且所述下壓板與所述固定桿呈垂直狀分布。

8、與現有技術相比，本實用新型能達到的有益效果是：

9、1、利用設置的冷風機、粉塵吸附板、碳板和蜂窩板之間的結合使用，即可方便后續對抽取的空氣進行制冷處理，而后再利用該冷風來對點膠頭的位置進行冷卻降溫，實現膠水的快速凝固，提高標簽表面膠狀物的凝固速度，更加的方便快捷，同時結合設置的粉塵吸附板、碳板和蜂窩板可以有效的對摻雜于空氣中的粉塵等雜質進行過濾處理，防止后續粉塵等雜質隨著冷風機的工作被吹附于膠狀物的表面；

10、2、利用設置的固定座、下壓板和復位彈簧之間的結合使用，即可對需要點膠處理的電子標簽進行有效的限位處理，防止其在后續點膠過程中發生位置上的偏移，從而影響后續點膠的進行，當下壓板縱向運動時會沿著固定桿帶動復位彈簧隨之發生形變，而后結合復位彈簧形變所產生的反向作用力即可實現下壓板的復位，以此來利用下壓板對電子標簽進行壓緊限位處理。

技術特征：

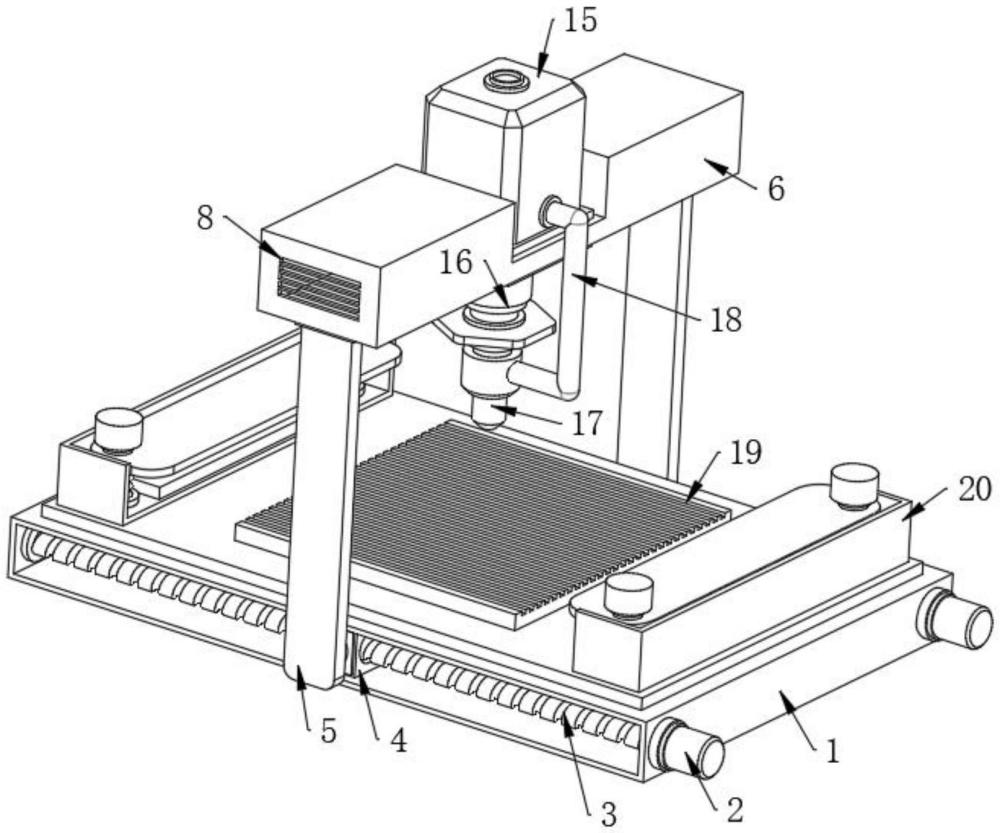

1.一種電子標簽生產用點膠裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的側壁固定安裝有電機(2)，且所述電機(2)的輸出端連接有螺紋桿(3)，所述螺紋桿(3)的外表面套設有螺紋套(4)，且所述螺紋套(4)的側壁固定安裝有連接板(5)，所述連接板(5)的另一端固定連接有頂箱(6)，且所述頂箱(6)的內腔設置有連通結構，所述頂箱(6)的內腔設置有粉塵吸附板(10)，且所述粉塵吸附板(10)的一側分布有碳板(11)，所述碳板(11)的另一側分布有導流座(12)，且所述導流座(12)的內側固定安裝有蜂窩板(13)，所述蜂窩板(13)的一側分布有冷風機(14)。

2.根據權利要求1所述的一種電子標簽生產用點膠裝置，其特征在于：所述連通結構包括制冷腔(7)、進氣槽(8)和出氣槽(9)，所述制冷腔(7)開設于所述頂箱(6)的內腔，且所述制冷腔(7)的一側連通有進氣槽(8)，所述制冷腔(7)的底部連通有出氣槽(9)。

3.根據權利要求1所述的一種電子標簽生產用點膠裝置，其特征在于：所述頂箱(6)的頂端中部固定安裝有儲料箱(15)，所述頂箱(6)的底端中部固定安裝有氣缸(16)，且所述氣缸(16)的另一端固定連接有點膠頭(17)，所述儲料箱(15)的底部前端固定連接有軟管(18)。

4.根據權利要求1所述的一種電子標簽生產用點膠裝置，其特征在于：所述工作臺(1)的頂端中部設置有支撐臺(19)，且所述支撐臺(19)的一側分布有固定座(20)，所述固定座(20)的內側設置有固定桿(21)，且所述固定桿(21)的外表面套設有下壓板(22)，所述下壓板(22)的底部固定連接有復位彈簧(23)。

5.根據權利要求1所述的一種電子標簽生產用點膠裝置，其特征在于：所述螺紋桿(3)通過螺紋槽與所述螺紋套(4)構成螺紋連接，且所述螺紋桿(3)沿著所述工作臺(1)的豎直中心線對稱分布。

6.根據權利要求4所述的一種電子標簽生產用點膠裝置，其特征在于：所述下壓板(22)通過所述復位彈簧(23)與所述固定桿(21)構成滑動連接，且所述下壓板(22)與所述固定桿(21)呈垂直狀分布。

技術總結
本技術公開了一種電子標簽生產用點膠裝置，包括工作臺，所述工作臺的側壁固定安裝有電機，且所述電機的輸出端連接有螺紋桿，所述螺紋桿的外表面套設有螺紋套，且所述螺紋套的側壁固定安裝有連接板，所述連接板的另一端固定連接有頂箱；利用設置的冷風機、粉塵吸附板、碳板和蜂窩板之間的結合使用，即可方便后續對抽取的空氣進行制冷處理，而后再利用該冷風來對點膠頭的位置進行冷卻降溫，實現膠水的快速凝固，提高標簽表面膠狀物的凝固速度，更加的方便快捷，同時結合設置的粉塵吸附板、碳板和蜂窩板可以有效的對摻雜于空氣中的粉塵等雜質進行過濾處理，防止后續粉塵等雜質隨著冷風機的工作被吹附于膠狀物的表面。

技術研發人員：何佰華
受保護的技術使用者：江蘇華哲標簽有限公司
技術研發日：20240325
技術公布日：2025/4/28
