本技術屬于制砂機溜料板，具體涉及一種制砂機溜料板結構。

背景技術：

1、制砂機溜料板通常也被稱為導料板,其主要應用于制砂機的進料口，使物料可讓進入到制砂機的進料口中。

2、溜料板在使用的過程當中，一般設置在制砂機進料口的一側，通過傾斜設置的溜料板，可以把輸送過來的原料導流進制砂機的進料口中，而物料在溜料板上進行下滑時，有時物料下滑的速度會較快，這樣可能會導致部分物料會從溜料板的一端滑動濺射出制砂機的進料口，使這些物料飛濺出去，導致這些物料無法被利用上，從而出現資源浪費的情況。

3、因此，本實用新型提供一種制砂機溜料板結構，來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種制砂機溜料板結構，旨在解決現有技術中提出的物料在溜料板上進行下滑時，可能會有部分物料從溜料板的一端滑動濺射出去的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種制砂機溜料板結構，包括底板，所述底板頂部表面連接有側板，所述側板一端處表面開設有插槽，所述插槽內側表面連接有插塊，所述側板頂部表面貫穿連接有第一螺栓，所述第一螺栓的一端延伸進插塊頂部表面開設的第一固定孔中，所述插塊一端表面連接有固定板，所述固定板一端處頂部表面連接有合頁，所述合頁的活動端連接有活動擋板，所述固定板頂部表面連接有限位塊，所述底板頂部表面還設置有安裝機構。

3、為了實現不用更換整體溜料板，作為本實用新型一種制砂機溜料板結構優選的，所述安裝機構包括：放置槽、更換板、滑塊、滑槽、第二螺栓和第二固定孔，所述底板頂部表面開設有放置槽，所述放置槽內側表面連接有更換板，所述更換板兩側表面連接有滑塊，所述滑塊的一端延伸進底板一端表面開設的滑槽中，所述底板兩側表面貫穿連接有第二螺栓，所述第二螺栓的一端延伸進滑塊一側表面開設的第二固定孔中。

4、為了實現放置插塊，作為本實用新型一種制砂機溜料板結構優選的，所述插塊通過插槽與側板之間構成滑動連接。

5、為了實現固定住插塊的位置，作為本實用新型一種制砂機溜料板結構優選的，所述第一螺栓通過貫穿側板與第一固定孔之間構成螺紋連接。

6、為了實現放置更換板，作為本實用新型一種制砂機溜料板結構優選的，所述更換板通過放置槽與底板之間構成滑動連接。

7、為了實現更換板的拆裝，作為本實用新型一種制砂機溜料板結構優選的，所述滑塊通過滑槽與底板之間構成滑動連接，所述第二螺栓通過貫穿底板與第二固定孔之間構成螺紋連接。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過插塊、固定板、合頁、活動擋板和限位塊之間的相互配合，使溜料板的一端設置有可輕微活動的活動擋板，這樣溜料板在傳送物料時，向前飛濺的物料就會被活動擋板給阻擋下來，從而改變物料的流動軌跡，使物料可以良好的進入制砂機的進料口中，避免出現物料飛濺出去導致資源浪費的情況。

10、2、本實用新型通過設置有可更換拆卸的更換板，當更換板出現損壞時，即可單獨進行更換，避免操作人員更換整體溜料板，減少了溜料板的維護成本。

技術特征：

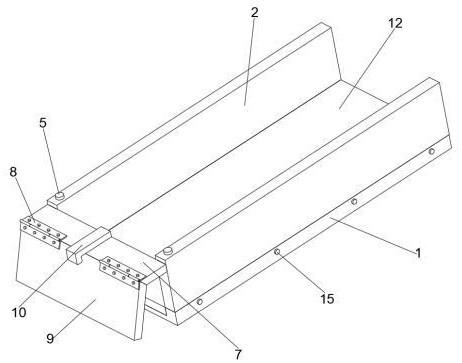

1.一種制砂機溜料板結構，包括底板（1），其特征在于：所述底板（1）頂部表面連接有側板（2），所述側板（2）一端處表面開設有插槽（3），所述插槽（3）內側表面連接有插塊（4），所述側板（2）頂部表面貫穿連接有第一螺栓（5），所述第一螺栓（5）的一端延伸進插塊（4）頂部表面開設的第一固定孔（6）中，所述插塊（4）一端表面連接有固定板（7），所述固定板（7）一端處頂部表面連接有合頁（8），所述合頁（8）的活動端連接有活動擋板（9），所述固定板（7）頂部表面連接有限位塊（10），所述底板（1）頂部表面還設置有安裝機構。

2.根據權利要求1所述的一種制砂機溜料板結構，其特征在于：所述安裝機構包括：放置槽（11）、更換板（12）、滑塊（13）、滑槽（14）、第二螺栓（15）和第二固定孔（16），所述底板（1）頂部表面開設有放置槽（11），所述放置槽（11）內側表面連接有更換板（12），所述更換板（12）兩側表面連接有滑塊（13），所述滑塊（13）的一端延伸進底板（1）一端表面開設的滑槽（14）中，所述底板（1）兩側表面貫穿連接有第二螺栓（15），所述第二螺栓（15）的一端延伸進滑塊（13）一側表面開設的第二固定孔（16）中。

3.根據權利要求1所述的一種制砂機溜料板結構，其特征在于：所述插塊（4）通過插槽（3）與側板（2）之間構成滑動連接。

4.根據權利要求1所述的一種制砂機溜料板結構，其特征在于：所述第一螺栓（5）通過貫穿側板（2）與第一固定孔（6）之間構成螺紋連接。

5.根據權利要求2所述的一種制砂機溜料板結構，其特征在于：所述更換板（12）通過放置槽（11）與底板（1）之間構成滑動連接。

6.根據權利要求2所述的一種制砂機溜料板結構，其特征在于：所述滑塊（13）通過滑槽（14）與底板（1）之間構成滑動連接，所述第二螺栓（15）通過貫穿底板（1）與第二固定孔（16）之間構成螺紋連接。

技術總結
本技術屬于制砂機溜料板技術領域，具體涉及一種制砂機溜料板結構，包括底板，所述底板頂部表面連接有側板，所述側板一端處表面開設有插槽，所述插槽內側表面連接有插塊，所述側板頂部表面貫穿連接有第一螺栓。本技術通過插塊、固定板、合頁、活動擋板和限位塊之間的相互配合，使溜料板的一端設置有可輕微活動的活動擋板，這樣溜料板在傳送物料時，向前飛濺的物料就會被活動擋板給阻擋下來，從而改變物料的流動軌跡，使物料可以良好的進入制砂機的進料口中，避免出現物料飛濺出去導致資源浪費的情況，其次設置有可更換拆卸的更換板，當更換板出現損壞時，即可單獨進行更換，避免操作人員更換整體溜料板，減少了溜料板的維護成本。

技術研發人員：申青林,申學敏,申學斌
受保護的技術使用者：山西鑫銳機械設備有限公司
技術研發日：20240422
技術公布日：2025/3/20
