本技術涉及硅油加工的，尤其涉及一種便于清理的硅油加工用加速反應裝置。

背景技術：

1、硅油加工用加速反應裝置是一種用于硅油加工過程中的設備，它可以加快硅油的化學反應速率，提高生產效率。這種裝置通常包含一些特定的組件和設計，以保證反應的順利進行和加速效果的最大化。

2、硅油加工用加速反應裝置，防堵塞設計，能夠確保硅油在加工過程中順暢流動，減少因堵塞導致的停機時間，從而提高生產效率。

3、使用過濾裝置：在硅油加工過程中，可以在反應器內安裝過濾網或過濾器，以便在硅油通過時去除其中的固體顆粒和其他雜質，定期維護和檢查：定期對加速反應裝置進行檢查和維護，可以及時發現潛在的堵塞問題并進行處理。

4、硅油加工用加速反應裝置現有技術下，由于硅油在加工過程中可能會因為各種原因形成沉積物，如果沒有有效的防堵塞措施，這些沉積物可能會阻塞管道或反應器，導致生產流程中斷，從而降低生產效率。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種便于清理的硅油加工用加速反應裝置，旨在改善沒有有效的防堵塞措施，沉積物可能會阻塞管的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種便于清理的硅油加工用加速反應裝置，包括外殼，所述外殼的頂端固定連接有驅動電機，所述驅動電機的輸出端固定連接有輸出軸，所述輸出軸的底端固定連接有支撐軸，所述支撐軸的外部滑動連接有滑動支撐外殼，所述滑動支撐外殼的外部固定連接有支撐桿，所述外殼的內部固定連接有固定環，所述支撐軸的外部固定連接有限位固定桿，所述支撐軸的外部固定連接有兩個清理組件。

3、作為上述技術方案的進一步描述：

4、所述清理組件包括毛刷安裝架，所述毛刷安裝架的相對側固定連接在所述支撐軸的外部，所述毛刷安裝架的相背側固定連接有毛刷外殼，所述毛刷外殼的內部滑動連接有限位板，所述限位板的相對側固定連接有推力彈簧，所述限位板遠離所述推力彈簧的一端固定連接有毛刷柱。

5、作為上述技術方案的進一步描述：

6、所述固定環的內部開設有滑槽，所述支撐桿的底端滑動連接在所述滑槽的內部。

7、作為上述技術方案的進一步描述：

8、所述限位固定桿的外部滑動連接在所述滑動支撐外殼的內部，所述外殼的內部滑動連接有多個安裝柱。

9、作為上述技術方案的進一步描述：

10、所述安裝柱的內部固定連接有限位環，所述滑動支撐外殼的外部滑動連接在所述限位環的內部。

11、作為上述技術方案的進一步描述：

12、所述滑動支撐外殼的外部固定連接有多個連接柱，所述連接柱的外部固定連接有掛柱。

13、作為上述技術方案的進一步描述：

14、所述外殼的頂端固定連接有電機安裝架，所述驅動電機的外部固定連接在所述驅動電機的內部。

15、作為上述技術方案的進一步描述：

16、所述推力彈簧遠離所述限位板的一端固定連接在所述毛刷外殼的內部。

17、本實用新型具有如下有益效果：

18、本實用新型中，通過驅動電機、輸出軸、支撐軸等結構，實現了驅動電機帶動輸出軸轉動，輸出軸帶動支撐軸轉動，從而支撐軸帶動滑動支撐外殼在支撐桿內部轉動，利用支撐桿中滑槽的高低差，使得滑動支撐外殼的上下運動，對內部擊堵，能夠確保硅油在加工過程中順暢流動，減少因堵塞導致的停機時間，從而提高生產效率。

19、本實用新型中，通過毛刷外殼、限位板、毛刷柱等結構，實現了支撐軸帶動毛刷安裝架轉動，毛刷安裝架帶動毛刷柱轉動，從而方便內部的清理，避免了渣物沾在外殼的內部，需要人工定期清理，因此，縮短人工清理的周期。

技術特征：

1.一種便于清理的硅油加工用加速反應裝置，包括外殼（1），其特征在于：所述外殼（1）的頂端固定連接有驅動電機（2），所述驅動電機（2）的輸出端固定連接有輸出軸（3），所述輸出軸（3）的底端固定連接有支撐軸（4），所述支撐軸（4）的外部滑動連接有滑動支撐外殼（5），所述滑動支撐外殼（5）的外部固定連接有支撐桿（6），所述外殼（1）的內部固定連接有固定環（7），所述支撐軸（4）的外部固定連接有限位固定桿（8），所述支撐軸（4）的外部固定連接有兩個清理組件（9）。

2.根據權利要求1所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述清理組件（9）包括毛刷安裝架（901），所述毛刷安裝架（901）的相對側固定連接在所述支撐軸（4）的外部，所述毛刷安裝架（901）的相背側固定連接有毛刷外殼（902），所述毛刷外殼（902）的內部滑動連接有限位板（903），所述限位板（903）的相對側固定連接有推力彈簧（905），所述限位板（903）遠離所述推力彈簧（905）的一端固定連接有毛刷柱（904）。

3.根據權利要求1所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述固定環（7）的內部開設有滑槽（15），所述支撐桿（6）的底端滑動連接在所述滑槽（15）的內部。

4.根據權利要求3所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述限位固定桿（8）的外部滑動連接在所述滑動支撐外殼（5）的內部，所述外殼（1）的內部滑動連接有多個安裝柱（10）。

5.根據權利要求4所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述安裝柱（10）的內部固定連接有限位環（11），所述滑動支撐外殼（5）的外部滑動連接在所述限位環（11）的內部。

6.根據權利要求1所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述滑動支撐外殼（5）的外部固定連接有多個連接柱（12），所述連接柱（12）的外部固定連接有掛柱（13）。

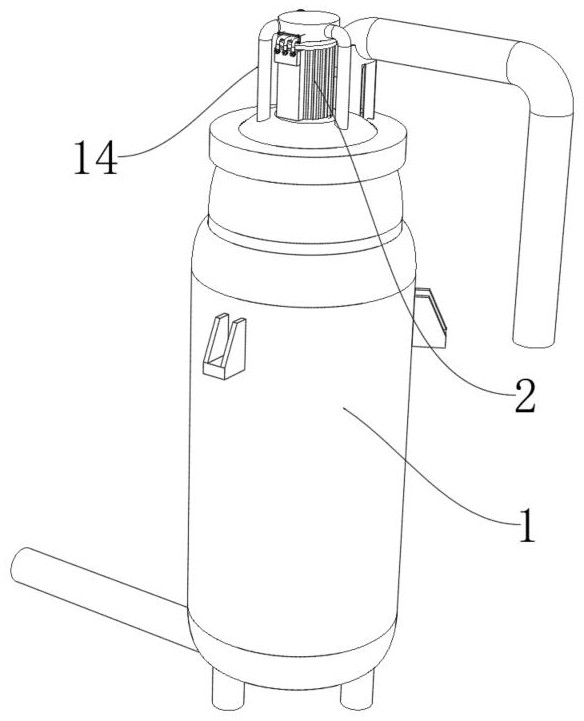

7.根據權利要求1所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述外殼（1）的頂端固定連接有電機安裝架（14），所述驅動電機（2）的外部固定連接在所述驅動電機（2）的內部。

8.根據權利要求2所述的一種便于清理的硅油加工用加速反應裝置，其特征在于：所述推力彈簧（905）遠離所述限位板（903）的一端固定連接在所述毛刷外殼（902）的內部。

技術總結
本技術涉及硅油加工的技術領域，公開了一種便于清理的硅油加工用加速反應裝置，包括外殼，所述外殼的頂端固定連接有驅動電機，所述驅動電機的輸出端固定連接有輸出軸，所述輸出軸的底端固定連接有支撐軸，所述支撐軸的外部滑動連接有滑動支撐外殼，所述滑動支撐外殼的外部固定連接有支撐桿，所述外殼的內部固定連接有固定環，所述支撐軸的外部固定連接有限位固定桿。本技術中，支撐軸帶動滑動支撐外殼在支撐桿內部轉動，利用支撐桿中滑槽的高低差，使得滑動支撐外殼的上下運動，對內部擊堵，能夠確保硅油在加工過程中順暢流動，減少因堵塞導致的停機時間，從而提高生產效率。

技術研發人員：劉元龍,嚴萍,靳成強
受保護的技術使用者：山東富源新材料股份有限公司
技術研發日：20240418
技術公布日：2025/3/20
