本技術涉及化工生產設備，具體涉及一種生產氰化氫吸收裝置。

背景技術：

1、氰化氫，是一種在標準狀態為液體狀態的無機化合物。氰化氫在工業領域中的電鍍業（鍍銅、鍍金、鍍銀）、采礦業（提取金銀）以及各種樹脂單體（如丙烯酸樹酯、甲基丙烯酸樹酯等）的制造等行業均得到廣泛的運用，是一種重要的化工原料。其中在對氰化氫主要合成方法包括：丙烯腈副產法、天然氣氨氧化法、輕油裂解法、甲醇氨氧化法、甲酰胺脫水法等。但是在氰化氫生產過程中，通常會產生大量的廢氣，這些廢氣中通常含有在生產過程中無法被完全吸收的氰化氫，為了避免對生態環境造成污染，這些廢氣通常還需要通過處理后才能進行排放。

2、例如公開號為cn211562476u的專利文件公開了一種氰化氫氣體吸收裝置，包括吸收塔本體，吸收塔本體上端一側固定連接第一進液管，吸收塔本體上端另一側固定連接第二進液管，第一進液管和第二進液管上端共同固定連接輸液管，吸收塔本體一側上端固定連接第一進氣管，該技術方案通過設置氫氧化鈉噴淋的方式，能夠更加有效地使氫氧化鈉與氰化氫反應，吸收效率更。

3、上述技術方案雖然能夠?qū)η杌瘹溥M(jìn)行有效吸收，但是在氰化氫生產過程中，需要進行處理后排放的氣體中仍然含有可以回收利用的氰化氫物質，上述技術方案中在進行吸收時，為了保證排放氣體中的氰化氫含量能夠達到排放標準，使用能夠與氰化氫進行相互反應的氫氧化鈉進行吸收，使得被吸收的氰化氫無法進行回收利用，導致生產過程中的部分氰化氫被浪費。

技術實現思路

1、本實用新型意在提供一種生產氰化氫吸收裝置，以解決現有技術中被吸收的氰化氫無法進行回收利用，導致生產過程中的部分氰化氫被浪費的技術問題。

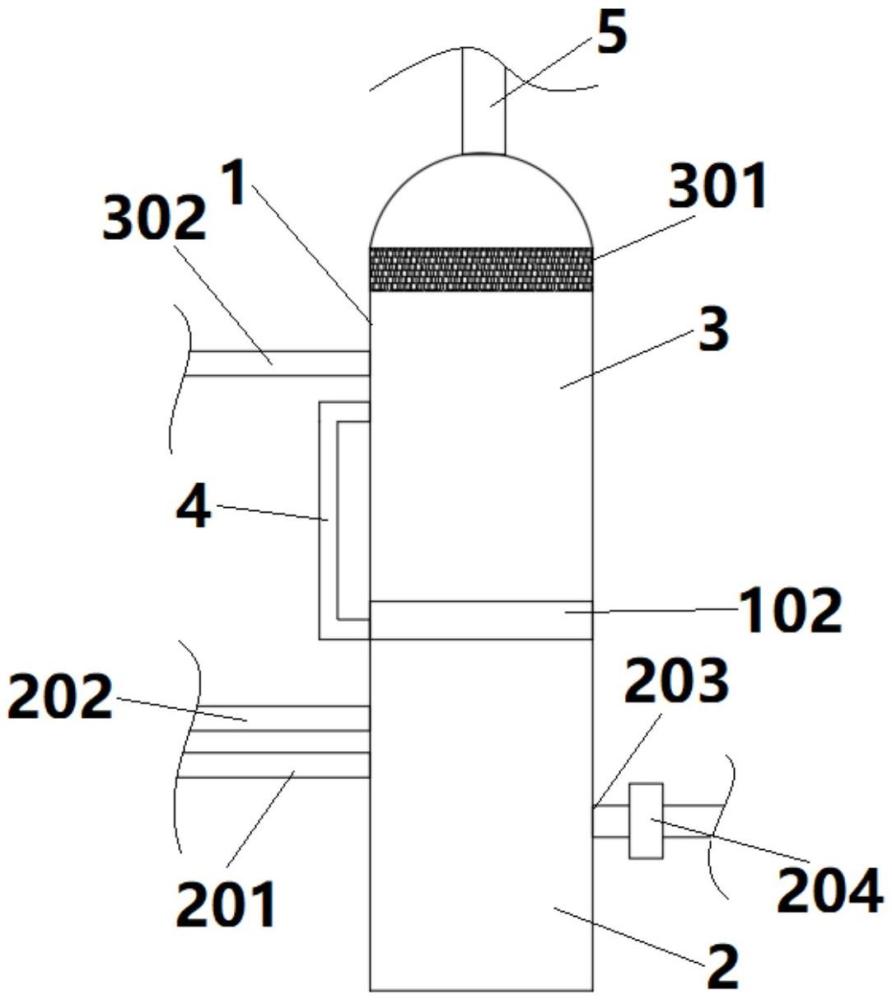

2、為達到上述目的，本實用新型采用如下技術方案：一種生產氰化氫吸收裝置，包括塔體，所述塔體內沿高度方向間隔分布有吸收腔與反應腔，所述吸收腔與進氣管和低溫水輸送管連通，所述進氣管用于向所述吸收腔內輸送含有氰化氫的氣體，所述低溫水輸送管用于向所述吸收腔內輸送低溫水；所述吸收腔與所述反應腔通過輸氣管連接，所述輸氣管用于將所述吸收腔內吸收后的氣體輸送至所述反應腔，所述反應腔用于對氣體內的氰化氫進行二次反應吸收；所述反應腔與排氣管連通，所述排氣管用于輸出所述反應腔吸收后的氣體。

3、本方案的原理及優點是：在對含有氰化氫的氣體進行吸收時，將含有氰化氫的氣體輸入吸收腔內，吸收腔內的低溫水對氣體中的氰化氫進行吸收形成氰化氫水溶液，吸收后的氰化氫水溶液輸送至精制裝置對氰化氫水溶液內的氰化氫進行精制提煉。通過吸收腔進行初步吸收的氣體通過輸氣管輸送至反應腔，氣體中剩余的氰化氫在反應腔內和能夠與氰化氫進行反應吸收的溶液進行反應，氣體內的氰化氫在反應腔內進行轉化，使得氣體中的氰化氫被吸收過濾。

4、本方案中在對氣體中的氰化氫進行吸收時，首先通過低溫水對氣體中的氰化氫進行吸收形成氰化氫水溶液，再通過能夠與氰化氫進行反應的溶液進行反應吸收，使得氣體中的氰化氫含量能夠達到排放標準的同時，便于對氰化氫水溶液中的氰化氫進行精制加工從而進行回收利用，降低氰化氫生產過程中原料的損耗，提高氰化氫生產過程中整體的吸收率，減少有效成分發的浪費。并且能夠降低輸送至反應腔內的氣體中氰化氫的含量，降低反應腔對氣體中氰化氫氣體的處理壓力，提高氣體中氰化氫整體的吸收效果。

5、優選的，作為一種改進，所述吸收腔位于所述塔體的底部，所述反應腔位于所述塔體的頂部，所述吸收腔與所述反應腔之間設有隔板，所述隔板用于分隔所述吸收腔與所述反應腔。

6、優選的，作為一種改進，所述塔體側壁設有出液口，所述出液口上設有控制閥，所述出液口用于輸出所述吸收腔內的氰化氫水溶液。使得吸收腔在氰化氫進行吸收時，吸收腔內能夠有足夠的低溫水對氣體中的氰化氫進行吸收的同時，便于對輸出的氰化氫水溶液的濃度進行控制，避免濃度較低的氰化氫水溶液輸出，導致吸收腔內低溫水的使用率低下，降低吸收腔內低溫水的使用量。

7、優選的，作為一種改進，所述吸收腔的底部設有與所述進氣管連接的噴氣管，所述噴氣管鋪設于所述吸收腔的底部，所述噴氣管上設有多個噴頭，多個噴頭在所述吸收腔體底部均勻分布。使得含有氰化氫的氣體在輸入吸收腔后能夠從吸收腔體的底部噴出，保證氣體能夠從低溫水中穿過，提高低溫水對氣體中氰化氫的吸收效果。

8、優選的，作為一種改進，所述吸收腔頂部為向外延伸的弧形面，所述輸氣管與所述弧形面頂部連通。使得吸收腔內的氣體在通過輸氣管輸送至反應腔時，氣體能夠在反應腔弧形頂面的作用下進行匯集，保證氣體能夠順利的從吸收腔向反應腔移動，避免氣體在吸收腔內殘留。

9、優選的，作為一種改進，所述反應腔頂部設有吸附層，所述吸附層用于對吸收后的氣體進行吸收過濾。通過吸附層對氣體中殘余的固體顆粒進行過濾以及其它有毒物質進行吸附過濾，提高氣體在吸收裝置中的吸收效果。

技術特征：

1.一種生產氰化氫吸收裝置，其特征在于：包括塔體，所述塔體內沿高度方向間隔分布有吸收腔與反應腔，所述吸收腔與進氣管和低溫水輸送管連通，所述進氣管用于向所述吸收腔內輸送含有氰化氫的氣體，所述低溫水輸送管用于向所述吸收腔內輸送低溫水；所述吸收腔與所述反應腔通過輸氣管連接，所述輸氣管用于將所述吸收腔內吸收后的氣體輸送至所述反應腔，所述反應腔用于對氣體內的氰化氫進行二次反應吸收；所述反應腔與排氣管連通，所述排氣管用于輸出所述反應腔吸收后的氣體。

2.根據權利要求1所述的一種生產氰化氫吸收裝置，其特征在于：所述吸收腔位于所述塔體的底部，所述反應腔位于所述塔體的頂部，所述吸收腔與所述反應腔之間設有隔板，所述隔板用于分隔所述吸收腔與所述反應腔。

3.根據權利要求1所述的一種生產氰化氫吸收裝置，其特征在于：所述塔體側壁設有出液口，所述出液口上設有控制閥，所述出液口用于輸出所述吸收腔內的氰化氫水溶液。

4.根據權利要求1所述的一種生產氰化氫吸收裝置，其特征在于：所述吸收腔的底部設有與所述進氣管連接的噴氣管，所述噴氣管鋪設于所述吸收腔的底部，所述噴氣管上設有多個噴頭，多個噴頭在所述吸收腔體底部均勻分布。

5.根據權利要求1所述的一種生產氰化氫吸收裝置，其特征在于：所述吸收腔頂部為向外延伸的弧形面，所述輸氣管與所述弧形面頂部連通。

6.根據權利要求1所述的一種生產氰化氫吸收裝置，其特征在于：所述反應腔頂部設有吸附層，所述吸附層用于對吸收后的氣體進行吸收過濾。

技術總結
本技術涉及化工生產設備技術領域，公開了一種生產氰化氫吸收裝置，包括塔體，所述塔體內沿高度方向間隔分布有吸收腔與反應腔，所述吸收腔與進氣管和低溫水輸送管連通，所述進氣管用于向所述吸收腔內輸送含有氰化氫的氣體，所述低溫水輸送管用于向所述吸收腔內輸送低溫水；所述吸收腔與所述反應腔通過輸氣管連接，所述輸氣管用于將所述吸收腔內吸收后的氣體輸送至所述反應腔，所述反應腔用于通過溶液對氣體內的氰化氫進行反應吸收；所述反應腔與排氣管連通，所述排氣管用于輸出所述反應腔吸收后的氣體，本技術具有吸收率高，便于氰化氫回收的有益效果。

技術研發人員：嚴風泉,王飛,劉效寶
受保護的技術使用者：重慶奕翔化工有限公司
技術研發日：20240429
技術公布日：2025/4/24
