本技術涉及工件噴漆加工，尤其涉及一種自動化程度高的工件加工用噴漆裝置。

背景技術：

1、工件是指機械設備或汽車部件中的各種零件，通常由塑料或金屬制成，工件噴漆裝置則是能夠向工件表面噴漆或覆蓋涂層的設備，通過使用工件噴漆設備，可極大的提高工件生產效率，并且可有效降低人工的勞動強度，同時噴漆裝置有利于提升工件噴漆或涂層的整體質量。

2、現有技術在使用時噴漆裝置和工件移動的配合通常可對具有矩形表面的工件進行噴漆加工，而對于柱體類等具有圓形表面的工件往往無法實現自動化的均勻噴漆，即不便于對圓形特征的工件進行噴漆加工，使得裝置的適用范圍較為有限。

技術實現思路

1、針對現有技術中所存在的不足，本實用新型提供了一種自動化程度高的工件加工用噴漆裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種自動化程度高的工件加工用噴漆裝置，包括：加工底座，所述加工底座上固定連接有支撐框架；固定調節組件，所述固定調節組件包括通過環狀軸承轉動連接于加工底座上的轉動柱，所述轉動柱頂部固定連接有加工平臺，所述加工底座上設置有調節驅動部件，所述加工平臺上設置有若干夾持固定部件；均勻噴漆組件，所述均勻噴漆組件包括通過轉動支架轉動連接于支撐框架頂部的調節螺桿，所述調節螺桿上螺紋連接有滑塊，所述滑塊底部安裝有噴淋頭，所述支撐框架頂部固定連接有油漆儲存罐，所述油漆儲存罐與噴淋頭通過連接管相連通，所述調節驅動部件包括固定連接于轉動柱外壁上的外齒環，所述加工底座底部固定連接有第一伺服電機，所述第一伺服電機輸出端貫穿加工底座且固定連接有傳動齒輪，所述傳動齒輪與外齒環相互嚙合，每個所述夾持固定部件均包括固定連接于加工平臺側壁上的固定框，所述固定框內滑動連接有導桿，所述導桿中部與固定框內壁之間固定連接有壓縮彈簧，所述導桿靠近加工平臺的端部設有t形夾板，所述支撐框架頂部安裝有第二伺服電機，所述第二伺服電機輸出端通過聯軸器與調節螺桿端部固定連接。

4、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述t形夾板的端部設有固定螺栓，所述導桿端部開設有鎖緊孔，所述固定螺栓與鎖緊孔相匹配。

5、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述加工底座底部固定連接有支撐腳。

6、本實用新型優點是：設置固定調節組件，通過驅動轉動柱轉動來實現加工平臺的轉動調節，以便對加工平臺上的柱體類工件進行均勻噴漆，并且可利用若干t形夾板對柱體類工件進行彈性穩固夾持，從而可方便對柱體類工件進行固定調節，提升工件噴漆裝置的適用性；

7、設置均勻噴漆組件，通過驅動噴淋頭在支撐框架頂部移動，同時配合加工平臺的轉動調節可完成對柱體類工件的自動均勻噴漆，從而可實現柱體類工件的自動化均勻噴漆。

技術特征：

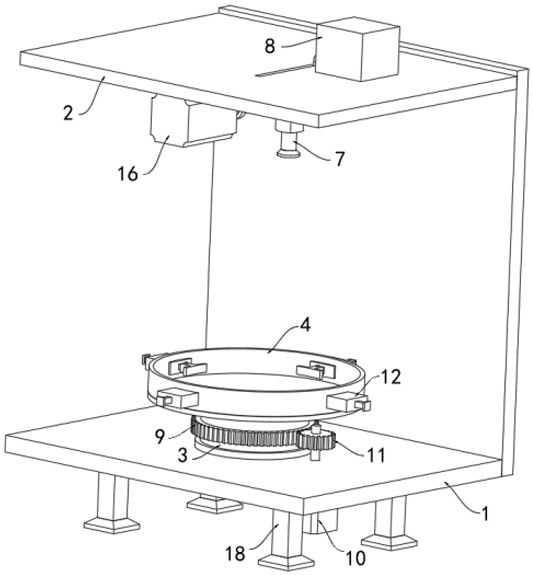

1.一種自動化程度高的工件加工用噴漆裝置，其特征在于，包括：加工底座（1），所述加工底座（1）上固定連接有支撐框架（2）；固定調節組件，所述固定調節組件包括通過環狀軸承轉動連接于加工底座（1）上的轉動柱（3），所述轉動柱（3）頂部固定連接有加工平臺（4），所述加工底座（1）上設置有調節驅動部件，所述加工平臺（4）上設置有若干夾持固定部件；均勻噴漆組件，所述均勻噴漆組件包括通過轉動支架轉動連接于支撐框架（2）頂部的調節螺桿（5），所述調節螺桿（5）上螺紋連接有滑塊（6），所述滑塊（6）底部安裝有噴淋頭（7），所述支撐框架（2）頂部固定連接有油漆儲存罐（8），所述油漆儲存罐（8）與噴淋頭（7）通過連接管相連通，所述調節驅動部件包括固定連接于轉動柱（3）外壁上的外齒環（9），所述加工底座（1）底部固定連接有第一伺服電機（10），所述第一伺服電機（10）輸出端貫穿加工底座（1）且固定連接有傳動齒輪（11），所述傳動齒輪（11）與外齒環（9）相互嚙合，每個所述夾持固定部件均包括固定連接于加工平臺（4）側壁上的固定框（12），所述固定框（12）內滑動連接有導桿（13），所述導桿（13）中部與固定框（12）內壁之間固定連接有壓縮彈簧（14），所述導桿（13）靠近加工平臺（4）的端部設有t形夾板（15），所述支撐框架（2）頂部安裝有第二伺服電機（16），所述第二伺服電機（16）輸出端通過聯軸器與調節螺桿（5）端部固定連接。

2.根據權利要求1所述的一種自動化程度高的工件加工用噴漆裝置，其特征在于，所述t形夾板（15）的端部設有固定螺栓（17），所述導桿（13）端部開設有鎖緊孔，所述固定螺栓（17）與鎖緊孔相匹配。

3.根據權利要求1所述的一種自動化程度高的工件加工用噴漆裝置，其特征在于，所述加工底座（1）底部固定連接有支撐腳（18）。

技術總結
本技術公開了一種自動化程度高的工件加工用噴漆裝置，包括：加工底座，所述加工底座上固定連接有支撐框架；固定調節組件，所述固定調節組件包括通過環狀軸承轉動連接于加工底座上的轉動柱，所述轉動柱頂部固定連接有加工平臺，所述加工底座上設置有調節驅動部件，所述加工平臺上設置有若干夾持固定部件。優點是：可便于對加工平臺上的柱體類工件進行均勻噴漆，同時可利用若干T形夾板對柱體類工件進行彈性穩固夾持，從而可方便對柱體類工件進行固定調節，提升工件噴漆裝置的適用性，并且能夠完成對柱體類工件的自動均勻噴漆，實現柱體類工件的自動化均勻噴漆。

技術研發人員：王曉成,沈俊杰,柏航,王其杭
受保護的技術使用者：江蘇景中景工業涂裝設備有限公司
技術研發日：20240604
技術公布日：2025/4/28
