本技術涉及機械零部件，具體為一種機械零部件噴漆機。

背景技術：

1、機械零部件又稱機械元件是構成機械的基本元件，是組成機械和機器的不可分拆的單個制件，機械零部件既是研究和設計各種設備中機械基礎件的一門學科，也是零件和部件的泛稱，在對機械零部件進行加工時需要對其進行噴漆，因此需要一種機械零部件噴漆機。

2、操作人員在對機械零部件進行噴漆工作時，常用到相對應的機械零部件噴漆裝機，盡管現有的機器可以達到噴漆的目的，但在實際的使用過程中多將零部件進行靜置噴涂，此方式可能導致機械零部件噴涂不均勻，進而降低噴涂的效果，且不方便在加工時對其進行調節，實用性有所降低。

技術實現思路

1、本實用新型的目的在于提供一種機械零部件噴漆機，以解決上述背景技術中提出的操作人員在對機械零部件進行噴漆工作時，常用到相對應的機械零部件噴漆裝機，盡管現有的機器可以達到噴漆的目的，但在實際的使用過程中多將零部件進行靜置噴涂，此方式可能導致機械零部件噴涂不均勻，進而降低噴涂的效果，且不方便在加工時對其進行調節，實用性有所降低。

2、為實現上述目的，本實用新型提供如下技術方案：一種機械零部件噴漆機，包括機體，所述機體的內部活動安裝有移動板，所述移動板的頂部開設有條形槽，所述條形槽的內部固定安裝有圓桿，所述圓桿的表面活動套接有移動塊，所述移動塊的頂部固定安裝有齒板，所述齒板的頂部固定安裝有推板，所述移動板的頂部固定安裝有氣壓缸，所述氣壓缸的輸出端與推板的一側固定連接，所述移動板的頂部固定安裝有位于齒板背面的固定板，所述固定板的一端固定安裝有圓軸，所述圓軸的表面活動套接有齒輪，所述齒輪的外表面與齒板的外表面活動連接，所述機體的頂部固定安裝有盒體，所述機體的內部頂端固定安裝有噴槍，且噴槍的頂部貫穿機體并延伸至盒體的內部底端。

3、優選的，所述齒輪的一端固定安裝有連接桿，所述連接桿的一端固定安裝有橫桿，所述橫桿的一端開設有滑槽，所述滑槽的內部轉動安裝有雙向螺紋桿，所述雙向螺紋桿的表面兩側皆螺紋套接有滑塊，且滑塊的一端皆固定安裝有夾板。

4、優選的，所述橫桿的一側固定安裝有夾緊電機，且夾緊電機的輸出端貫穿橫桿并與雙向螺紋桿的一側固定連接。

5、優選的，所述機體的內部底端開設有置物槽，所述機體的內部一端固定安裝有橫板，所述置物槽的內部底端與橫板的底部之間固定安裝有豎桿，且置物槽的內部底端與橫板的底部之間轉動安裝有絲桿，且豎桿、絲桿與連接桿活動連接。

6、優選的，所述橫板的頂部固定安裝有升降電機，且升降電機的輸出端貫穿橫板并與絲桿的頂部固定連接。

7、優選的，所述機體的一側固定安裝有控制箱，所述控制箱的一端固定安裝有plc控制器，且機體的一端鉸接有活動門。

8、與現有技術相比，本實用新型的有益效果是：

9、該一種機械零部件噴漆機，在進行日常使用的過程中，操作人員啟動氣壓缸，氣壓缸的運行會使得推板發生滑動，由于圓桿與移動塊的限位作用，此時會帶動齒板發生滑動，同時會帶動齒輪在圓軸的表面發生轉動，進而帶動齒輪與橫桿發生旋轉，即可帶動橫桿一端的零部件進行旋轉，隨之啟動噴槍，噴槍會抽取盒體內的漆，隨后通過噴槍噴出，即可完成旋轉噴涂，使噴涂更加均勻，進而提高噴涂的效果。

10、該一種機械零部件噴漆機，在進行日常使用的過程中，操作人員啟動夾緊電機，夾緊電機的運行會使得雙向螺紋桿發生旋轉，此時會帶動兩個滑塊在滑槽的內部發生相向運動，進而帶動夾板對機械零部件進行夾緊固定，同時啟動升降電機，升降電機的運行會使得絲桿發生旋轉，由于豎桿的限位作用，此時會帶動移動板發生上下滑動，即可對零部件的高度位置進行調節，增加其實用性。

技術特征：

1.一種機械零部件噴漆機，包括機體(1)，其特征在于：所述機體(1)的內部活動安裝有移動板(2)，所述移動板(2)的頂部開設有條形槽(3)，所述條形槽(3)的內部固定安裝有圓桿(4)，所述圓桿(4)的表面活動套接有移動塊(5)，所述移動塊(5)的頂部固定安裝有齒板(6)，所述齒板(6)的頂部固定安裝有推板(7)，所述移動板(2)的頂部固定安裝有氣壓缸(8)，所述氣壓缸(8)的輸出端與推板(7)的一側固定連接，所述移動板(2)的頂部固定安裝有位于齒板(6)背面的固定板(9)，所述固定板(9)的一端固定安裝有圓軸(10)，所述圓軸(10)的表面活動套接有齒輪(11)，所述齒輪(11)的外表面與齒板(6)的外表面活動連接，所述機體(1)的頂部固定安裝有盒體(24)，所述機體(1)的內部頂端固定安裝有噴槍(25)，且噴槍(25)的頂部貫穿機體(1)并延伸至盒體(24)的內部底端。

2.根據權利要求1所述的一種機械零部件噴漆機，其特征在于：所述齒輪(11)的一端固定安裝有連接桿(12)，所述連接桿(12)的一端固定安裝有橫桿(13)，所述橫桿(13)的一端開設有滑槽(14)，所述滑槽(14)的內部轉動安裝有雙向螺紋桿(15)，所述雙向螺紋桿(15)的表面兩側皆螺紋套接有滑塊(16)，且滑塊(16)的一端皆固定安裝有夾板(17)。

3.根據權利要求2所述的一種機械零部件噴漆機，其特征在于：所述橫桿(13)的一側固定安裝有夾緊電機(18)，且夾緊電機(18)的輸出端貫穿橫桿(13)并與雙向螺紋桿(15)的一側固定連接。

4.根據權利要求1所述的一種機械零部件噴漆機，其特征在于：所述機體(1)的內部底端開設有置物槽(19)，所述機體(1)的內部一端固定安裝有橫板(20)，所述置物槽(19)的內部底端與橫板(20)的底部之間固定安裝有豎桿(21)，所述置物槽(19)的內部底端與橫板(20)的底部之間轉動安裝有絲桿(22)，且豎桿(21)、絲桿(22)與連接桿(12)活動連接。

5.根據權利要求4所述的一種機械零部件噴漆機，其特征在于：所述橫板(20)的頂部固定安裝有升降電機(23)，且升降電機(23)的輸出端貫穿橫板(20)并與絲桿(22)的頂部固定連接。

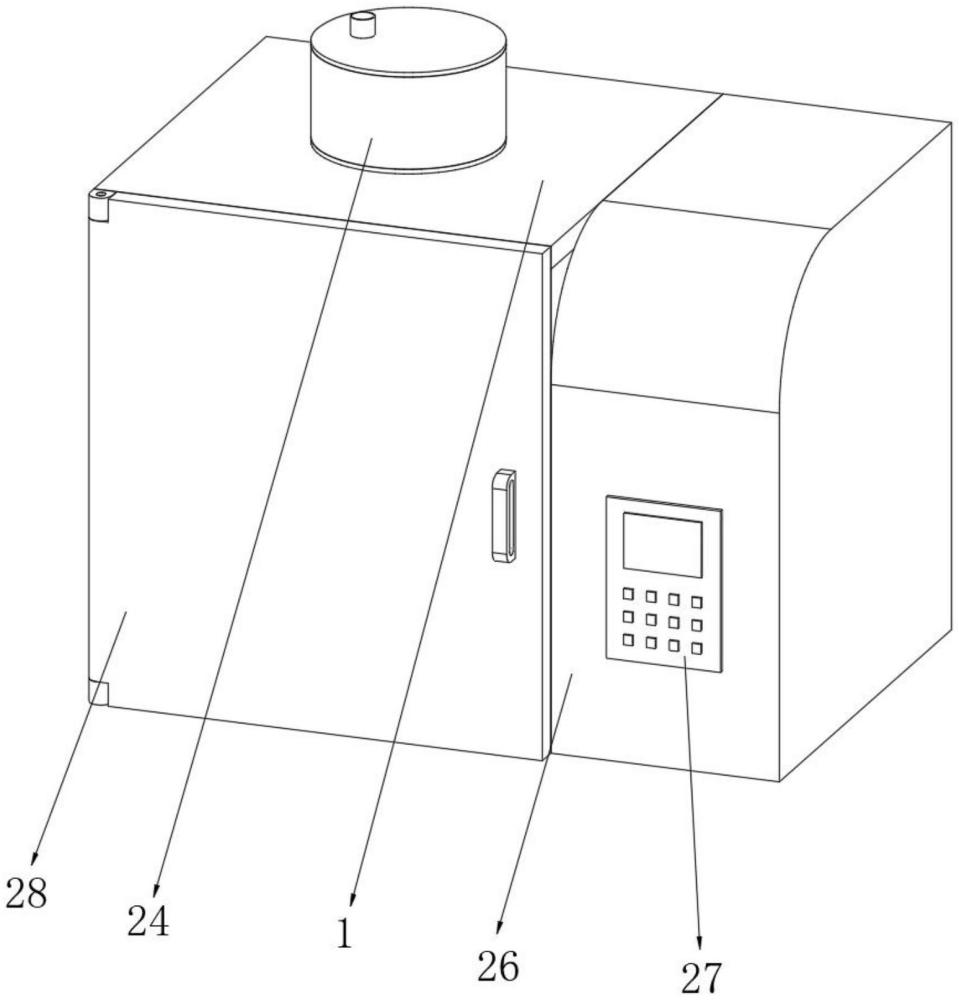

6.根據權利要求1所述的一種機械零部件噴漆機，其特征在于：所述機體(1)的一側固定安裝有控制箱(26)，所述控制箱(26)的一端固定安裝有plc控制器(27)，且機體(1)的一端鉸接有活動門(28)。

技術總結
本技術公開了一種機械零部件噴漆機，包括機體，所述機體的內部活動安裝有移動板，所述移動板的頂部開設有條形槽，所述條形槽的內部固定安裝有圓桿，所述圓桿的表面活動套接有移動塊，所述移動塊的頂部固定安裝有齒板，所述齒板的頂部固定安裝有推板。該一種機械零部件噴漆機，在進行日常使用的過程中，操作人員啟動氣壓缸，氣壓缸的運行會使得推板發生滑動，由于圓桿與移動塊的限位作用，此時會帶動齒板發生滑動，同時會帶動齒輪在圓軸的表面發生轉動，進而帶動齒輪與橫桿發生旋轉，即可帶動橫桿一端的零部件進行旋轉，隨之啟動噴槍，噴槍會抽取盒體內的漆，隨后通過噴槍噴出，即可完成旋轉噴涂，使噴涂更加均勻。

技術研發人員：李素群
受保護的技術使用者：衡陽市揚嬌機械設備有限公司
技術研發日：20240531
技術公布日：2025/4/28
