本技術涉及盾構機泥漿篩領域，具體為一種振動角度可調的盾構機泥漿篩。

背景技術：

1、盾構機作為地鐵建設中的主要施工工具之一，使得建設速度加快，造價大幅降低。盾構泥漿處理是盾構施工過程中至關重要的一環。盾構泥漿處理的目的是通過對盾構泥漿篩分使其滿足盾構施工的要求，確保施工的安全、高效進行。但是現有的盾構機泥漿篩在使用時不便于根據不同的物料來對振動電機的振動角度進行調節，導致影響篩選效果。

2、為解決上述問題，于是在此提出一種振動角度可調的盾構機泥漿篩。

技術實現思路

1、本實用新型的目的在于提供一種振動角度可調的盾構機泥漿篩，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種振動角度可調的盾構機泥漿篩，包括四個支撐柱，四個所述支撐柱的頂端均固定設置有導向桿，四個所述導向桿表面的頂部均穿插設置有連接座，四個所述連接座之間固定設置有篩體，所述篩體內壁兩側的頂部均轉動設置有轉動盤，兩個所述轉動盤之間固定設置有安裝板，所述安裝板頂端的兩側均固定設置有振動電機，所述篩體兩側的頂部均螺紋設置有緊固螺栓，兩個所述轉動盤與篩體的連接處均開設有若干個第二螺紋孔，若干個所述第二螺紋孔分別與兩個緊固螺栓對應設置，四個所述支撐柱的底端均固定設置有防滑座。

3、該盾構機泥漿篩通過在篩箱內形成多道水渠狀的篩分通道，并在若干個篩分通道的底部均設置有柔性篩網，既能實現振網排料，又易于形成料層，使物料易于流動，同時增加篩分面積，提高篩分效率，通過松動兩個緊固螺栓，使其與兩個第二螺紋孔分離，不再對兩個轉動盤進行限位，再通過轉動轉動盤，進而帶動安裝板和兩個振動電機轉動，從而對兩個振動電機的振動角度，能夠針對不同物料選用最佳振動角度。

4、優選的，四個所述支撐柱分別與四個導向桿的連接處均固定設置有振動彈簧，四個所述振動彈簧分別套設于四個導向桿的表面，通過四個振動彈簧的設置能夠增加篩體的振動幅度，進而提高振動效率。

5、優選的，所述篩體的內部設置有篩箱，所述篩箱的內部開設有若干個篩分通道，若干個所述篩分通道內側的底部均固定設置有柔性篩網，通過在篩箱內形成多道水渠狀的篩分通道，并在若干個篩分通道的底部均設置有柔性篩網，既能實現振網排料，又易于形成料層，使物料易于流動，同時增加篩分面積，提高篩分效率。

6、優選的，兩個所述振動電機與安裝板的連接處均螺紋設置有若干個固定螺栓，通過若干個固定螺栓的設置便于對兩個振動電機進行固定安裝。

7、優選的，四個所述支撐柱之間的中部固定設置有底座，所述底座的內部固定設置有收水斗，所述收水斗與篩體之間固定連通有軟連接件，通過收水斗便于對篩分產生的水進行收集。

8、優選的，所述收水斗的底端固定連通有排水管，所述排水管遠離收水斗的一端固定設置有連接盤，通過排水管便于將水導出。

9、優選的，兩個所述篩體分別與兩個緊固螺栓的連接處開設有第一螺紋孔，通過第一螺紋孔的設置便于安裝緊固螺栓。

10、與現有技術相比，本實用新型的有益效果是：

11、該盾構機泥漿篩通過在篩箱內形成多道水渠狀的篩分通道，并在若干個篩分通道的底部均設置有柔性篩網，既能實現振網排料，又易于形成料層，使物料易于流動，同時增加篩分面積，提高篩分效率，通過松動兩個緊固螺栓，使其與兩個第二螺紋孔分離，不再對兩個轉動盤進行限位，再通過轉動轉動盤，進而帶動安裝板和兩個振動電機轉動，從而對兩個振動電機的振動角度，能夠針對不同物料選用最佳振動角度。

技術特征：

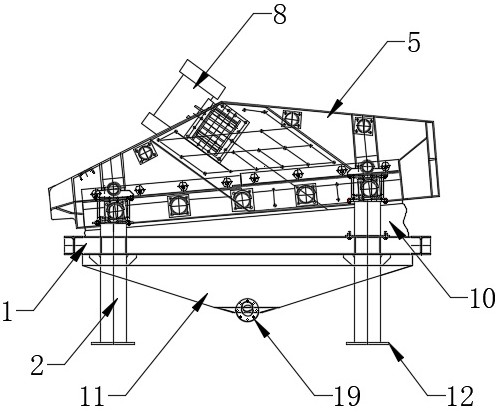

1.一種振動角度可調的盾構機泥漿篩，包括四個支撐柱（2），其特征在于：四個所述支撐柱（2）的頂端均固定設置有導向桿（20），四個所述導向桿（20）表面的頂部均穿插設置有連接座（4），四個所述連接座（4）之間固定設置有篩體（5），所述篩體（5）內壁兩側的頂部均轉動設置有轉動盤（6），兩個所述轉動盤（6）之間固定設置有安裝板（7），所述安裝板（7）頂端的兩側均固定設置有振動電機（8），所述篩體（5）兩側的頂部均螺紋設置有緊固螺栓（15），兩個所述轉動盤（6）與篩體（5）的連接處均開設有若干個第二螺紋孔（16），若干個所述第二螺紋孔（16）分別與兩個緊固螺栓（15）對應設置，四個所述支撐柱（2）的底端均固定設置有防滑座（12）。

2.根據權利要求1所述的一種振動角度可調的盾構機泥漿篩，其特征在于：四個所述支撐柱（2）分別與四個導向桿（20）的連接處均固定設置有振動彈簧（3），四個所述振動彈簧（3）分別套設于四個導向桿（20）的表面。

3.根據權利要求1所述的一種振動角度可調的盾構機泥漿篩，其特征在于：所述篩體（5）的內部設置有篩箱（9），所述篩箱（9）的內部開設有若干個篩分通道（17），若干個所述篩分通道（17）內側的底部均固定設置有柔性篩網（21）。

4.根據權利要求1所述的一種振動角度可調的盾構機泥漿篩，其特征在于：兩個所述振動電機（8）與安裝板（7）的連接處均螺紋設置有若干個固定螺栓（13）。

5.根據權利要求1所述的一種振動角度可調的盾構機泥漿篩，其特征在于：四個所述支撐柱（2）之間的中部固定設置有底座（1），所述底座（1）的內部固定設置有收水斗（11），所述收水斗（11）與篩體（5）之間固定連通有軟連接件（10）。

6.根據權利要求5所述的一種振動角度可調的盾構機泥漿篩，其特征在于：所述收水斗（11）的底端固定連通有排水管（18），所述排水管（18）遠離收水斗（11）的一端固定設置有連接盤（19）。

7.根據權利要求1所述的一種振動角度可調的盾構機泥漿篩，其特征在于：兩個所述篩體（5）分別與兩個緊固螺栓（15）的連接處開設有第一螺紋孔（14）。

技術總結
本技術公開了一種振動角度可調的盾構機泥漿篩，包括四個支撐柱，四個支撐柱的頂端均固定設置有導向桿，四個導向桿表面的頂部均穿插設置有連接座，四個連接座之間固定設置有篩體，本技術一種振動角度可調的盾構機泥漿篩，該盾構機泥漿篩通過在篩箱內形成多道水渠狀的篩分通道，并在若干個篩分通道的底部均設置有柔性篩網，既能實現振網排料，又易于形成料層，使物料易于流動，同時增加篩分面積，提高篩分效率，通過松動兩個緊固螺栓，使其與兩個第二螺紋孔分離，不再對兩個轉動盤進行限位，再通過轉動轉動盤，進而帶動安裝板和兩個振動電機轉動，從而對兩個振動電機的振動角度，能夠針對不同物料選用最佳振動角度。

技術研發人員：郭炳樓,賈濟,董博位,劉開勝,賀占胥
受保護的技術使用者：新鄉市高服機械股份有限公司
技術研發日：20240613
技術公布日：2025/4/28
