本技術涉及磨粉機，具體的涉及一種防跑粗的磨粉機。

背景技術：

1、擺式磨粉機加工非金屬粉體時，粉體跑粗現象時有發生，導致粉體細度達不到要求。粉體跑粗除機械設備設計、制作外還有其它很多因素：如在開停機時風機風壓風量變化大而影響分級精度進而使粉體跑粗。目前市場上的擺式磨粉機僅通過提高分級機轉子轉速來達到目的，這樣設備產量低、功耗高。例如已經授權的實用新型專利cn?204448163?u公開了一種具有雙層進風通道的懸輥磨粉機，中機體與分流罩之間形成的夾層所分氣流可對被選粉機甩向筒壁的團聚粉體進行沖擊分散，然后送至選粉機二次選粉，以減少跑粗等現象。這種設置改變的是在加工過程中減少跑粗的現象，但是在剛開機和停機時，仍有部分粗品從磨粉機中排出。

技術實現思路

1、為解決上述技術問題，本實用新型提供了一種防跑粗的磨粉機，可以有效的減少磨粉過程中的跑粗現象，提高生產品質。

2、具體的，本實用新型公開了一種防跑粗的磨粉機，包括：

3、磨粉機主體，內部設置有磨粉機構；

4、吹風組件，包括鼓風機與所述磨粉機主體連接，所述鼓風機進風口設置有電動閥門，在啟動時，所述電動閥門隨著磨粉機主體電流從小到大緩慢開啟，停機時，所述電動閥門立即關閉；

5、上料裝置，將待加工產品自動傳送至磨粉機主體；

6、出料裝置，與所述磨粉機主體連接，用于出料。

7、采用上述技術方案的有益之處在于，防止啟動和停止過程中由于風力過大造成的跑粗現象，提高生產品質。

8、進一步的，所述鼓風機連接有進風管，所述電動閥門設置在所述進風管上，包括：電動執行器，閥桿，閥板和安裝部，所述安裝部與所述進風管連接，所述閥板設置在所述安裝部內，所述閥板與所述閥桿連接，所述電動執行器驅動所述閥板轉動。

9、采用上述技術方案的有益之處在于，電動閥門自動控制，隨著磨粉主機的開啟逐漸打開閥門，控制進入磨粉機主體內的風量，避免跑粗現象，在磨粉機主體關閉時，電動閥門立即關閉，同樣可以避免未研磨的產品進入到出料裝置內。

10、進一步的，所述出料裝置包括：出料管，所述出料管上部設置有旋風收集器，所述旋風收集器連接有回風管，所述回風管與所述鼓風機進風口連接。

11、采用上述技術方案的有益之處在于，旋風收集器通過旋轉氣流和離心力分離粉塵和廢氣。經過研磨后產品的氣體通過進入旋風收集器，然后在旋轉氣流的作用下，固體顆粒被分離出來，清潔的氣體則進入到回風管內繼續進入到磨粉機主體內，結構簡單，維護方便，分離效果好。

12、進一步的，所述出料管底部設置有兩個出料口，所述出料口設置有成品卸料閥。

13、采用上述技術方案的有益之處在于，成品卸料閥的設置可以控制出料的速度和位置，實現快速出料。

14、進一步的，所述磨粉機主體連接有余風管，所述余風管連接有除塵器。

15、采用上述技術方案的有益之處在于，磨粉機主體內多余的風從余風管內排出，通過吸塵器除塵后排出，可以有效的降低對環境的污染。

16、進一步的，所述上料裝置包括破碎機和提升機，所述提升機上側設置有傳輸筒，所述傳輸筒與所述磨粉機主體連接。

17、采用上述技術方案的有益之處在于，破碎機的設置先將待研磨產品進行初步破碎，然后通過提升機進行自動上料，提高研磨效率，降低磨輥和磨環磨損，延長磨輥使用壽命，提高研磨精度。

18、進一步的，所述磨粉機主體上側設置有分級機，所述分級機內設置分級機轉子。

19、采用上述技術方案的有益之處在于，分級機在磨粉的過程中起到篩選的作用，滿足條件的細粉通過分級機進入到出料裝置出料，不滿足的落回磨粉機內繼續研磨。

20、進一步的，所述旋風收集器為雙旋風收集器。

21、采用上述技術方案的有益之處在于，減少了物料在分離過程中的損失，提高了對樣品的分離效率和收集純度。

22、進一步的，所述磨粉機主體內設置有驅動件，鏟刀架，大底座，磨輥和磨環。

23、采用上述技術方案的有益之處在于，磨輥與磨環相配合研磨產品，保證產品的研磨效果。

24、進一步的，所述大底座設置有排渣孔。

25、采用上述技術方案的有益之處在于，排渣孔的設置將不能研磨碎的硬渣從底部排出，避免硬渣對磨輥和磨環造成磨損，延長整個裝置的使用壽命。

技術特征：

1.一種防跑粗的磨粉機，其特征在于，包括：

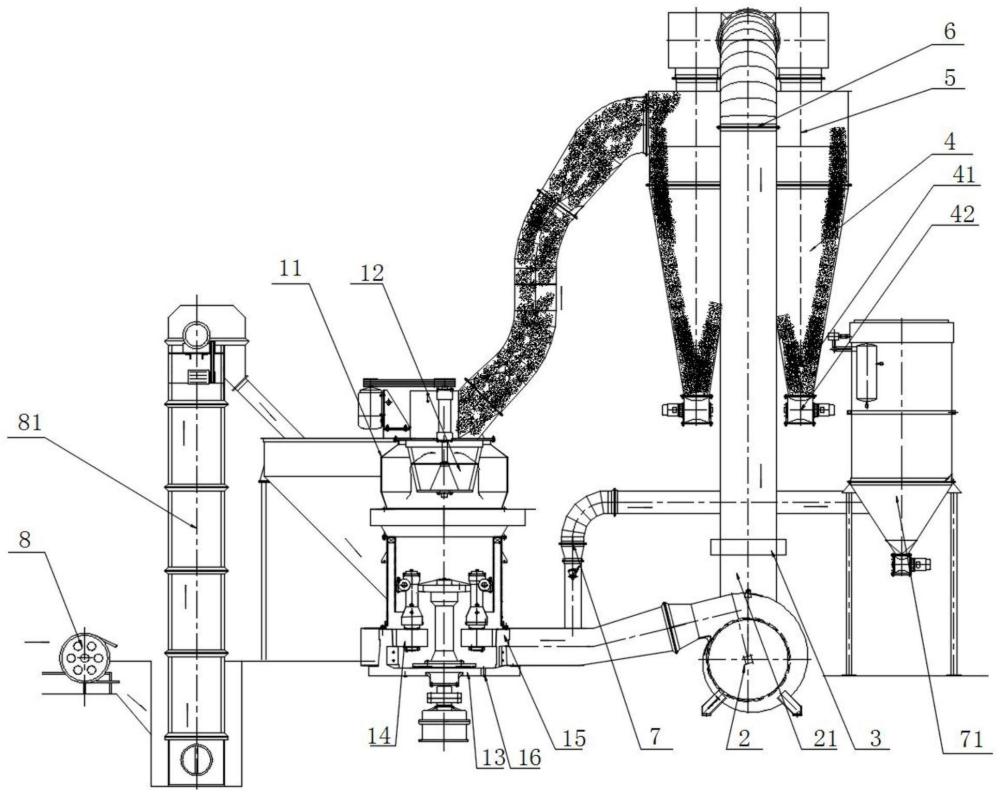

2.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述鼓風機(2)連接有進風管(21)，所述電動閥門(3)設置在所述進風管(21)上，包括：電動執行器(31)，閥桿(32)，閥板(33)和安裝部(34)，所述安裝部(34)與所述進風管(21)連接，所述閥板(33)設置在所述安裝部(34)內，所述閥板(33)與所述閥桿(32)連接，所述電動執行器(31)驅動所述閥板(33)轉動。

3.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述出料裝置包括：出料管(4)，所述出料管(4)上部設置有旋風收集器(5)，所述旋風收集器(5)連接有回風管(6)，所述回風管(6)與所述鼓風機(2)進風口連接。

4.根據權利要求3所述的防跑粗的磨粉機，其特征在于，所述出料管(4)底部設置有兩個出料口(41)，所述出料口(41)設置有成品卸料閥(42)。

5.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述磨粉機主體(1)連接有余風管(7)，所述余風管(7)連接有除塵器(71)。

6.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述上料裝置包括破碎機(8)和提升機(81)，所述提升機(81)上側設置有傳輸筒，所述傳輸筒與所述磨粉機主體(1)連接。

7.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述磨粉機主體(1)上側設置有分級機(11)，所述分級機(11)內設置分級機轉子(12)。

8.根據權利要求3所述的防跑粗的磨粉機，其特征在于，所述旋風收集器(5)為雙旋風收集器。

9.根據權利要求1所述的防跑粗的磨粉機，其特征在于，所述磨粉機主體(1)內設置有驅動件，鏟刀架，大底座(13)，磨輥(14)和磨環(15)。

10.根據權利要求9所述的防跑粗的磨粉機，其特征在于，所述大底座(13)設置有排渣孔(16)。

技術總結
本技術公開了一種防跑粗的磨粉機，包括：磨粉機主體，內部設置有磨粉機構；吹風組件，包括鼓風機與所述磨粉機主體連接，所述鼓風機進風口設置有電動閥門，在啟動時，所述電動閥門隨著磨粉機主體電流從小到大緩慢開啟，停機時，所述電動閥門立即關閉；上料裝置，將待加工產品自動傳送至磨粉機主體；出料裝置，出料裝置，與所述磨粉機主體連接，用于出料用于出料。本技術的有益之處在于，防止啟動和停止過程中由于風力過大造成的跑粗現象，提高生產品質。

技術研發人員：卿樹躍,鄧小紅
受保護的技術使用者：桂林卓杰機械科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
