本技術涉及閥門,尤其涉及一種閥門用疏通結構。
背景技術:
1、閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數,如溫度、壓力和流量的管路附件,閥門是流體輸送系統中的控制部件,具有截止、調節、導流、分流或溢流泄壓等功能。
2、但是現有的閥門不具備防堵塞的結構,在長時間的使用后容易出現堵塞的現象,堵塞后需要使用者先將管道關閉后,再將閥門拆下進行疏通,疏通步驟繁瑣且較為耗費時間,使用不便,因此提出了一種閥門用疏通結構。
技術實現思路
1、針對現有技術的不足,本實用新型提供了一種閥門用疏通結構,用于解決上述背景技術中提出的問題。
2、為了實現上述目的,本實用新型采用了如下技術方案:
3、一種閥門用疏通結構,包括閥門主體,所述閥門主體的表面固定設置有安裝座,所述安裝座的內部固定設置有固定管,所述固定管的表面與閥門主體的內壁固定設置,所述固定管的表面固定設置有固定套,所述固定套的表面固定設置有支撐桿,所述安裝座的頂部設置有轉動組件,所述安裝座通過轉動組件設置有錐形齒輪一,所述錐形齒輪一的內部嚙合設置有破碎組件。
4、優選的,所述轉動組件包括固定設置安裝座頂部的電機,所述電機的輸出端固定設置有轉軸一,所述轉軸一與固定管轉動設置,所述轉軸一的一端與錐形齒輪一的頂部固定設置。
5、優選的,所述破碎組件包括嚙合設置在錐形齒輪一內部的錐形齒輪二,所述錐形齒輪二的相背面固定設置有轉軸二,所述轉軸二與固定套轉動設置,所述轉軸二的表面固定設置有破碎刀。
6、優選的,所述電機的表面搭接設置有防護套,所述防護套的內部搭接設置有螺栓,所述螺栓的螺紋端貫穿防護套延伸至安裝座內部與安裝座的內壁螺紋設置。
7、優選的,所述閥門主體的內壁固定設置有濾板,所述濾板采用金屬材質制成。
8、優選的,所述支撐桿的數量為三個,且三個支撐桿呈圓形陣列式分布。
9、與現有技術相比,本實用新型的有益效果是:該閥門用疏通結構,通過濾板對較大的雜物進行過濾,再通過轉動組件帶動錐形齒輪一轉動,使得錐形齒輪一帶動兩個破碎組件對雜物進行破碎,避免了閥門在長時間的使用后容易出現堵塞的情況,解決了在閥門堵塞后需要使用者先將管道關閉后,再將閥門拆下進行疏通,疏通步驟繁瑣且較為耗費時間的情況,使用方便,為使用者節省了體力與時間的消耗。

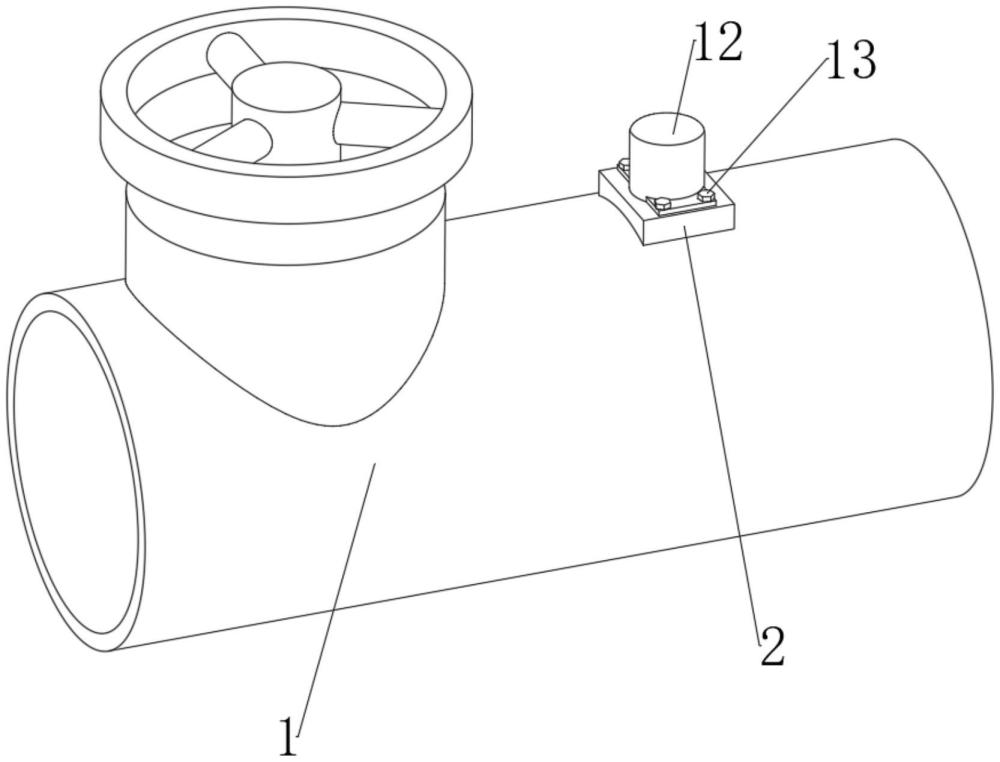

1.一種閥門用疏通結構,包括閥門主體(1),其特征在于,所述閥門主體(1)的表面固定設置有安裝座(2),所述安裝座(2)的內部固定設置有固定管(3),所述固定管(3)的表面與閥門主體(1)的內壁固定設置,所述固定管(3)的表面固定設置有固定套(4),所述固定套(4)的表面固定設置有支撐桿(5),所述安裝座(2)的頂部設置有轉動組件,所述安裝座(2)通過轉動組件設置有錐形齒輪一(8),所述錐形齒輪一(8)的內部嚙合設置有破碎組件。
2.根據權利要求1所述的一種閥門用疏通結構,其特征在于,所述轉動組件包括固定設置安裝座(2)頂部的電機(6),所述電機(6)的輸出端固定設置有轉軸一(7),所述轉軸一(7)與固定管(3)轉動設置,所述轉軸一(7)的一端與錐形齒輪一(8)的頂部固定設置。
3.根據權利要求1所述的一種閥門用疏通結構,其特征在于,所述破碎組件包括嚙合設置在錐形齒輪一(8)內部的錐形齒輪二(9),所述錐形齒輪二(9)的相背面固定設置有轉軸二(10),所述轉軸二(10)與固定套(4)轉動設置,所述轉軸二(10)的表面固定設置有破碎刀(11)。
4.根據權利要求2所述的一種閥門用疏通結構,其特征在于,所述電機(6)的表面搭接設置有防護套(12),所述防護套(12)的內部搭接設置有螺栓(13),所述螺栓(13)的螺紋端貫穿防護套(12)延伸至安裝座(2)內部與安裝座(2)的內壁螺紋設置。
5.根據權利要求1所述的一種閥門用疏通結構,其特征在于,所述閥門主體(1)的內壁固定設置有濾板(14),所述濾板(14)采用金屬材質制成。
6.根據權利要求1所述的一種閥門用疏通結構,其特征在于,所述支撐桿(5)的數量為三個,且三個支撐桿(5)呈圓形陣列式分布。
