本技術涉及破餅裝置，具體領域為一種加速篩選豆粕顆粒的飼料破餅裝置。

背景技術：

1、相關技術中，目前，隨著各種飼料破餅裝置的不斷更新，生產效率的逐步提高，較大的壓榨比例使飼料塊狀物的密度增大，韌性加強了飼料塊狀物被螺桿擠出后，纏繞于主軸上很難剝離，后續飼料塊狀物無法排出，嚴重影響了飼料加工的工作效率。

2、在實現本公開實施例的過程中，發現相關技術中至少存在如下問題：

3、現有技術當中多是以采用刮刀，餅鉤等方法破餅，由于現在的飼料加工工作效率高，相對的塊狀物的密度大，韌性強，所以利用刮刀破餅達不到理想的效果，利用餅鉤破餅屬于人工操作，需要專人使用餅鉤工具，不僅勞動強度大且存在安全隱患。

技術實現思路

1、本實用新型的目的在于提供一種加速篩選豆粕顆粒的飼料破餅裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種加速篩選豆粕顆粒的飼料破餅裝置，包括箱體，所述箱體箱內設有第一轉軸，所述第一轉軸的下端設有攪動槳葉；所述攪動槳葉的下側設有過濾板，所述過濾板的板壁上設有若干濾孔，所述過濾板固定設于所述箱體腔內的側壁上；所述過濾板的下側設有第二轉軸和第三轉軸，所述第二轉軸和所述第三轉軸互相平行，所述第二轉軸上設有若干第一破餅槳，所述第三轉軸上設有若干第二破餅槳；若干所述第一破餅槳和若干所述第二破餅槳之間沿對應轉軸延伸方向交錯設置，所述第一破餅槳和所述第二破餅槳上均設有若干輔助孔，且所述第一轉軸、第二轉軸和第三轉軸均通過驅動電機進行驅動。

3、優選的，所述箱體的下端設有出料口，所述出料口的下端設有運料絞龍，所述出料口的出料端與所述運料絞龍的進料端相連接。

4、優選的，所述箱體的上端和兩側壁上均設有支撐架，多個所述支撐架均支撐起對應側所述驅動電機，且左右兩側壁上的所述支撐架下端均設有支撐腿，所述支撐腿同時與所述箱體的側壁相固定連接。

5、優選的，所述支撐腿的底端設有減震支座。

6、優選的，所述箱體的上端設有進料口，所述進料口的數量為2，并位于所述第一轉軸的左右兩側。

7、與現有技術相比，本實用新型的有益效果是：本實用新型原料從進料口進入箱體內的過濾板上，在飼料經過攪動槳葉和其上的三角形攪拌孔進行篩選，經過過濾板的原料，在過濾板下方的第一破餅槳和第二破餅槳對落下的原料進行擊打從而達到破餅效果，設置的輔助孔提高第一破餅槳和第二破餅槳的擊打效果，篩選后的飼料通過出料口落入運料絞龍，通過運料絞龍運出，結構簡單、操作方便、飼料破餅及時、剝離干凈、提高生產效率和篩選效率。

技術特征：

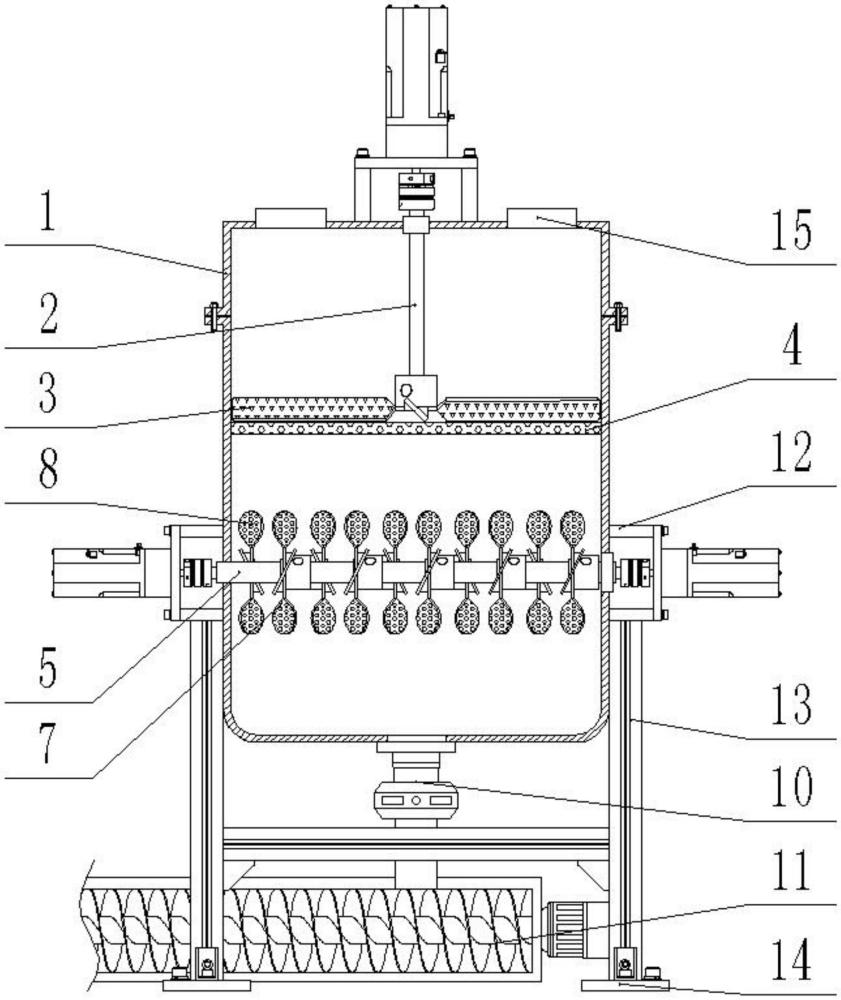

1.一種加速篩選豆粕顆粒的飼料破餅裝置，其特征在于：包括箱體(1)，所述箱體(1)箱內設有第一轉軸(2)，所述第一轉軸(2)的下端設有攪動槳葉(3)；

2.根據權利要求1所述的一種加速篩選豆粕顆粒的飼料破餅裝置，其特征在于：所述箱體(1)的下端設有出料口(10)，所述出料口(10)的下端設有運料絞龍(11)，所述出料口(10)的出料端與所述運料絞龍(11)的進料端相連接。

3.根據權利要求1所述的一種加速篩選豆粕顆粒的飼料破餅裝置，其特征在于：所述箱體(1)的上端和兩側壁上均設有支撐架(12)，多個所述支撐架均支撐起對應側所述驅動電機，且左右兩側壁上的所述支撐架下端均設有支撐腿(13)，所述支撐腿(13)同時與所述箱體(1)的側壁相固定連接。

4.根據權利要求3所述的一種加速篩選豆粕顆粒的飼料破餅裝置，其特征在于：所述支撐腿(13)的底端設有減震支座(14)。

5.根據權利要求1所述的一種加速篩選豆粕顆粒的飼料破餅裝置，其特征在于：所述箱體(1)的上端設有進料口(15)，所述進料口(15)的數量為2，并位于所述第一轉軸(2)的左右兩側。

技術總結
本技術公開了一種加速篩選豆粕顆粒的飼料破餅裝置，包括箱體，所述箱體箱內設有第一轉軸，所述第一轉軸的下端設有攪動槳葉；所述攪動槳葉的下側設有過濾板，所述過濾板的板壁上設有若干濾孔，所述過濾板固定設于所述箱體腔內的側壁上；所述過濾板的下側設有第二轉軸和第三轉軸，所述第二轉軸和所述第三轉軸互相平行，原料從進料口進入箱體內的過濾板上，在飼料經過攪動槳葉和其上的三角形攪拌孔進行篩選，經過過濾板的原料，在過濾板下方的第一破餅槳和第二破餅槳對落下的原料進行擊打從而達到破餅效果，設置的輔助孔提高第一破餅槳和第二破餅槳的擊打效果，篩選后的飼料通過出料口落入運料絞龍，通過運料絞龍運出。

技術研發人員：李長健
受保護的技術使用者：黑龍江吉禾農業產品開發有限公司
技術研發日：20240617
技術公布日：2025/4/28
