本技術屬于靜電噴涂，特別是涉及一種可調節內外部靜電噴涂裝置。

背景技術：

1、靜電噴涂是指利用電暈放電原理使霧化涂料在高壓直流電場作用下荷負電，并吸附于荷正電基底表面放電的涂裝方法。靜電噴涂設備由噴槍、噴杯以及靜電噴涂高壓電源等組成。

2、在使用現有的靜電噴涂裝置對異性工件內外部進行噴涂時，需要在往復絲桿上裝配噴槍，通過往復絲桿轉動，來驅動噴槍在工件上來回移動，進行噴涂，噴槍在往復絲桿上的移動路徑固定，在對較長或較短的工件進行噴涂時，需要使用不同型號的往復絲桿，使得加工不便。

3、為此，我們提供了一種可調節內外部靜電噴涂裝置，用以解決上述中的問題。

技術實現思路

1、本實用新型的目的在于提供一種可調節內外部靜電噴涂裝置，能夠通過轉動第一轉塊帶動螺紋桿進行轉動，螺紋桿的轉動能帶動滑桿進行移動，根據工件的實際長度，能夠對往復噴涂的距離進行調節，能夠在使用時避免涂料的浪費，提升了裝置的實用性。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種可調節內外部靜電噴涂裝置，包括底板；所述底板上安裝有調節件，所述調節件包括連接板，所述連接板與底板固定連接，所述連接板表面固定連接有l型板，所述l型板側面固定連接有直板，所述直板一側面螺栓連接有電機，所述直板另一側面貫穿轉動連接有轉軸，所述電機輸出端與轉軸固定連接，所述轉軸端部固定連接有調節塊，所述調節塊內貫穿轉動連接有螺紋桿，所述螺紋桿端部固定連接有第一轉塊，所述螺紋桿上螺紋連接有移動塊，所述移動塊與調節塊滑動連接，所述移動塊側面固定連接有滑桿，所述滑桿端部固定連接有擋塊。

4、本實用新型進一步設置為，所述底板表面對稱固定連接有兩支撐樁，兩所述支撐樁端部均固定連接有滑套。

5、本實用新型進一步設置為，所述兩所述滑套內滑動連接有移動桿，所述移動桿上固定連接有配合板，所述配合板內開設有與滑桿相適配的滑槽，所述滑桿與滑槽滑動連接。

6、本實用新型進一步設置為，所述底板內壁對稱開設有兩移動槽，兩所述移動槽之間滑動連接有兩移動套。

7、本實用新型進一步設置為，兩所述移動套表面均固定連接有夾持架，所述夾持架一側固定連接有圓桿，所述夾持架另一側貫穿轉動連接有往復絲桿，所述往復絲桿上對稱螺紋連接有兩l型夾板，兩所述l型夾板均與圓桿滑動連接。

8、本實用新型進一步設置為，所述往復絲桿端部固定連接有第二轉塊，各所述l型夾板均與夾持架滑動連接。

9、本實用新型進一步設置為，所述連接板表面固定連接有涂料罐，所述配合板側面固定連接有直管。

10、本實用新型進一步設置為，所述直管表面固定連接有高壓電源，所述高壓電源與涂料罐之間固定連接有軟管，所述直管底面均勻固定連接有若干噴頭。

11、本實用新型具有以下有益效果：

12、1、本實用新型在使用時，通過轉動第一轉塊，第一轉塊帶動螺紋桿進行轉動，螺紋桿帶動移動塊在調節塊內進行移動，能夠在工件在噴涂期間對噴頭的往復路線長度進行調節，能減少涂料的浪費，提升了裝置的實用性。

13、2、本實用新型在使用時，通過轉動第二轉塊帶動往復絲桿進行轉動，往復絲桿內的兩l型夾板相互配合，能夠在使用時對不同長度的工件進行夾持，進一步對工件噴涂過程進行優化。

14、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

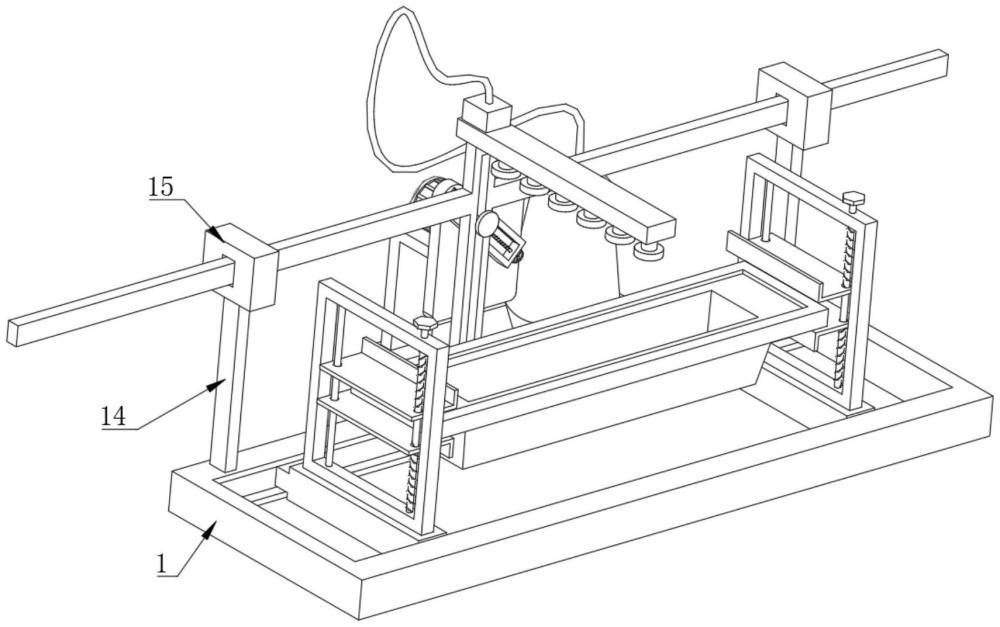

1.一種可調節內外部靜電噴涂裝置，包括底板(1)；其特征在于：所述底板(1)上安裝有調節件(2)，所述調節件(2)包括連接板(3)，所述連接板(3)與底板(1)固定連接，所述連接板(3)表面固定連接有l型板(4)，所述l型板(4)側面固定連接有直板(5)，所述直板(5)一側面螺栓連接有電機(6)，所述直板(5)另一側面貫穿轉動連接有轉軸(7)，所述電機(6)輸出端與轉軸(7)固定連接，所述轉軸(7)端部固定連接有調節塊(8)；

2.根據權利要求1所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述底板(1)表面對稱固定連接有兩支撐樁(14)，兩所述支撐樁(14)端部均固定連接有滑套(15)。

3.根據權利要求2所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述兩所述滑套(15)內滑動連接有移動桿(16)，所述移動桿(16)上固定連接有配合板(17)，所述配合板(17)內開設有與滑桿(12)相適配的滑槽(18)，所述滑桿(12)與滑槽(18)滑動連接。

4.根據權利要求1所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述底板(1)內壁對稱開設有兩移動槽(19)，兩所述移動槽(19)之間滑動連接有兩移動套(20)。

5.根據權利要求4所述的一種可調節內外部靜電噴涂裝置，其特征在于，兩所述移動套(20)表面均固定連接有夾持架(21)，所述夾持架(21)一側固定連接有圓桿(24)，所述夾持架(21)另一側貫穿轉動連接有往復絲桿(22)，所述往復絲桿(22)上對稱螺紋連接有兩l型夾板(25)，兩所述l型夾板(25)均與圓桿(24)滑動連接。

6.根據權利要求5所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述往復絲桿(22)端部固定連接有第二轉塊(23)，各所述l型夾板(25)均與夾持架(21)滑動連接。

7.根據權利要求3所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述連接板(3)表面固定連接有涂料罐(26)，所述配合板(17)側面固定連接有直管(27)。

8.根據權利要求7所述的一種可調節內外部靜電噴涂裝置，其特征在于，所述直管(27)表面固定連接有高壓電源(28)，所述高壓電源(28)與涂料罐(26)之間固定連接有軟管(29)，所述直管(27)底面均勻固定連接有若干噴頭(30)。

技術總結
本技術公開了一種可調節內外部靜電噴涂裝置，涉及靜電噴涂技術領域。本技術包括底板；底板上安裝有調節件，調節件包括連接板，連接板與底板固定連接，連接板表面固定連接有L型板，L型板側面固定連接有直板，直板一側面螺栓連接有電機，直板另一側面貫穿轉動連接有轉軸，電機輸出端與轉軸固定連接，轉軸端部固定連接有調節塊，調節塊內貫穿轉動連接有螺紋桿，螺紋桿端部固定連接有第一轉塊，螺紋桿上螺紋連接有移動塊，該技術在使用時，能夠通過轉動第一轉塊帶動螺紋桿進行轉動，螺紋桿的轉動能帶動滑桿進行移動，根據工件的實際長度，能夠對往復噴涂的距離進行調節，能夠在使用時避免涂料的浪費，提升了裝置的實用性。

技術研發人員：嚴繼明
受保護的技術使用者：佛山市網冠金屬制品有限公司
技術研發日：20240605
技術公布日：2025/4/28
