本發明涉及諸如瓷磚、陶瓷板、餐具、馬桶等陶瓷產品的制造領域。特別地，本發明適用于處理陶瓷材料水懸浮液(也稱為裝飾用料漿(barbotine))以獲得霧化陶瓷粉末的領域。

背景技術：

1、在生產陶瓷制品的領域中，已知使用噴霧干燥器來生產霧化陶瓷粉末的至少一部分，所述噴霧干燥器被設計為生產具有合適的粒度特征和殘余濕度的粒狀材料，所述合適的粒度特征和殘余濕度使該粒狀材料適合于形成陶瓷制品，特別是基本上扁平的陶瓷制品，例如瓷磚和陶瓷板。已知的噴霧干燥器通常包括限定霧化室的主體，在該霧化室內進行上述陶瓷材料水懸浮液(所謂的裝飾用料漿)的處理以獲得霧化陶瓷粉末，然后將該霧化陶瓷粉末篩分并儲存在特殊的存放筒倉中，在允許濕度和溫度值在這種霧化陶瓷粉末的顆粒之間均勻分布的陳腐期之后從該存放筒倉中取出該霧化陶瓷粉末以供使用。

2、更詳細地，噴霧干燥器包括：供給系統，該供給系統被配置為通常經由多個噴嘴將陶瓷材料水懸浮液的射流在高壓下供給到霧化室內；加熱組件，該加熱組件通常由天然氣、lpg或液體燃料燃燒器組成，以提供熱量并加熱空氣，從而產生溫度在大約500℃至600℃之間的范圍內的熱空氣流；以及熱空氣分配器，該熱空氣分配器放置在霧化室的頂部，并且被配置為接收來自加熱組件的熱空氣流，并根據某些路徑將該熱空氣流分配到霧化室內，例如，通過引起熱空氣以渦旋運動移動，使得從噴嘴噴射的陶瓷材料水懸浮液和適當分配的熱空氣流相遇并形成霧化陶瓷粉末和排放煙氣，該排放煙氣將會在例如使用旋風分離器、袋式過濾洗滌器等適當過濾和/或減少之后經由排放煙囪排放到大氣中。相反，霧化陶瓷粉末一旦干燥就會向下落下并經由排放帶朝向后續處理站排出。

3、這些噴霧干燥器盡管提供了優異的性能，但也有一些缺點，這些缺點主要與環境和能量有關。

4、在用于生產陶瓷產品的系統中，噴霧干燥器實際上是與爐子一起在環境和能量使用方面最關鍵的機器之一，因為它是需要最多輸入能量的一種機器并且是造成產生整個陶瓷產品生產系統中產生的大部分二氧化碳的主要原因，特別是陶瓷產品的制造系統產生的總二氧化碳的大約30％。

5、與二氧化碳排放有關的問題與最近與諸如化石燃料等原材料的獲得不斷增加的困難有關的問題相結合。

6、本發明的目的是提供一種噴霧干燥器，其可以至少部分地克服現有技術的缺點，并且同時確保與已知噴霧干燥器類似的性能。

技術實現思路

1、根據本發明，提供了一種根據在所附獨立權利要求中并且優選地在直接或間接從屬于上述獨立權利要求的任一項權利要求中要求保護的內容的用于由陶瓷材料水懸浮液生產霧化陶瓷粉末的噴霧干燥器。

2、權利要求描述了構成本說明書的組成部分的本發明的優選實施方式。

技術特征：

1.一種用于由陶瓷材料水懸浮液生產霧化陶瓷粉末(cpa)的噴霧干燥器(1)，所述噴霧干燥器(1)包括：

2.根據權利要求1所述的噴霧干燥器(1)，其中所述金屬蓋(26)包括金屬絲(特別地，由金屬絲組成)，所述金屬絲由鐵鉻鋁合金或鎳鉻合金或鐵鎳鉻合金或它們的組合制成。

3.根據權利要求1或2所述的噴霧干燥器(1)，其中所述電加熱元件(22)中的至少一部分包括在所述加熱室(20)內部延伸的電阻(24)(特別地，由在所述加熱室(20)內部延伸的電阻(24)組成)。

4.根據前述權利要求中任一項所述的噴霧干燥器，其中所述加熱系統(6)包括：至少一個加壓風扇(27)，所述至少一個加壓風扇(27)被配置為抽吸所述氣體(g)并將所述氣體(g)朝向所述至少一個電加熱器(18)的所述入口(21)輸送；以及管道(28)，所述管道(28)插入在所述至少一個電加熱器(18)與所述分配裝置(12)之間，并且被配置為將所述熱氣流(f)供給到所述霧化室(3)中(特別地，直到所述分配裝置(12))。

5.根據前述權利要求中任一項所述的噴霧干燥器(1)，其中：

6.根據權利要求5所述的噴霧干燥器(1)，其中所述分配裝置(12)包括：用于將所述熱氣流(f)引向所述霧化室(3)的多個開口；用于將所述熱氣流(f)引向所述多個開口的多個螺旋形管道和多個偏轉器。

7.根據權利要求1至4中任一項所述的噴霧干燥器(1)，其中：

8.根據前述權利要求中任一項所述的噴霧干燥器(1)，其中：

9.根據前述權利要求中任一項所述的噴霧干燥器(1)，其中所述加熱系統(6)包括串聯布置的多個電加熱器。

10.一種使用根據前述權利要求中任一項所述的噴霧干燥器(1)由陶瓷材料水懸浮液生產霧化陶瓷粉末(cpa)的生產方法；

11.根據權利要求10所述的生產方法，其中所述加熱步驟包括：

12.根據權利要求11所述的生產方法，其包括：至少部分地在所述氣體供給子步驟之前的抽吸步驟，在所述抽吸步驟期間，作為所述加熱系統(6)的一部分的加壓風扇(27)抽吸所述氣體(g)并將所述氣體(g)朝向所述至少一個電加熱器(18)的所述入口(21)輸送；以及至少部分地與所述氣體排出子步驟同時的轉移步驟，在所述轉移步驟期間，從所述排放出口(23)出來的所述熱氣流(f)穿過(特別地，移動通過)插入在所述至少一個電加熱器(18)與所述分配裝置(12)之間的所述管道(28)。

13.根據前述權利要求10至12中任一項所述的生產方法，用于使用根據權利要求5制成的噴霧干燥器(1)由陶瓷材料水懸浮液生產霧化陶瓷粉末(cpa)；其中在所述分配步驟期間，所述環形引導管道(13)將圍繞所述對稱軸線(z)的渦旋運動賦予所述熱氣流(f)。

14.根據前述權利要求10至12中任一項所述的生產方法，用于使用根據權利要求6制成的噴霧干燥器(1)由陶瓷材料水懸浮液生產霧化陶瓷粉末(cpa)；其中在所述分配步驟期間，所述抽吸系統(30)將圍繞所述對稱軸線(z)的渦旋運動賦予所述熱氣流(f)。

技術總結

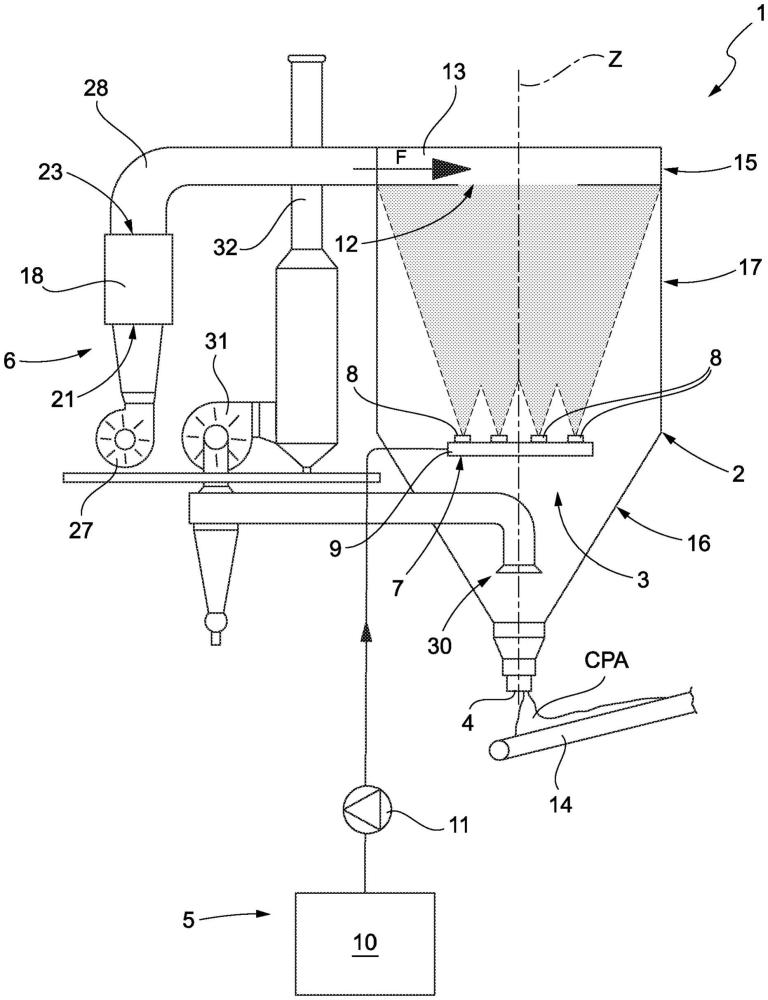

一種噴霧干燥器(1)，包括：主體(2)，該主體界定霧化室(3)；用于將陶瓷材料水懸浮液供給到霧化室(3)中的供給系統(5)，該供給系統包括用于噴射材料水懸浮液的至少一個噴射單元(7)；用于使用至少一個電加熱器(18)產生具有至少約400℃(特別地，在從約500℃至約600℃的范圍內)的溫度的熱氣流(F)的加熱系統(6)；以及分配裝置(12)，該分配裝置用于將所述熱氣流(F)分配到所述霧化室(3)內，使得所述熱氣流撞擊所噴射的陶瓷材料水懸浮液，從而干燥其中包含的固體陶瓷材料并產生霧化陶瓷粉末(CPA)。

技術研發人員：西莫內·卡薩迪奧,戴維·科斯塔,米凱萊·納爾多尼
受保護的技術使用者：薩克米伊莫拉機械合作社合作公司
技術研發日：
技術公布日：2025/4/28
