本技術涉及環境工程和水處理，尤其涉及一種養殖場的澄清預處理補泥裝置。

背景技術：

1、隨著養殖業的發展和規模擴大，養殖廢水排放量增加，其中含有大量懸浮物和有機廢物，直接排放會導致水環境污染，因此，開發澄清預處理補泥裝置對廢水進行處理已成為養殖行業發展的需要。

2、一種澄清預處理補泥裝置需要定期進行操作和維護，濾網沒有及時更換或清洗，會導致堵塞或失效，從而降低廢水的過濾效果，這可能導致出水水質未能達到標準要求，增加后續處理的難度和成本然而，增加了運行和維護成本，因此我們提出一種養殖場的澄清預處理補泥裝置來解決這個問題。

技術實現思路

1、本實用新型的目的在于提供一種養殖場的澄清預處理補泥裝置，以解決上述背景技術中所提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種養殖場的澄清預處理補泥裝置，包括底板，所述底板的頂部固定安裝有四組安裝座、u型架和框架，四組所述安裝座的頂部固定安裝有殼體，所述殼體的頂部連通有進料口，所述進料口的內部轉動安裝有攪拌棒，所述殼體的內部轉動安裝有絞龍，所述攪拌棒的一端和蛟龍的一端均固定安裝有帶輪，兩組所述帶輪的外側傳動安裝有皮帶，所述框架的頂部固定安裝有電機二，所述電機二的輸出端固定安裝在其中一組帶輪的一側，所述殼體的內部滑動安裝有濾網，所述殼體的左側固定安裝有出料口，所述濾網的一側固定安裝有固定桿，殼體的右側固定安裝有鎖框，所述鎖框的內部滑動安裝有楔形塊所述楔形塊活動抵接在固定桿的外側。

4、優選的，所述底板的頂部固定安裝有四組支架，所述u型架的底部固定安裝有電動推桿，所述電動推桿的輸出端固定安裝有刀片，四組所述支架中位于同一側的兩組支架之間均轉動安裝有輸送輪，兩組所述輸送輪的外側傳動安裝有輸送帶，其中一組所述支架的一側固定安裝有電機一，所述電機一的輸出端固定安裝在相對應的輸送輪的一側。

5、優選的，所述殼體的一側固定安裝有蓋板，所述絞龍的一端外側轉動安裝在蓋板的內部，所述殼體的底部內部固定安裝有水箱，所述水箱的一端連通有出水管。

6、優選的，所述鎖框的頂部內壁固定安裝有彈簧，所述彈簧的底部固定安裝在楔形塊的頂部，所述楔形塊的一側固定安裝有拉桿，所述鎖框的一側開設有豎型槽，所述拉桿滑動安裝在豎型槽內。

7、優選的，所述殼體的內部開設有兩組滑槽，所述濾網的頂部滑動安裝在相對應的滑槽內，所述濾網的一側固定安裝有把手。

8、優選的，所述殼體的頂部開設有頂孔，所述進料口固定安裝在頂孔內。

9、本實用新型中，所述的一種養殖場的澄清預處理補泥裝置，通過在電機二的輸出端設置兩組帶輪和皮帶，實現電機可以帶動兩組帶輪進行轉動，通過在兩組帶輪上分別設置攪拌棒和絞龍，實現的在輸料過程中防止堵塞的同時穩定對泥土進行輸送，養殖場的澄清預處理補泥裝置通過攪拌下料和對絞龍進行轉動，可以提高料物混合均勻性、加速有機物降解、預防堵塞和減少設備維護成本，這有助于提升處理效率、改善處理質量，同時確保設備運行穩定和延長使用壽命；

10、本實用新型中，所述的一種養殖場的澄清預處理補泥裝置，通過在殼體一側設置鎖框、彈簧、拉桿和楔形塊；在濾網一側設置連接塊、把手和固定桿，通過拉動拉桿帶動楔形塊上升，彈簧收縮從而實現對固定桿的解鎖，通過拉動把手可將濾網抽出，可以提高維護和清潔的便利性，節約維護成本，增加設備壽命，提高處理效率和質量，實現環保節能，且更加適應各種處理需求；

11、本實用新型結構設計合理，通過設置電機一，帶動帶輪和皮帶進行轉動，從而實現對泥塊的輸送，通過設置電動推桿帶動刀片進行切割實現對泥塊的分割，實現對不同需求的分割，提高運輸效率、便于后續處理、減少堵塞風險和提高處理效率，是養殖場澄清預處理過程中必不可少的環節，這種分割運輸的做法有助于提升整體處理效率和質量，同時有效管理和運輸泥土材料。

技術特征：

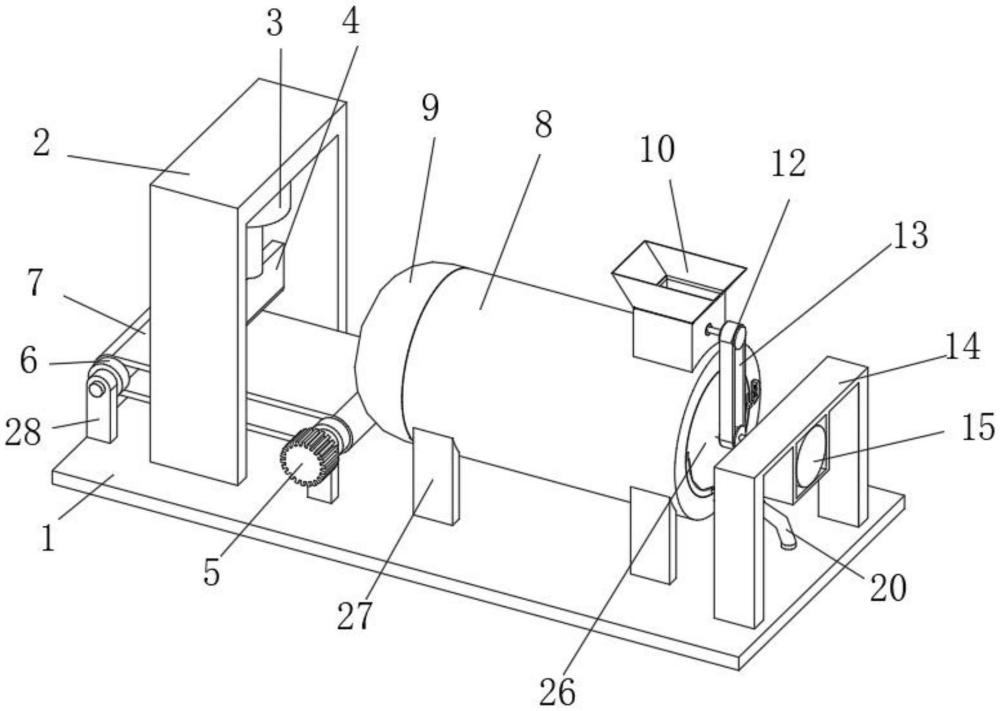

1.一種養殖場的澄清預處理補泥裝置，其特征在于，包括底板(1)，所述底板(1)的頂部固定安裝有四組安裝座(27)、u型架(2)和框架(14)，四組所述安裝座(27)的頂部固定安裝有殼體(8)，所述殼體(8)的頂部連通有進料口(10)，所述進料口(10)的內部轉動安裝有攪拌棒(11)，所述殼體(8)的內部轉動安裝有絞龍(16)，所述攪拌棒(11)的一端和絞龍(16)的一端均固定安裝有帶輪(12)，兩組所述帶輪(12)的外側傳動安裝有皮帶(13)，所述框架(14)的頂部固定安裝有電機二(15)，所述電機二(15)的輸出端固定安裝在其中一組帶輪(12)的一側，所述殼體(8)的內部滑動安裝有濾網(17)，所述殼體(8)的左側固定安裝有出料口(9)，所述濾網(17)的一側固定安裝有固定桿(21)，殼體(8)的右側固定安裝有鎖框(22)，所述鎖框(22)的內部滑動安裝有楔形塊(24)，所述楔形塊(24)活動抵接在固定桿(21)的外側。

2.根據權利要求1所述的一種養殖場的澄清預處理補泥裝置，其特征在于，所述底板(1)的頂部固定安裝有四組支架(38)，所述u型架(2)的底部固定安裝有電動推桿(3)，所述電動推桿(3)的輸出端固定安裝有刀片(4)，四組所述支架(38)中位于同一側的兩組支架(38)之間均轉動安裝有輸送輪(6)，兩組所述輸送輪(6)的外側傳動安裝有輸送帶(7)，其中一組所述支架(38)的一側固定安裝有電機一(5)，所述電機一(5)的輸出端固定安裝在相對應的輸送輪(6)的一側。

3.根據權利要求1所述的一種養殖場的澄清預處理補泥裝置，其特征在于，所述殼體(8)的一側固定安裝有蓋板(26)，所述絞龍(16)的一端外側轉動安裝在蓋板(26)的內部，所述殼體(8)的底部內部固定安裝有水箱(18)，所述水箱(18)的一端連通出水管(20)。

4.根據權利要求1所述的一種養殖場的澄清預處理補泥裝置，其特征在于，所述鎖框(22)的頂部內壁固定安裝有彈簧(23)，所述彈簧(23)的底部固定安裝在楔形塊(24)的頂部，所述楔形塊(24)的一側固定安裝有拉桿(25)，所述鎖框(22)的一側開設有豎型槽，所述拉桿(25)滑動安裝在豎型槽內。

5.根據權利要求1所述的一種養殖場的澄清預處理補泥裝置，其特征在于，所述殼體(8)的內部開設有兩組滑槽，所述濾網(17)的頂部滑動安裝在相對應的滑槽內，所述濾網(17)的一側固定安裝有把手(19)。

6.根據權利要求1所述的一種養殖場的澄清預處理補泥裝置，其特征在于，所述殼體(8)的頂部開設有頂孔，所述進料口(10)固定安裝在頂孔內。

技術總結
本技術公開了一種養殖場的澄清預處理補泥裝置，屬于環境工程和水處理技術領域，其包括：底板，底板的頂部固定安裝有四組安裝座、U型架和框架，四組安裝座的頂部固定安裝有殼體，殼體的頂部連通有進料口，進料口的內部轉動安裝有攪拌棒，殼體的內部轉動安裝有絞龍，攪拌棒的一端和絞龍的一端均固定安裝有帶輪，兩組帶輪的外側傳動安裝有皮帶，框架的頂部固定安裝有電機二，電機二的輸出端固定安裝在其中一組帶輪的一側，殼體的內部滑動安裝有濾網，殼體的左側固定安裝有出料口，可以提高料物混合均勻性、加速有機物降解、預防堵塞和減少設備維護成本，這有助于提升處理效率、改善處理質量，同時確保設備運行穩定和延長使用壽命。

技術研發人員：鄭吉,李小通,徐凌剛,俞建東
受保護的技術使用者：寧波潤澤嘉源環保科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
