本技術屬于便于渣液分離的中藥提取液的領域，涉及一種便于渣液分離的中藥液提取裝置。

背景技術：

1、中藥醇沉是利用中藥中的大多數有效成分，如生物堿鹽，甙類，有機酸鹽，氨基酸，多糖等易溶于水和醇的特性，用水提出，加入適當?shù)囊掖挤磸?fù)數次沉降，濾除其不溶解的雜質，最后制得澄明液體的一種方法，醇沉是中藥制備注射劑和口服液劑的最為常用的方法，而其中的提取液就包括水和醇類，而這部分提取液使用過程中需要與中藥液進行充分的混合，進而達到充分提取中藥液內部中藥清液的目的。

2、現有中藥液中含有部分沉淀物容易聚集在輔助罐體的底部，而提取液是從罐體的上方輸入，進而導致這部分沉淀物難以與提取液進行充分的混合，并且中藥液提取完成后這部分沉淀物混合在中藥清液中，導致需要對中藥液進行過濾，達到最終得到中藥清液的目的，但這樣又需要增加一道工藝步驟，并且還需要相應的設備，使用完成后還需要進行清洗，導致較為耗時耗力的問題，因此，為了解決上述的技術問題，設置了本申請的技術方案。

技術實現思路

1、本實用新型的目的在于：提供了一種便于渣液分離的中藥液提取裝置，解決了上述的技術問題。

2、本實用新型采用的技術方案如下：

3、一種便于渣液分離的中藥液提取裝置，包括豎直設置的提取罐體，提取罐體內部設有提取中藥液的空間并且下端開口設置，提取罐體下端開口處設有可開啟、關閉的密封機構，密封機構與提取罐體連接處設有過濾結構，過濾結構位于提取罐體的內部并且位于密封機構的上方，提取罐體的一側設有混合結構，混合結構的下端與提取罐體的下端連通，混合結構的上端與提取罐體的上端連通，提取罐體頂部的兩側分別連通有第一進料管、第二進料管，密封機構的底部連通有出液管。

4、本實用新型的工作原理為：提取罐體頂部連通的第一進料管用于供中藥液進入，第二進料管供提取液進入，進而通過在提取罐體的內部進行混合，混合過程中通過混合結構將提取罐體底部的液體輸送到提取罐體的頂部，進而促進中藥液與提取液進行充分的混合，混合后通過開啟出液管將中藥清液排出，而過濾結構直接對中藥液中的雜質進行過濾，避免了雜質隨著中藥清液流動到出液管，中藥清液排完后通過開啟密封機構，進而將過濾結構從提取罐體內部取出，進而將過濾結構內部的雜質倒出并進行清理，清理完成將過濾結構放入提取罐體內部再關閉密封機構，解決了現有中藥液提取后還需要進行過濾的步驟，導致較為耗時耗力的問題。

5、進一步地：提取罐體的上部連接有若干個位于同一高度的固定座，若干個固定座沿著提取罐體的外壁等間距分布。

6、進一步地：提取罐體的外壁連接有保溫層，保溫層環繞提取罐體的外壁并且形成一個密封的空間，保溫層的下部連通有供水管，保溫層的上部連通有排水管。

7、進一步地：密封機構包括密封蓋、第一密封結構、第二密封結構，第一密封結構的上端與提取罐體外壁的一側連接，第二密封結構的上端與提取罐體外壁的另一側連接，第二密封結構的前端與第一密封結構的前端卡接，第二密封結構下端的中部與密封蓋的底部連接，密封蓋的形狀、尺寸與提取罐體下端開口處的形狀、尺寸相匹配，密封蓋的下端與出液管的上端連通。

8、進一步地：第一密封結構包括兩個第一支撐塊，兩個第一支撐塊分別與提取罐體一側的外壁連接并且之間具有間隙，其中一個第一支撐塊的前端設有轉動連接的第一氣缸，第一氣缸內部連接有第一伸縮軸，另一個第一支撐塊的前端設有轉動連接的第一卡塊，第一卡塊的上端通過轉軸與第一伸縮軸的下端轉動連接，第一卡塊的下端與第二密封結構的前端卡接。

9、進一步地：第二密封結構包括兩個第二支撐塊，兩個第二支撐塊分別與提取罐體另一側的外壁連接并且之間具有間隙，其中一個第二支撐塊的前端設有轉動連接的第二氣缸，第二氣缸內部連接有第二伸縮軸，另一個第二支撐塊的前端設有轉動連接的第二卡塊，第二卡塊的上端通過轉軸與第二伸縮軸的下端轉動連接，第二卡塊的前端與第一卡塊的下端卡接，第二卡塊的中部與密封蓋的底部連接。

10、進一步地：混合結構包括渣漿泵，渣漿泵位于提取罐體外壁的一側，渣漿泵的一端通過吸料管與提取罐體的下端連通，吸料管的前端與過濾結構的內部連通，渣漿泵的上端通過排料管與提取罐體的上端連通。

11、進一步地：過濾結構包括過濾槽，過濾槽的底部上均布有若干個供中藥清液通過的通孔，過濾槽的上端開口設置并且底部與密封機構的上端抵接，過濾槽的一側設有與混合結構下端連通的開口。

12、進一步地：過濾槽與密封機構的上端之間設有過濾芯。

13、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

14、1.一種便于渣液分離的中藥液提取裝置，通過設置提取罐體下端連接有可開啟、關閉的密封機構，進而便于將過濾結構放入提取罐體內部，同時過濾完成后便于對過濾結構與提取罐體的內壁進行清洗；

15、2.本實用新型中，渣漿泵工作過程中將提取罐體下端的液體輸送到提取罐體的上端，進而便于促進中藥液與提取液進行充分混合。

技術特征：

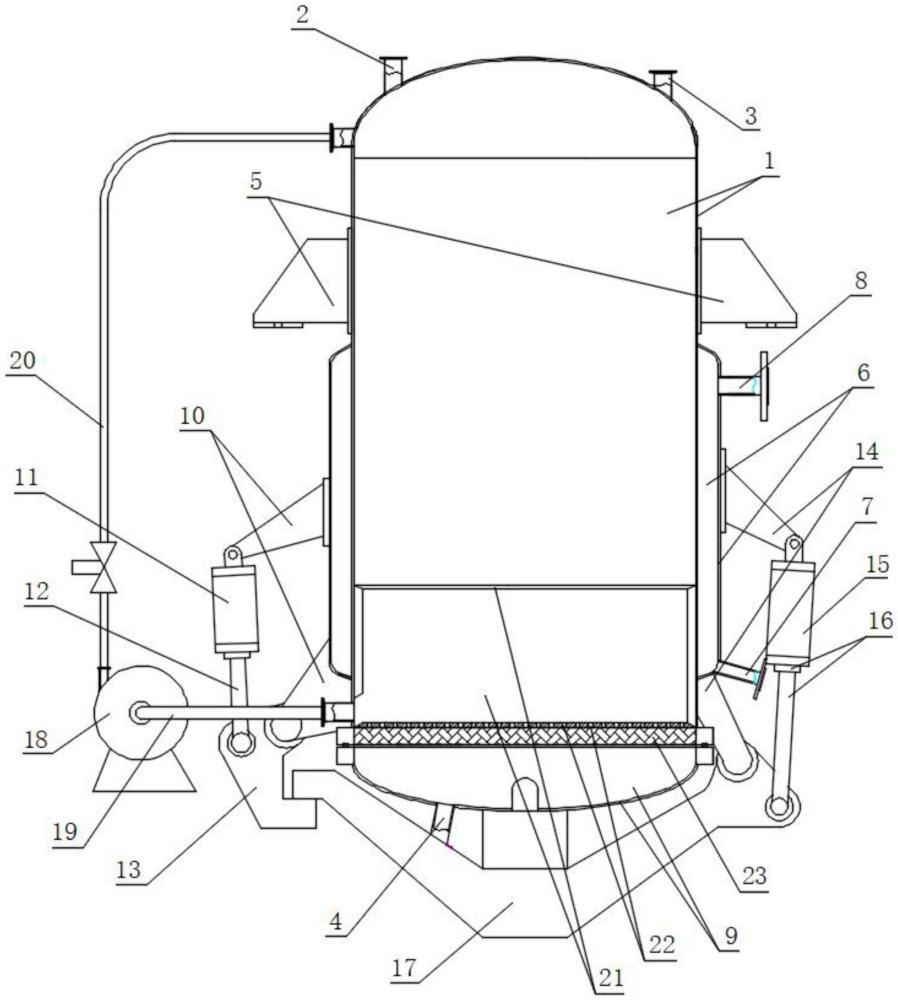

1.一種便于渣液分離的中藥液提取裝置，其特征在于：包括豎直設置的提取罐體(1)，提取罐體(1)內部設有提取中藥液的空間并且下端開口設置，提取罐體(1)下端開口處設有可開啟、關閉的密封機構，密封機構與提取罐體(1)連接處設有過濾結構，過濾結構位于提取罐體(1)的內部并且位于密封機構的上方，提取罐體(1)的一側設有混合結構，混合結構的下端與提取罐體(1)的下端連通，混合結構的上端與提取罐體(1)的上端連通，提取罐體(1)頂部的兩側分別連通有第一進料管(2)、第二進料管(3)，密封機構的底部連通有出液管(4)。

2.根據權利要求1所述的一種便于渣液分離的中藥液提取裝置，其特征在于：提取罐體(1)的上部連接有若干個位于同一高度的固定座(5)，若干個固定座(5)沿著提取罐體(1)的外壁等間距分布。

3.根據權利要求1所述的一種便于渣液分離的中藥液提取裝置，其特征在于：提取罐體(1)的外壁連接有保溫層(6)，保溫層(6)環繞提取罐體(1)的外壁并且形成一個密封的空間，保溫層(6)的下部連通有供水管(7)，保溫層(6)的上部連通有排水管(8)。

4.根據權利要求1所述的一種便于渣液分離的中藥液提取裝置，其特征在于：密封機構包括密封蓋(9)、第一密封結構、第二密封結構，第一密封結構的上端與提取罐體(1)外壁的一側連接，第二密封結構的上端與提取罐體(1)外壁的另一側連接，第二密封結構的前端與第一密封結構的前端卡接，第二密封結構下端的中部與密封蓋(9)的底部連接，密封蓋(9)的形狀、尺寸與提取罐體(1)下端開口處的形狀、尺寸相匹配，密封蓋(9)的下端與出液管(4)的上端連通。

5.根據權利要求4所述的一種便于渣液分離的中藥液提取裝置，其特征在于：第一密封結構包括兩個第一支撐塊(10)，兩個第一支撐塊(10)分別與提取罐體(1)一側的外壁連接并且之間具有間隙，其中一個第一支撐塊(10)的前端設有轉動連接的第一氣缸(11)，第一氣缸(11)內部連接有第一伸縮軸(12)，另一個第一支撐塊(10)的前端設有轉動連接的第一卡塊(13)，第一卡塊(13)的上端通過轉軸與第一伸縮軸(12)的下端轉動連接，第一卡塊(13)的下端與第二密封結構的前端卡接。

6.根據權利要求5所述的一種便于渣液分離的中藥液提取裝置，其特征在于：第二密封結構包括兩個第二支撐塊(14)，兩個第二支撐塊(14)分別與提取罐體(1)另一側的外壁連接并且之間具有間隙，其中一個第二支撐塊(14)的前端設有轉動連接的第二氣缸(15)，第二氣缸(15)內部連接有第二伸縮軸(16)，另一個第二支撐塊(14)的前端設有轉動連接的第二卡塊(17)，第二卡塊(17)的上端通過轉軸與第二伸縮軸(16)的下端轉動連接，第二卡塊(17)的前端與第一卡塊(13)的下端卡接，第二卡塊(17)的中部與密封蓋(9)的底部連接。

7.根據權利要求1所述的一種便于渣液分離的中藥液提取裝置，其特征在于：混合結構包括渣漿泵(18)，渣漿泵(18)位于提取罐體(1)外壁的一側，渣漿泵(18)的一端通過吸料管(19)與提取罐體(1)的下端連通，吸料管(19)的前端與過濾結構的內部連通，渣漿泵(18)的上端通過排料管(20)與提取罐體(1)的上端連通。

8.根據權利要求1所述的一種便于渣液分離的中藥液提取裝置，其特征在于：過濾結構包括過濾槽(21)，過濾槽(21)的底部上均布有若干個供中藥清液通過的通孔(22)，過濾槽(21)的上端開口設置并且底部與密封機構的上端抵接，過濾槽(21)的一側設有與混合結構下端連通的開口。

9.根據權利要求8所述的一種便于渣液分離的中藥液提取裝置，其特征在于：過濾槽(21)與密封機構的上端之間設有過濾芯(23)。

技術總結
本技術公開了一種便于渣液分離的中藥液提取裝置，包括豎直設置的提取罐體，提取罐體內部設有提取中藥液的空間并且下端開口設置，提取罐體下端開口處設有可開啟、關閉的密封機構，密封機構與提取罐體連接處設有過濾結構，過濾結構位于提取罐體的內部并且位于密封機構的上方，提取罐體的一側設有混合結構，混合結構的下端與提取罐體的下端連通，混合結構的上端與提取罐體的上端連通，提取罐體頂部的兩側分別連通有第一進料管、第二進料管，密封機構的底部連通有出液管，解決了現有中藥液提取后還需要進行過濾的步驟，導致較為耗時耗力的問題。
