本技術涉及旋轉蒸發儀，具體為一種旋轉蒸發儀接口適當固定裝置。

背景技術：

1、旋轉蒸發儀是一種實驗室常用的液-液分離設備，主要用于在減壓條件下連續蒸餾易揮發性溶劑，它通過加熱和旋轉燒瓶，以增大蒸發面積并提高蒸發效率，從而快速地從樣品中除去溶劑；旋轉蒸發儀通常通過一個專門的固定裝置來與裝有待蒸發液體的燒瓶連接，該固定裝置主要由一個環板和卡接架組成，環板牢固地連接在旋轉蒸發儀的主體上，而卡接架則位于環板的外側壁的中間位置，并能夠圍繞其轉動，當卡接架旋轉至適當位置時，它會與燒瓶口的凸緣緊密抵接，從而將燒瓶穩固地夾持在旋轉蒸發儀上，這種設計確保了燒瓶在旋轉和蒸餾過程中的穩定性，使得蒸發過程能夠安全且有效地進行。

2、但是隨著時間的推移，燒瓶口與卡接架之間可能會因長期使用而磨損，導致兩者之間的連接易發生松動，不僅影響連接的穩定性，而且密閉性也受到影響，故而提出一種旋轉蒸發儀接口適當固定裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種旋轉蒸發儀接口適當固定裝置，具備連接穩定等優點，解決了隨著時間的推移，燒瓶口與卡接架之間可能會因長期使用而磨損，導致兩者之間的連接易發生松動，不僅影響連接的穩定性，而且密閉性也受到影響的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種旋轉蒸發儀接口適當固定裝置，包括固定筒，所述固定筒的外表面轉動安裝有環圈，所述環圈的外表面設置有卡緊件，所述固定筒的左側開設有連接口，所述連接口的內壁上環繞安裝有密封氣囊，所述環圈的頂部設置有加強機構；

3、所述加強機構包括固定盒，所述環圈的頂部固定安裝有固定盒，所述固定盒的頂部開設有開口，所述開口內轉動安裝有轉塊，所述轉塊的內部固定安裝有螺桿，兩個所述螺桿的外表面均螺紋連接有套筒，兩個所述套筒相背離的一端均固定安裝有滑板，兩個所述滑板相對的一側均固定安裝有推桿，兩個所述推桿相對的一端均固定安裝有活塞片，兩個所述活塞片的外表面均設置有圓筒，兩個所述圓筒相對的一端均固定安裝有集氣盒。

4、進一步，所述固定盒的內頂壁上固定安裝有位于兩個所述螺桿外表面的支撐環，且兩個所述螺桿均與支撐環轉動連接。

5、進一步，兩個所述活塞片和兩個所述圓筒均為圓柱形，且兩個所述圓筒均與活塞片相適配。

6、進一步，兩個所述滑板均滑動安裝在固定盒的內頂壁和內底壁之間。

7、進一步，兩個所述圓筒相對的一端均與集氣盒之間開設有進氣孔，所述固定盒的底部與密封氣囊之間固定安裝有進氣管。

8、進一步，所述集氣盒的前側開設有排氣口，且排氣口內插接有密封塞。

9、進一步，所述卡緊件包括支撐架，所述環圈的外表面等距離的固定安裝有三個支撐架，三個所述支撐架上均轉動安裝有卡爪，三個所述卡爪的右端均與環圈的外表面之間固定安裝有彈簧。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、該旋轉蒸發儀接口適當固定裝置，通過設置加強機構，在轉動轉塊時，在螺桿、套筒、滑板、推桿的作用下，能夠帶動活塞片左右移動，從而將集氣盒的氣壓擠壓到密封氣囊內，使得密封氣囊膨脹起來，填充連接口與燒瓶口之間的縫隙，提高連接處的密封性，同時提高連接的穩定性。

技術特征：

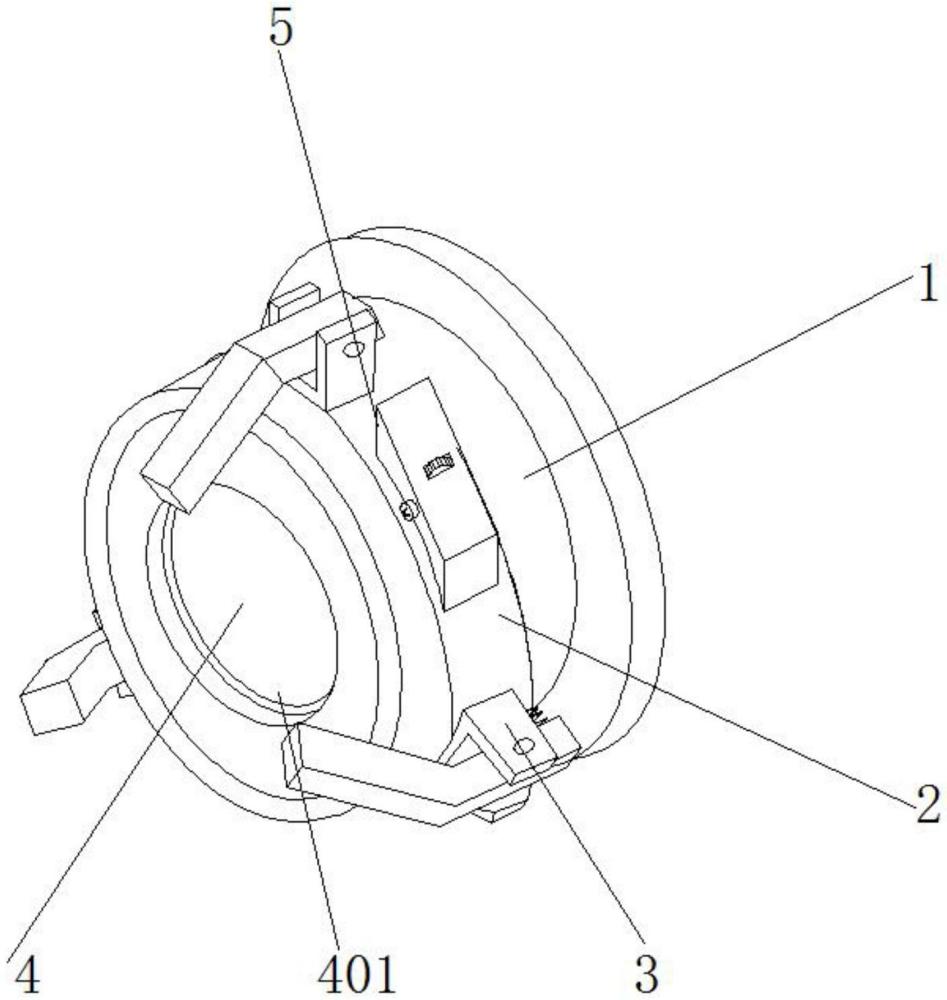

1.一種旋轉蒸發儀接口適當固定裝置，包括固定筒(1)，其特征在于：所述固定筒(1)的外表面轉動安裝有環圈(2)，所述環圈(2)的外表面設置有卡緊件(3)，所述固定筒(1)的左側開設有連接口(4)，所述連接口(4)的內壁上環繞安裝有密封氣囊(401)，所述環圈(2)的頂部設置有加強機構(5)；

2.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：所述固定盒(501)的內頂壁上固定安裝有位于兩個所述螺桿(504)外表面的支撐環，且兩個所述螺桿(504)均與支撐環轉動連接。

3.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：兩個所述活塞片(508)和兩個所述圓筒(509)均為圓柱形，且兩個所述圓筒(509)均與活塞片(508)相適配。

4.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：兩個所述滑板(506)均滑動安裝在固定盒(501)的內頂壁和內底壁之間。

5.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：兩個所述圓筒(509)相對的一端均與集氣盒(510)之間開設有進氣孔，所述固定盒(501)的底部與密封氣囊(401)之間固定安裝有進氣管。

6.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：所述集氣盒(510)的前側開設有排氣口，且排氣口內插接有密封塞。

7.根據權利要求1所述的一種旋轉蒸發儀接口適當固定裝置，其特征在于：所述卡緊件(3)包括支撐架(301)，所述環圈(2)的外表面等距離的固定安裝有三個支撐架(301)，三個所述支撐架(301)上均轉動安裝有卡爪(302)，三個所述卡爪(302)的右端均與環圈(2)的外表面之間固定安裝有彈簧(303)。

技術總結
本技術涉及一種旋轉蒸發儀接口適當固定裝置，包括固定筒，所述固定筒的外表面轉動安裝有環圈，所述環圈的外表面設置有卡緊件，所述固定筒的左側開設有連接口，所述連接口的內壁上環繞安裝有密封氣囊，所述環圈的頂部設置有加強機構；所述加強機構包括固定盒，所述環圈的頂部固定安裝有固定盒，所述固定盒的頂部開設有開口，所述開口內轉動安裝有轉塊，所述轉塊的內部固定安裝有螺桿，兩個所述螺桿的外表面均螺紋連接有套筒。該旋轉蒸發儀接口適當固定裝置，通過設置加強機構，可以將集氣盒的氣壓擠壓到密封氣囊內，使得密封氣囊膨脹起來，填充連接口與燒瓶口之間的縫隙，提高連接處的密封性，同時提高連接的穩定性。

技術研發人員：陳永樂
受保護的技術使用者：天津鐫刻時光生命科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
