本技術涉及廢水處理，具體是指一種屠宰廢水處理裝置。

背景技術：

1、屠宰場是現在社會獲得肉類的最主要來源，可以說人類現在社會離不開屠宰場。屠宰過程中會產生一定的廢水，如解體沖洗、地面沖洗等廢水。這些廢水中的脂肪、蛋白質等物質不經過處理，直接排入水體，將對其周圍水體造成嚴重富營養化，嚴重破壞水體的自盡能力，造成水體發黑變臭，影響環境和農業灌溉。

2、現在屠宰場處理廢水時，在廢水進入化糞池和好氧分解之前，會對廢水進行格柵過濾。然而格柵過濾的效果不夠好，同時屠宰場還需要設置多道格柵以應對不同大小的固體廢物，較為麻煩；并且，還需要人員定時對格柵上堆積的碎骨、肉塊、羽毛等進行清理，效率較低。

技術實現思路

1、本實用新型要解決的技術問題是克服以上技術困難，提供一種屠宰廢水處理裝置，以滿足簡化屠宰廢水過濾步驟的同時自動化清理固體廢物的需求。

2、為解決上述技術問題，本實用新型提供的技術方案為：

3、一種屠宰廢水處理裝置，包括過濾池，還包括篩板、濾渣清理機構、排渣槽和導流槽；所述篩板固定于過濾池內側，且與水平面呈銳角夾角傾斜；屠宰廢水經過篩板后，從固定在過濾池尾部的導流槽溢出，篩板上的濾渣由設置在過濾池內的濾渣清理機構清理到排渣槽內，排渣槽固定在過濾池的頂部。

4、作為改進，所述濾渣清理機構包括電機、帶輥二、帶輥一、輸送帶、刮板和肋板；帶輥一轉動設置于過濾池內底部，帶輥二架設且轉動設置于過濾池上方，且由安裝固定在外壁上的電機驅動連接，帶輥一和帶輥二之間通過輸送帶傳動連接，輸送帶外表面上沿周向均勻固定有多個刮板，刮板背向輸送帶一側形成有凸起刮板，凸起刮板沿著刮板長度方向均勻形成有多個；所述篩板上側沿左右方向均勻固定有多個肋板，從而形成多條槽道，凸起刮板與槽道一一對應且活動配合，這樣設置的好處是在分離固形物的同時，不會由于堆積固形物而堵塞水流通道。

5、作為改進，所述輸送帶上排布設置有孔洞，設置孔洞可以起到水流通的作用。

6、作為改進，還包括沉淀系統；所述沉淀系統包括沉淀池、渣漿泵、泵漿管，所述渣漿泵安裝固定在沉淀池的底部，且泵入口連接進沉淀池的內底部，所述泵漿管連接在渣漿泵上；所述沉淀池通過導流槽和過濾池相連通，從導流槽溢出的屠宰廢水向下流淌入沉淀池內，沉淀池可以有效地分離細小的骨頭，碎肉，糞便殘?jiān)葟U物。

7、本實用新型與現有技術相比的優點在于：

8、本實用新型在使用時，篩板能夠有效過濾掉屠宰廢水中的大體積或大顆粒雜物，而后通過沉淀系統又可對屠宰廢水中的較重的小顆粒雜物進行進一步的沉淀分離出，這樣便可通過更簡單的構造，來實現對屠宰廢水的有效過濾；且通過設置濾渣清理機構，并配合篩板上側設置的槽道，便可在篩板過濾屠宰廢水的同時，不斷清理堆積在篩板上的濾渣，這樣便可實現自動完成將固體廢物從屠宰廢水中分離并收集的操作，節省人工，提高了屠宰廢水初步過濾處理的工作效率。

技術特征：

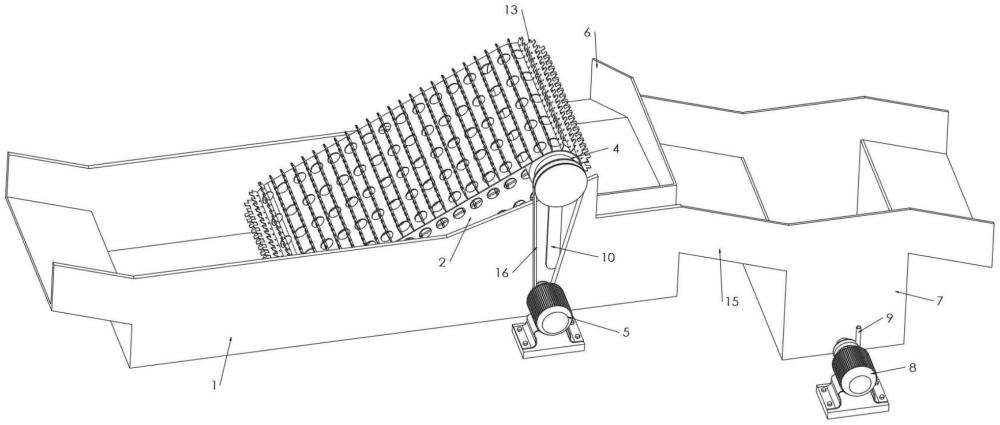

1.一種屠宰廢水處理裝置，包括過濾池(1)，其特征在于，還包括篩板(12)、濾渣清理機構、排渣槽(6)和導流槽(15)；所述篩板(12)固定于過濾池(1)內側，且與水平面呈銳角夾角傾斜；屠宰廢水經過篩板(12)后，從固定在過濾池(1)尾部的導流槽(15)溢出，篩板(12)上的濾渣由設置在過濾池(1)內的濾渣清理機構清理到排渣槽(6)內，排渣槽(6)固定在過濾池(1)的頂部。

2.根據權利要求1所述的一種屠宰廢水處理裝置，其特征在于：所述濾渣清理機構包括電機(5)、帶輥二(4)、帶輥一(3)、輸送帶(2)、刮板(13)和肋板(11)；帶輥一(3)轉動設置于過濾池(1)內底部，帶輥二(4)架設且轉動設置于過濾池(1)上方，且由安裝固定在外壁上的電機(5)驅動連接，帶輥一(3)和帶輥二(4)之間通過輸送帶(2)傳動連接，輸送帶(2)外表面上沿周向均勻固定有多個刮板(13)，刮板(13)背向輸送帶(2)一側形成有凸起刮板(14)，凸起刮板(14)沿著刮板(13)長度方向均勻形成有多個；所述篩板(12)上側沿左右方向均勻固定有多個肋板(11)，從而形成多條槽道，凸起刮板(14)與槽道一一對應且活動配合。

3.根據權利要求2所述的一種屠宰廢水處理裝置，其特征在于：所述濾渣清理機構還包括支架(10)，帶輥二(4)轉動連接于兩支架(10)的頂部之間，支架(10)的底部安裝固定于過濾池(1)的側壁上。

4.根據權利要求2所述的一種屠宰廢水處理裝置，其特征在于：所述輸送帶(2)上排布設置有孔洞。

5.根據權利要求1所述的一種屠宰廢水處理裝置，其特征在于：還包括沉淀系統；所述沉淀系統包括沉淀池(7)、渣漿泵(8)、泵漿管(9)，所述渣漿泵(8)安裝固定在沉淀池(7)的底部，且泵入口連接進沉淀池(7)的內底部，所述泵漿管(9)連接在渣漿泵(8)上；所述沉淀池(7)通過導流槽(15)和過濾池(1)相連通，從導流槽(15)溢出的屠宰廢水向下流淌入沉淀池(7)內。

技術總結
本新型涉及廢水處理技術領域，公開了一種屠宰廢水處理裝置，包括濾池，其特征在于，還包括篩板、濾渣清理機構、排渣槽和導流槽；所述篩板固定于過濾池內側，且與水平面呈銳角夾角傾斜；屠宰廢水經過篩板后，從固定在過濾池尾部的導流槽溢出，篩板上的濾渣由設置在過濾池內的濾渣清理機構清理到排渣槽內，排渣槽固定在過濾池的頂部。與現有技術相比的優點在于：本技術通過設置帶有過濾清理機構的輸送帶和斜向放置的肋板結構，能夠在屠宰廢水預處理時，對固體廢物的過濾效果更好，同時又設置了排渣槽結構，能夠全自動完成將固體廢物從屠宰廢水中分離并收集的操作，節省人工，提高效率。

技術研發人員：彭啟,駱華
受保護的技術使用者：余慶縣新鑫源肉聯有限責任公司
技術研發日：20240620
技術公布日：2025/4/28
